EUV 마스크란 극자외선(EUV) 노광 공정에서 미세한 반도체 회로를 웨이퍼에 전사하기 위해 사용하는 초정밀 포토마스크입니다. AI 반도체와 첨단 공정에서는 EUV 마스크의 정밀도가 반도체 성능과 수율을 좌우하는 핵심 요소입니다.

반도체 미세공정을 이야기할 때 자주 등장하는 기술이 있습니다.
바로 EUV 노광입니다.

EUV 노광은 매우 짧은 파장의 빛을 이용해 웨이퍼 위에 더 미세한 회로 패턴을 만드는 기술입니다.

그런데 EUV 노광에는 일반 포토마스크와 다른 특수한 마스크가 필요합니다.
이것이 바로 EUV 마스크입니다.

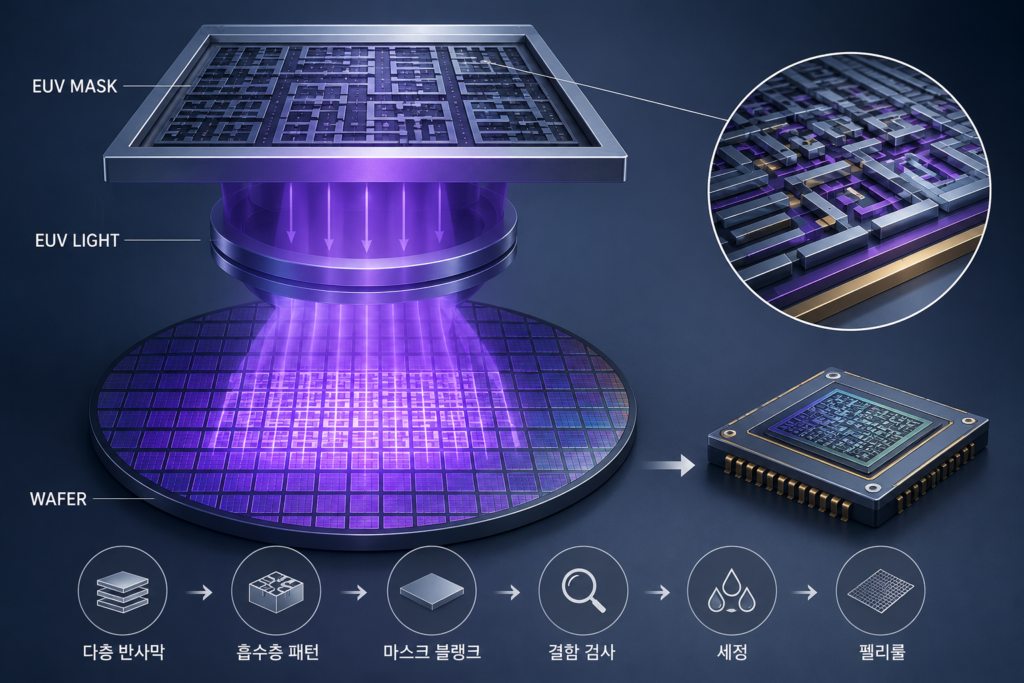

쉽게 말하면 EUV 마스크는 EUV 빛을 이용해 첨단 반도체 회로 패턴을 웨이퍼에 전달하는 특수한 회로 원판입니다.

AI GPU, 고성능 모바일 AP, 첨단 시스템 반도체처럼 미세공정이 필요한 칩을 만들기 위해 EUV 마스크의 중요성은 계속 커지고 있습니다.

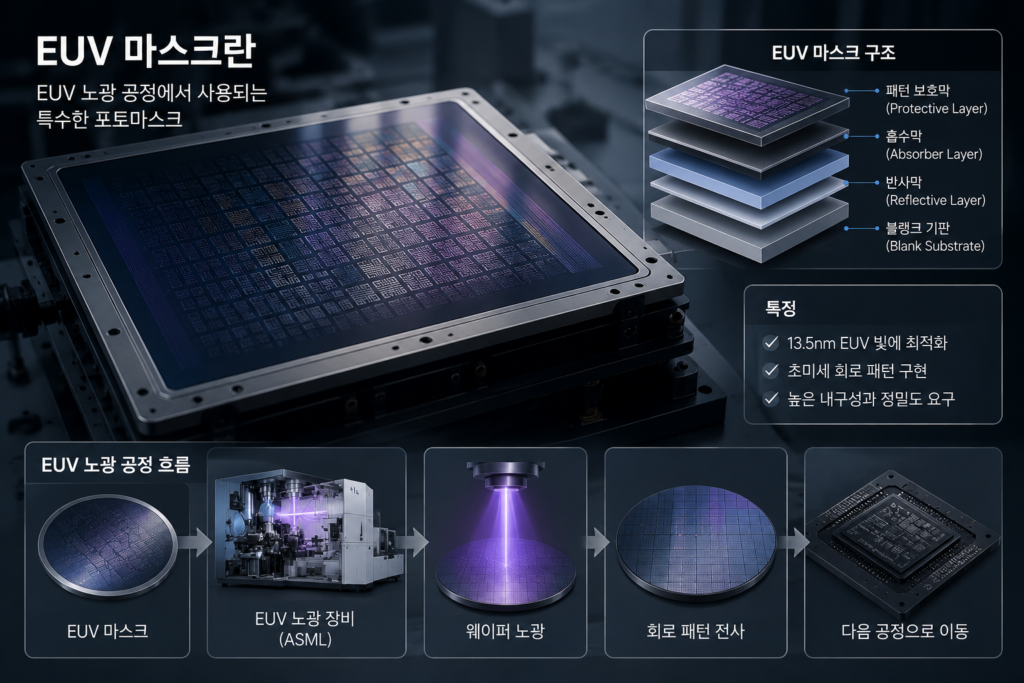

EUV 마스크란 무엇인가?

EUV 마스크란 EUV 노광 공정에서 사용되는 특수한 포토마스크입니다.

포토마스크는 반도체 회로 패턴이 새겨진 원본 도면입니다.
노광장비는 이 포토마스크의 패턴을 빛으로 웨이퍼 위에 전달합니다.

하지만 EUV 공정에서는 기존 포토마스크와 다른 구조가 필요합니다.

일반적인 노광 공정에서는 빛이 마스크를 통과해 웨이퍼로 전달됩니다.
반면 EUV 빛은 대부분의 물질을 잘 통과하지 못합니다.

그래서 EUV 마스크는 빛을 통과시키는 방식이 아니라, 빛을 반사시키는 방식으로 작동합니다.

즉, EUV 마스크는 단순한 투명 필름이 아니라, EUV 빛을 정밀하게 반사해 회로 패턴을 전달하는 고난도 공정 부품입니다.

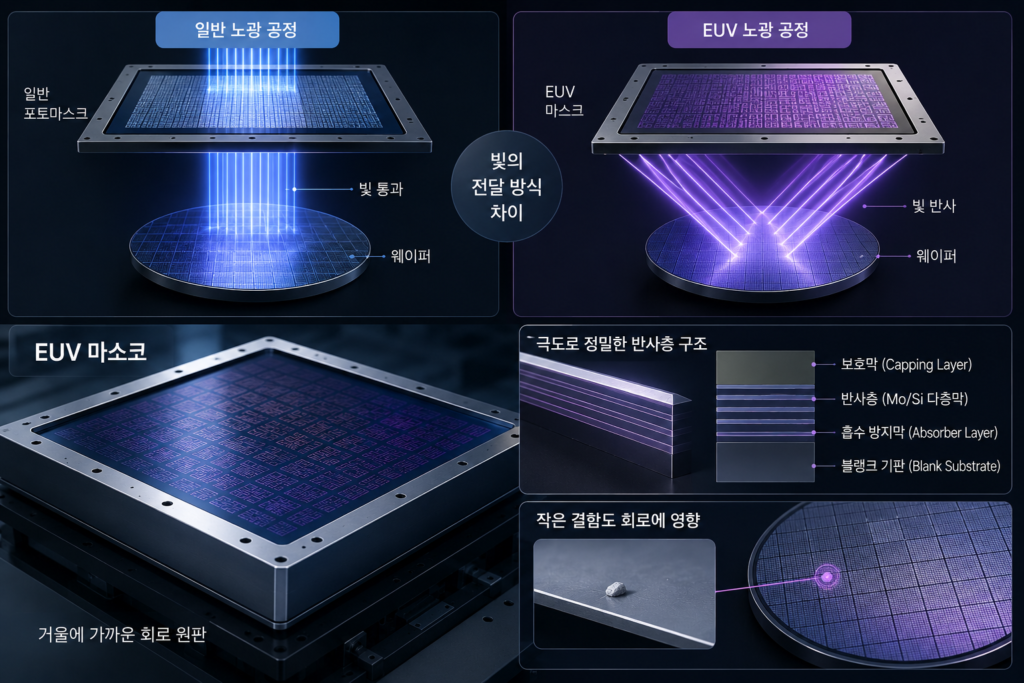

EUV 마스크를 쉽게 비유하면

EUV 마스크는 거울에 가까운 회로 원판이라고 볼 수 있습니다.

일반 포토마스크가 유리창을 통해 빛을 통과시키는 구조라면, EUV 마스크는 거울처럼 빛을 반사해 패턴을 전달합니다.

다만 일반 거울과는 전혀 다릅니다.

EUV 마스크는 매우 짧은 파장의 빛을 다루기 때문에, 표면 구조와 반사층이 극도로 정밀해야 합니다.
작은 결함이나 먼지 하나도 웨이퍼 위 회로 패턴에 영향을 줄 수 있습니다.

쉽게 말하면,

일반 포토마스크 = 빛을 통과시키는 회로 원판
EUV 마스크 = 빛을 반사시키는 초정밀 회로 원판

입니다.

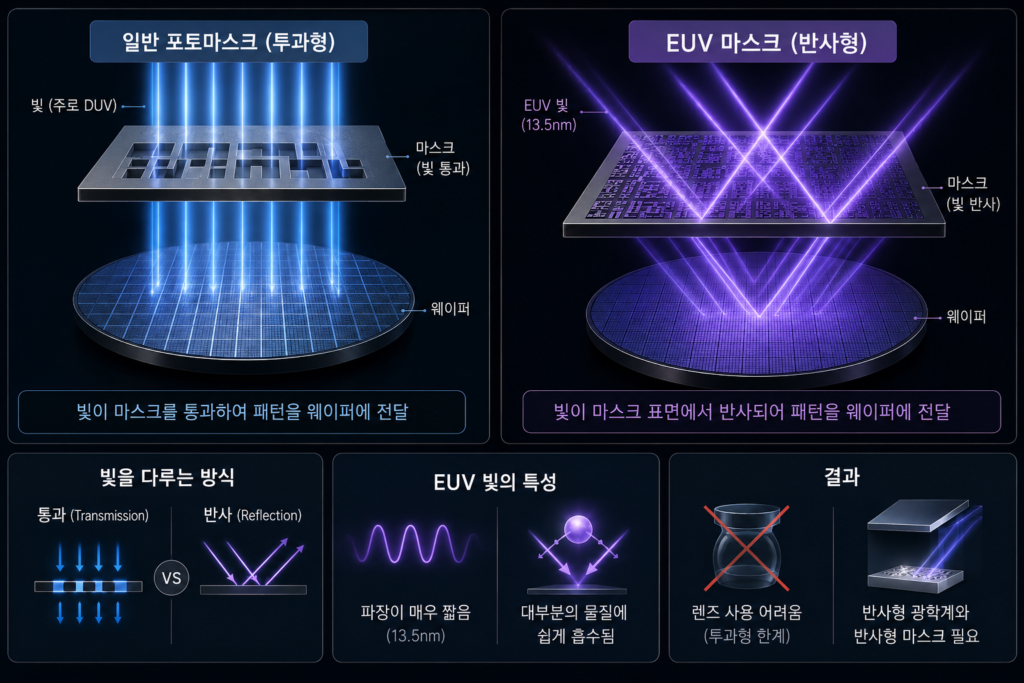

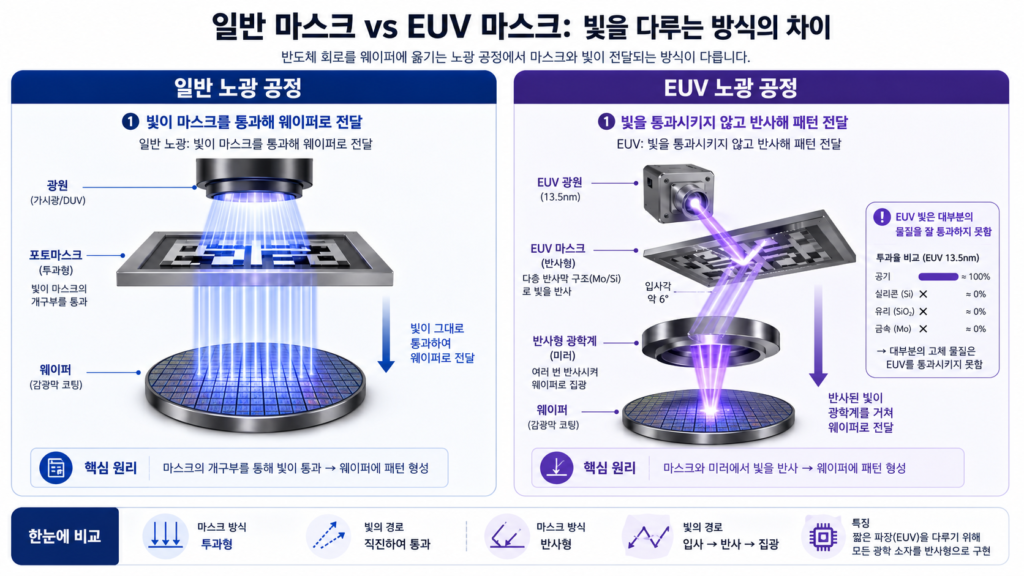

일반 포토마스크와 EUV 마스크의 차이

일반 포토마스크와 EUV 마스크의 가장 큰 차이는 빛을 다루는 방식입니다.

일반 포토마스크는 주로 빛이 마스크를 통과하는 방식으로 패턴을 전달합니다.
하지만 EUV 마스크는 EUV 빛을 반사하는 방식으로 패턴을 전달합니다.

그 이유는 EUV 빛의 특성 때문입니다.

EUV는 파장이 매우 짧아 미세한 회로를 만드는 데 유리하지만, 대부분의 물질에 쉽게 흡수됩니다.
그래서 렌즈나 투과형 마스크를 사용하기 어렵고, 반사형 광학계와 반사형 마스크가 필요합니다.

정리하면 다음과 같습니다.

일반 포토마스크 = 투과형 구조
EUV 마스크 = 반사형 구조

이 차이 때문에 EUV 마스크는 제작 난이도와 검사 난이도가 훨씬 높습니다.

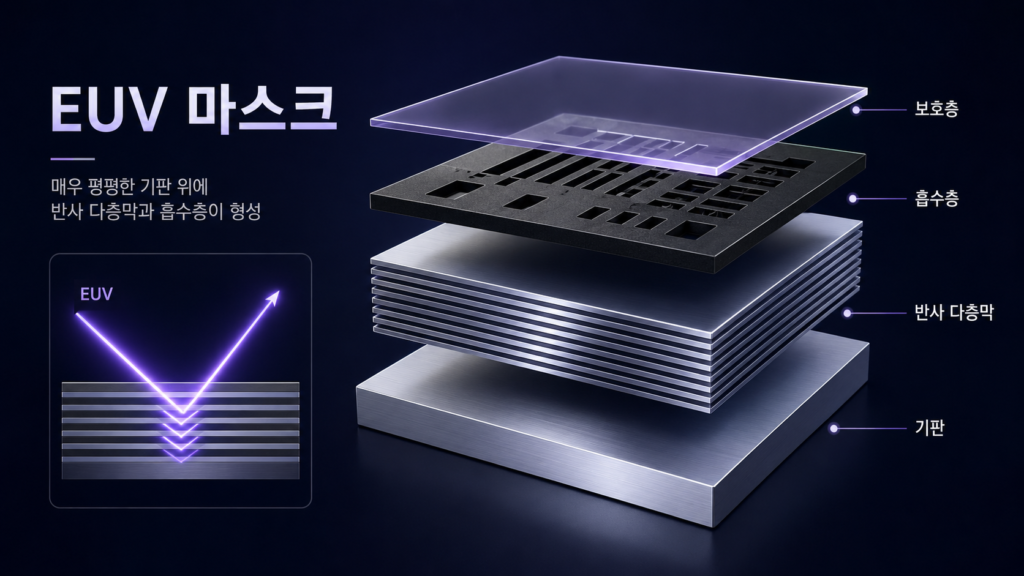

EUV 마스크는 어떻게 구성되는가?

EUV 마스크는 여러 층으로 구성됩니다.

기본적으로는 매우 평평한 기판 위에 EUV 빛을 반사하는 다층막이 형성됩니다.
그 위에 회로 패턴을 만드는 흡수층이 올라갑니다.

구조를 단순하게 보면 다음과 같습니다.

기판
↓
다층 반사막
↓
흡수층
↓
회로 패턴

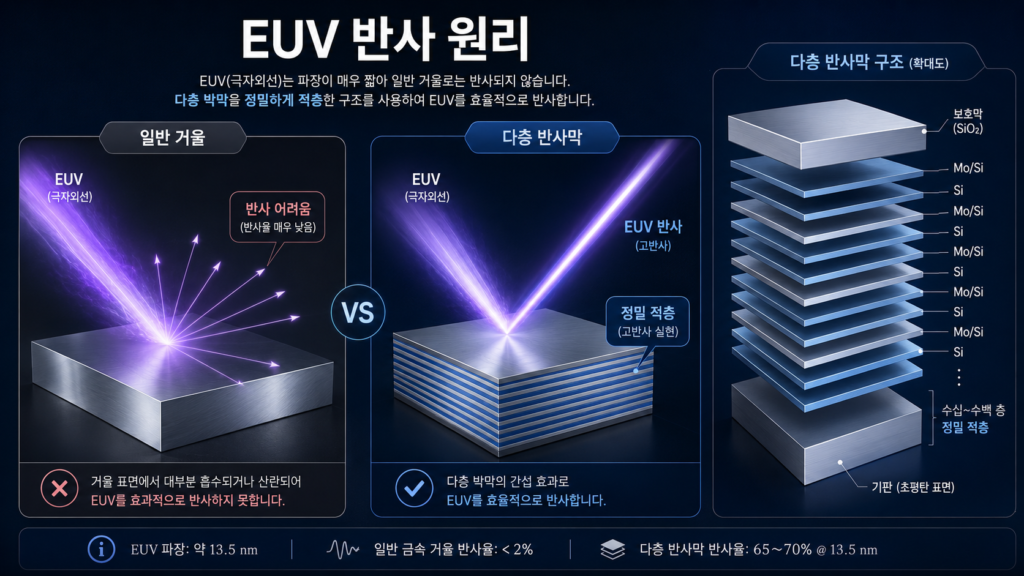

여기서 중요한 부분은 다층 반사막입니다.

EUV 빛은 일반적인 거울로 잘 반사되지 않습니다.
그래서 여러 층의 얇은 막을 정밀하게 쌓아 EUV 빛을 반사할 수 있도록 만듭니다.

이 다층 구조가 제대로 만들어지지 않으면 EUV 빛이 원하는 방향으로 반사되지 않고, 웨이퍼 위 패턴 품질도 떨어질 수 있습니다.

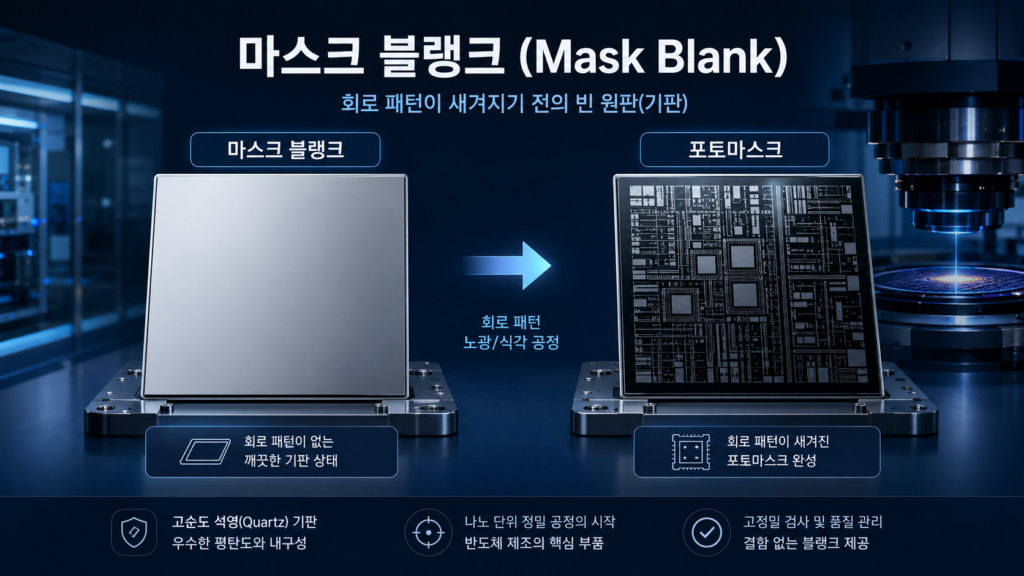

마스크 블랭크란 무엇인가?

EUV 마스크를 이해할 때 함께 알아야 하는 개념이 마스크 블랭크입니다.

마스크 블랭크는 아직 회로 패턴이 새겨지기 전의 마스크 기판입니다.

쉽게 말하면, 포토마스크를 만들기 전의 빈 원판입니다.

EUV 마스크 블랭크는 일반 마스크 블랭크보다 훨씬 정밀해야 합니다.
기판의 평탄도, 다층 반사막의 균일성, 결함 관리가 모두 중요하기 때문입니다.

마스크 블랭크에 결함이 있으면, 그 위에 회로 패턴을 아무리 잘 만들어도 최종 EUV 마스크 품질에 문제가 생길 수 있습니다.

즉,

마스크 블랭크 = 회로 패턴을 새기기 전의 마스크 원판
EUV 마스크 = 블랭크 위에 회로 패턴이 만들어진 완성 마스크

로 이해하면 쉽습니다.

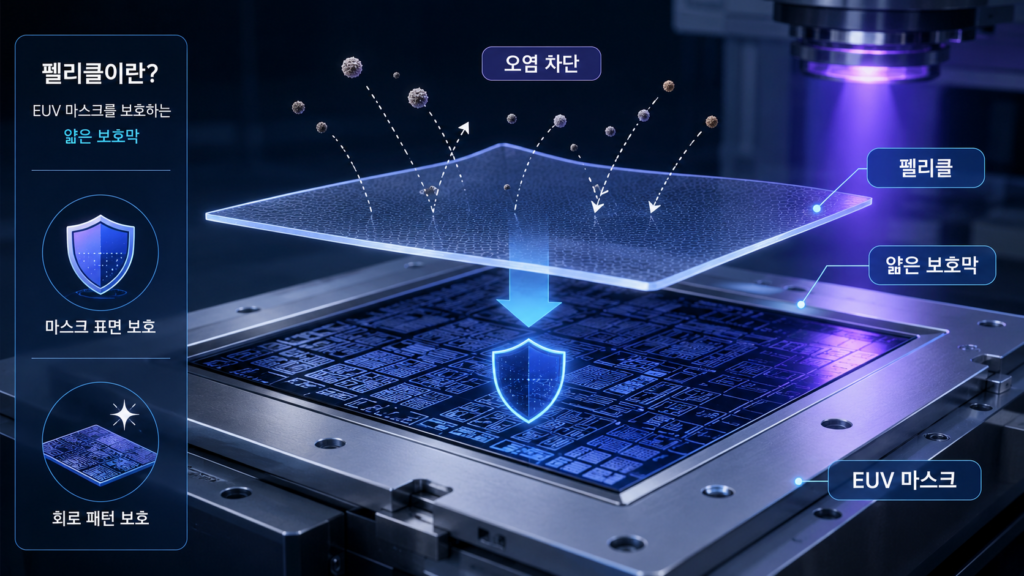

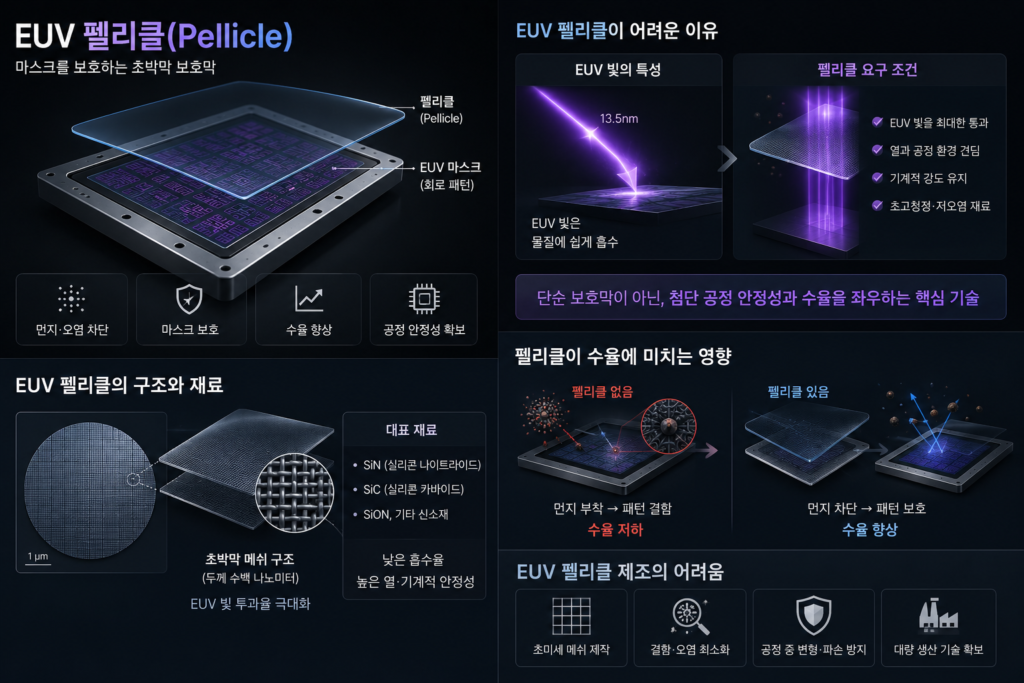

EUV 마스크와 펠리클

EUV 마스크에서 중요한 또 하나의 요소가 펠리클입니다.

펠리클은 마스크를 보호하기 위해 사용하는 얇은 보호막입니다.

포토 공정에서는 작은 먼지나 오염도 큰 문제가 될 수 있습니다.
마스크 위에 먼지가 붙으면 그 먼지가 회로 패턴에 영향을 줄 수 있기 때문입니다.

펠리클은 마스크 표면을 직접 오염으로부터 보호하는 역할을 합니다.

하지만 EUV 공정에서는 펠리클 사용이 더 어렵습니다.

EUV 빛은 물질에 쉽게 흡수되기 때문에, 펠리클도 EUV 빛을 최대한 잘 통과시키면서 열과 공정 환경을 견뎌야 합니다.

그래서 EUV 펠리클은 단순 보호막이 아니라, 첨단 공정 안정성과 수율을 좌우하는 중요한 기술 요소입니다.

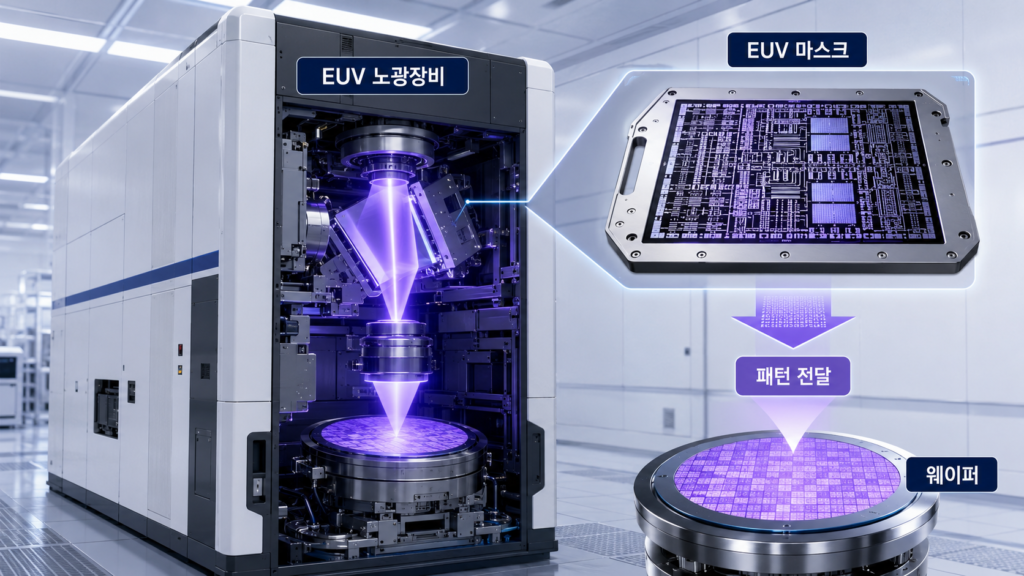

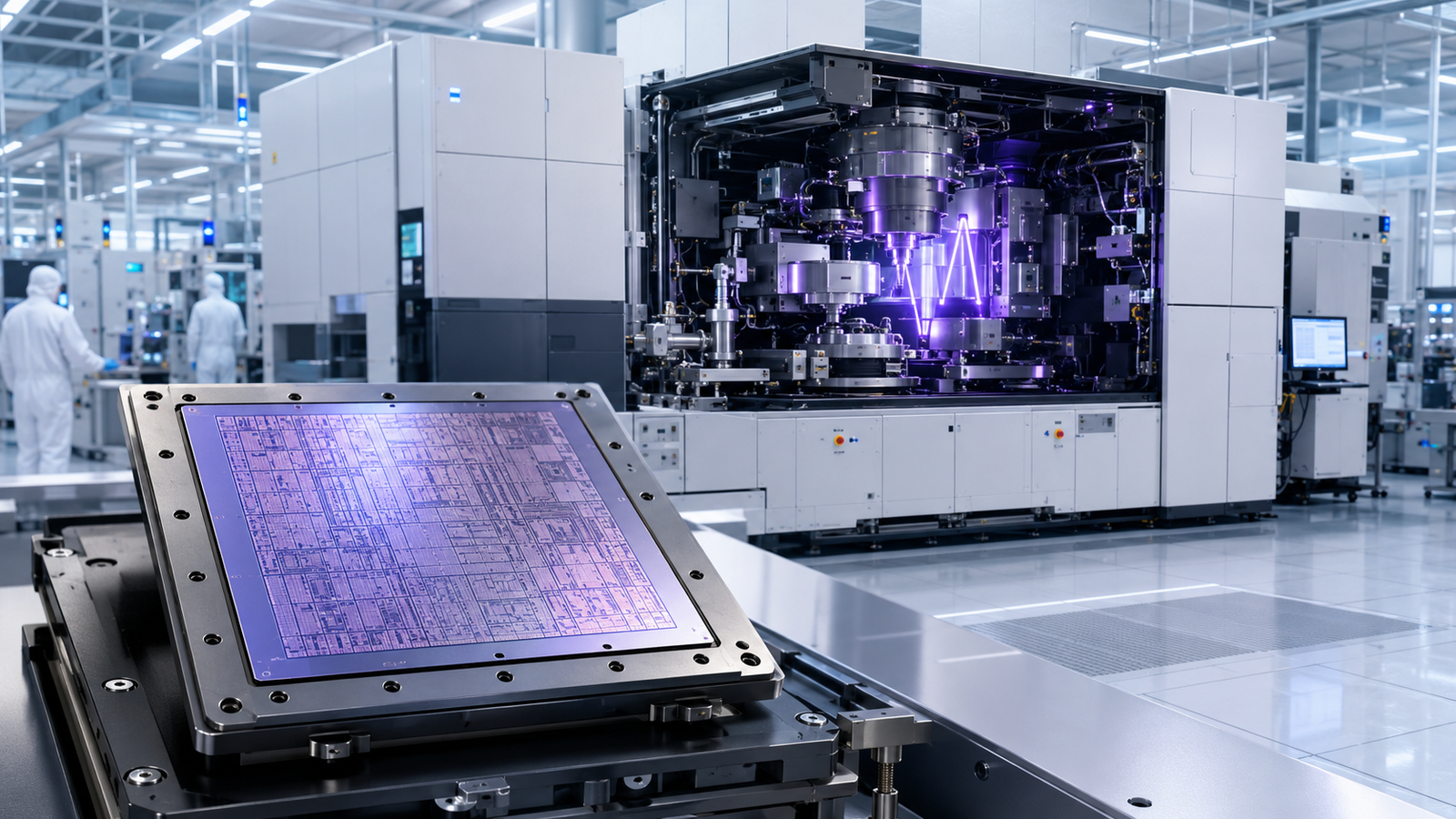

EUV 마스크와 노광장비

EUV 마스크는 EUV 노광장비와 함께 작동합니다.

EUV 노광장비는 13.5nm 파장의 EUV 빛을 이용해 웨이퍼 위에 미세 회로 패턴을 형성합니다.

이때 EUV 마스크는 회로 패턴을 담고 있고, 노광장비는 그 패턴을 웨이퍼 위로 전달합니다.

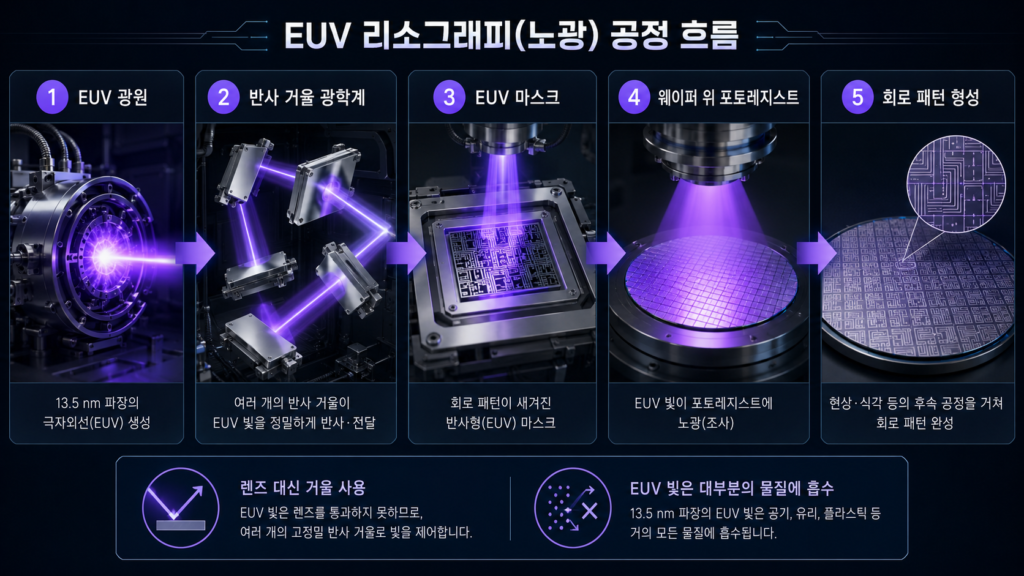

흐름을 단순하게 보면 다음과 같습니다.

EUV 광원
↓
반사 거울 광학계
↓
EUV 마스크
↓
웨이퍼 위 포토레지스트
↓
회로 패턴 형성

EUV 공정에서는 렌즈가 아니라 거울을 사용합니다.
EUV 빛이 대부분의 물질에 흡수되기 때문입니다.

이처럼 EUV 마스크는 EUV 노광장비 안에서 회로 패턴을 전달하는 핵심 부품입니다.

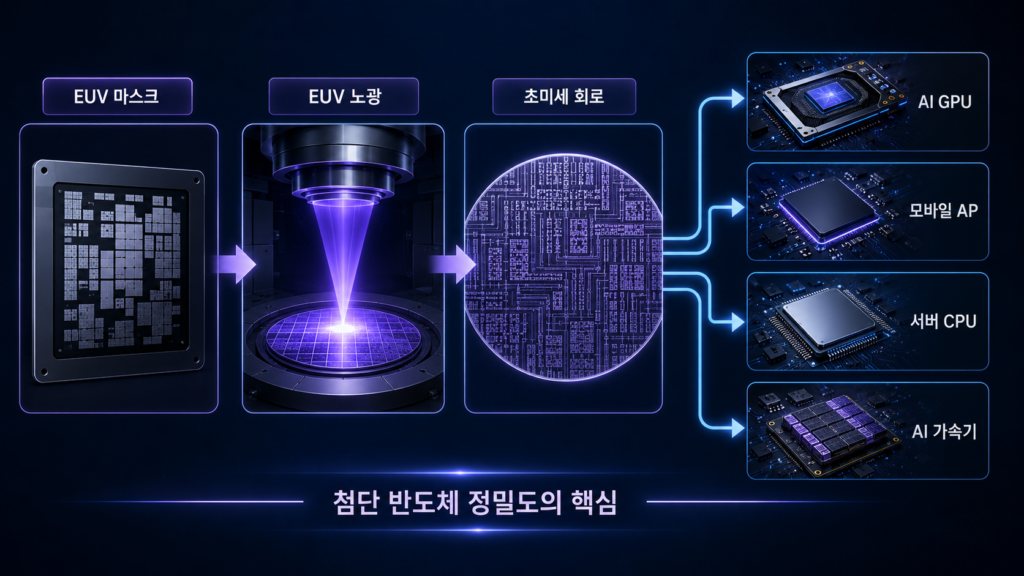

왜 EUV 마스크가 중요한가?

EUV 마스크가 중요한 이유는 첨단 반도체의 회로 정밀도와 직접 연결되기 때문입니다.

AI GPU, 고성능 모바일 AP, 서버 CPU, AI 가속기 같은 첨단 반도체는 매우 미세한 회로가 필요합니다.

이 회로를 만들기 위해 EUV 노광이 사용되고, 그 EUV 노광에는 EUV 마스크가 필요합니다.

만약 EUV 마스크에 결함이 있거나 패턴 정확도가 낮으면, 웨이퍼 위에 형성되는 회로에도 문제가 생길 수 있습니다.

반도체는 같은 패턴을 수많은 웨이퍼에 반복적으로 형성합니다.
그래서 마스크의 결함은 반복적인 수율 문제로 이어질 수 있습니다.

즉, EUV 마스크는 첨단 공정 수율과 성능을 좌우하는 핵심 요소입니다.

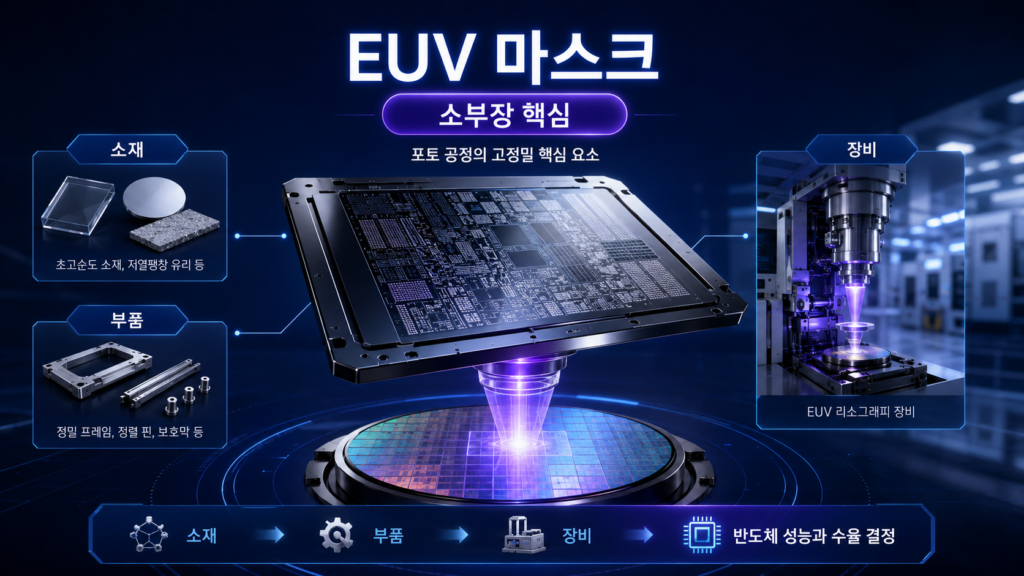

EUV 마스크와 반도체 소부장

EUV 마스크는 반도체 소부장에서 매우 중요한 공정 요소입니다.

소부장은 소재, 부품, 장비를 의미합니다.
EUV 마스크는 포토 공정에서 사용되는 고정밀 부품이자, 첨단 공정용 핵심 소재 성격도 함께 가지고 있습니다.

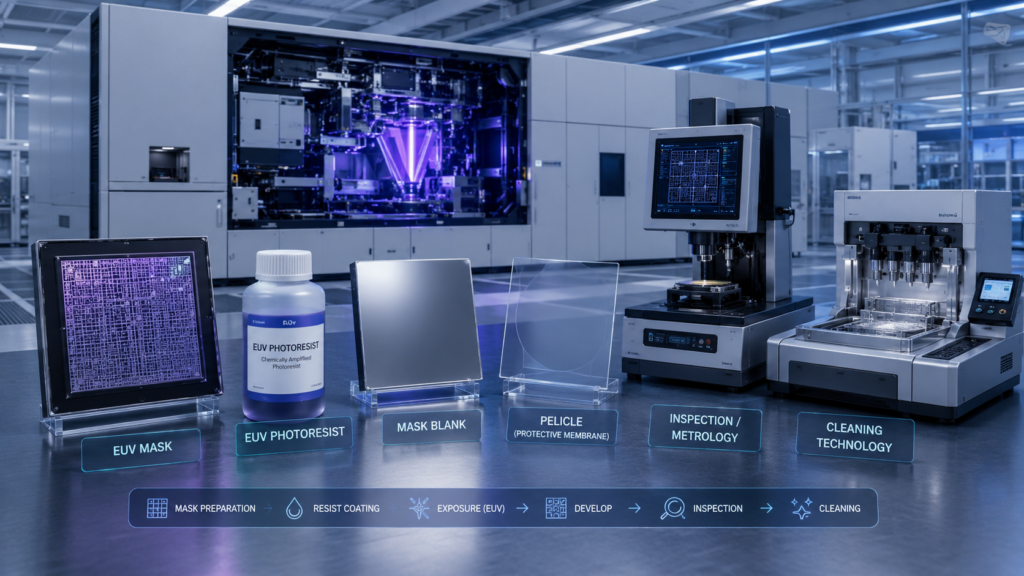

EUV 공정에는 다음 요소들이 함께 필요합니다.

EUV 마스크
EUV 포토레지스트
EUV 노광장비
마스크 블랭크
펠리클
검사 장비
세정 기술

이 요소들은 하나의 공급망으로 연결되어 있습니다.

EUV 마스크 공급망이 흔들리면 첨단 공정 생산에도 영향을 줄 수 있습니다.

그래서 EUV 마스크는 단순한 부품이 아니라, 첨단 반도체 소부장 경쟁력과 연결되는 전략 요소입니다.

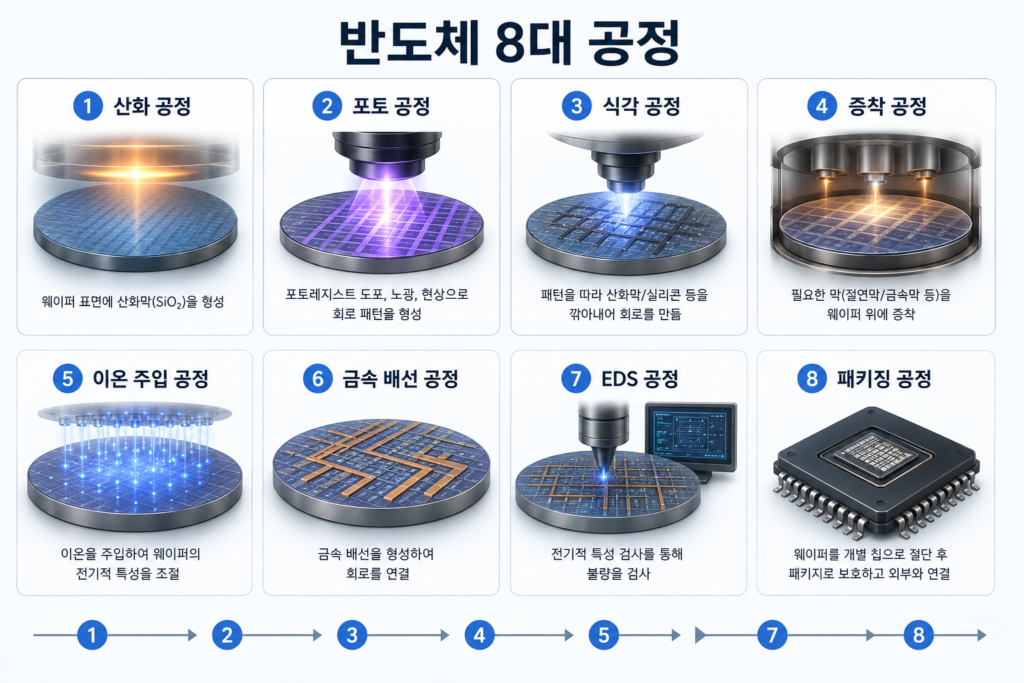

EUV 마스크와 반도체 8대 공정

EUV 마스크는 반도체 8대 공정 중 포토 공정과 연결됩니다.

포토 공정은 웨이퍼 위에 회로 패턴을 형성하는 단계입니다.
EUV 마스크는 이 포토 공정에서 회로 패턴의 원본 역할을 합니다.

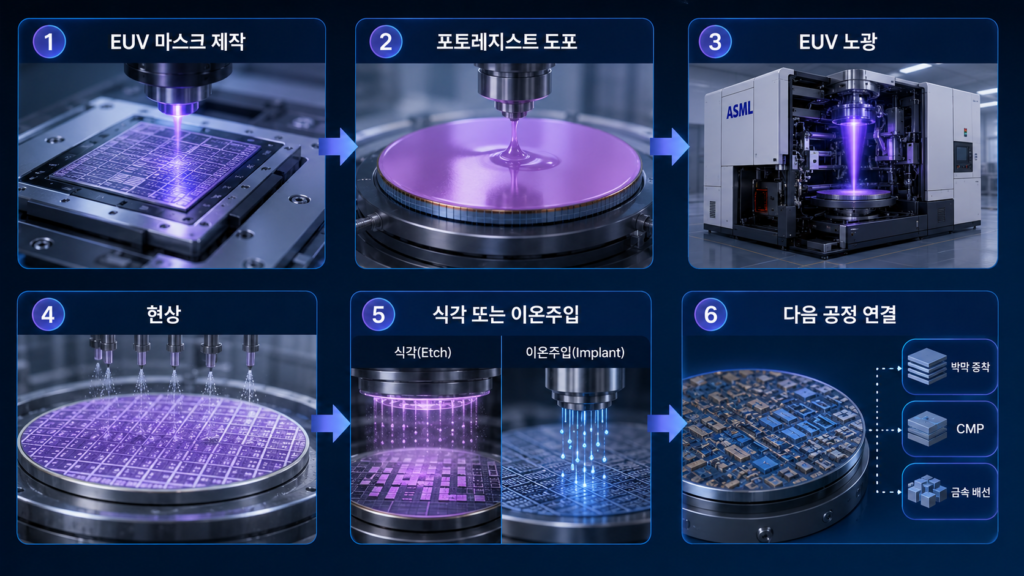

흐름을 단순화하면 다음과 같습니다.

EUV 마스크 제작
↓
웨이퍼 위 포토레지스트 도포
↓
EUV 노광
↓
현상
↓
식각 또는 이온주입
↓
다음 공정으로 연결

EUV 마스크가 정확해야 포토 공정이 정확해지고, 포토 공정이 정확해야 이후 식각과 증착, 금속 배선 공정도 안정적으로 이어질 수 있습니다.

즉, EUV 마스크는 첨단 포토 공정의 기준점입니다.

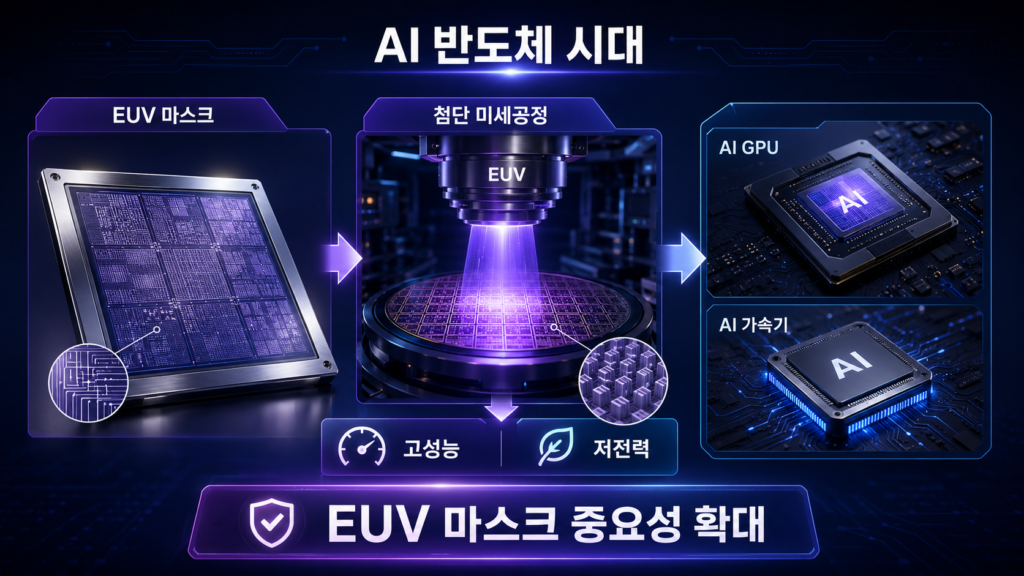

EUV 마스크와 AI 반도체

AI 반도체 시대에는 EUV 마스크의 중요성이 더 커지고 있습니다.

AI GPU와 AI 가속기는 높은 연산 성능과 낮은 전력 소비가 필요합니다.
이를 위해서는 첨단 미세공정이 중요합니다.

첨단 공정에서는 더 작은 회로를 더 정밀하게 만들어야 합니다.
이 과정에서 EUV 노광과 EUV 마스크가 핵심 역할을 합니다.

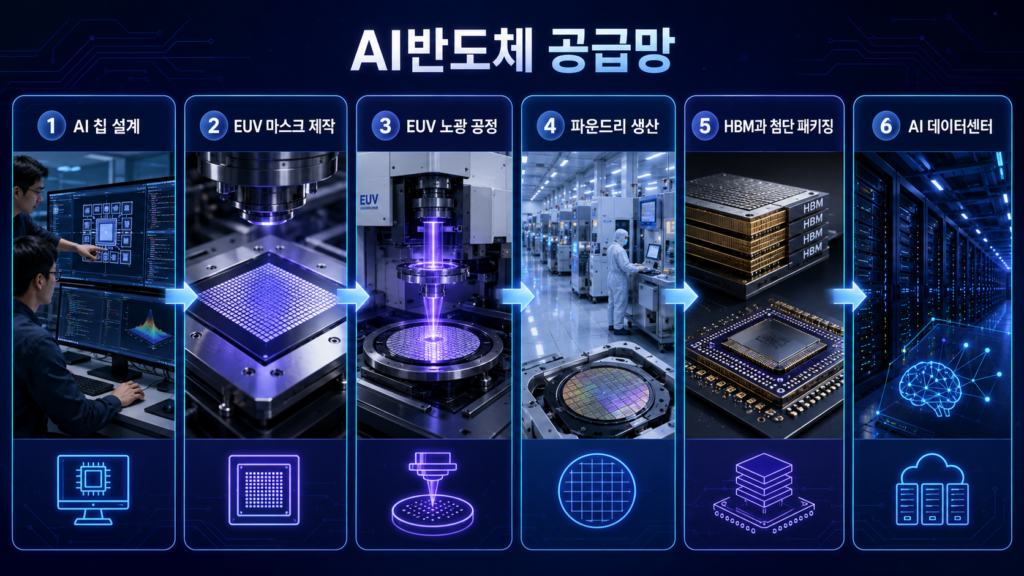

AI 반도체 공급망을 단순하게 보면 다음과 같습니다.

AI 칩 설계
↓
EUV 마스크 제작
↓
EUV 노광 공정
↓
파운드리 생산
↓
HBM과 첨단 패키징
↓
AI 데이터센터

이 흐름에서 EUV 마스크는 설계된 회로를 실제 웨이퍼 위에 구현하는 핵심 매개체입니다.

즉, AI 반도체가 발전할수록 EUV 마스크 같은 첨단 공정 부품의 중요성도 함께 커집니다.

EUV 마스크와 방산 반도체

DEFENSE SEMI 관점에서 EUV 마스크는 방산 반도체와도 연결됩니다.

현대 방산 시스템에는 고성능 반도체가 점점 더 많이 사용됩니다.

AESA 레이더
전자전 장비
위성통신 장비
드론 제어 시스템
미사일 유도 장치
AI 감시정찰 시스템
C4ISR 네트워크 장비

이 장비들이 고도화될수록 더 높은 연산 성능과 더 낮은 전력 소비가 필요합니다.
그 결과 첨단 시스템 반도체와 AI 반도체의 중요성도 커집니다.

물론 모든 방산 반도체가 EUV 공정으로 만들어지는 것은 아닙니다.
하지만 고성능 AI 연산, 첨단 신호처리, 고급 통신 시스템에서는 첨단 공정의 중요성이 커질 수 있습니다.

이때 EUV 마스크는 고성능 반도체를 구현하는 핵심 포토 공정 요소가 됩니다.

방산 분야에서는 성능뿐 아니라 공급망 안정성과 보안성도 중요합니다.
EUV 마스크는 회로 패턴 정보와 직접 연결되기 때문에 제조 신뢰성과 관리 체계도 중요합니다.

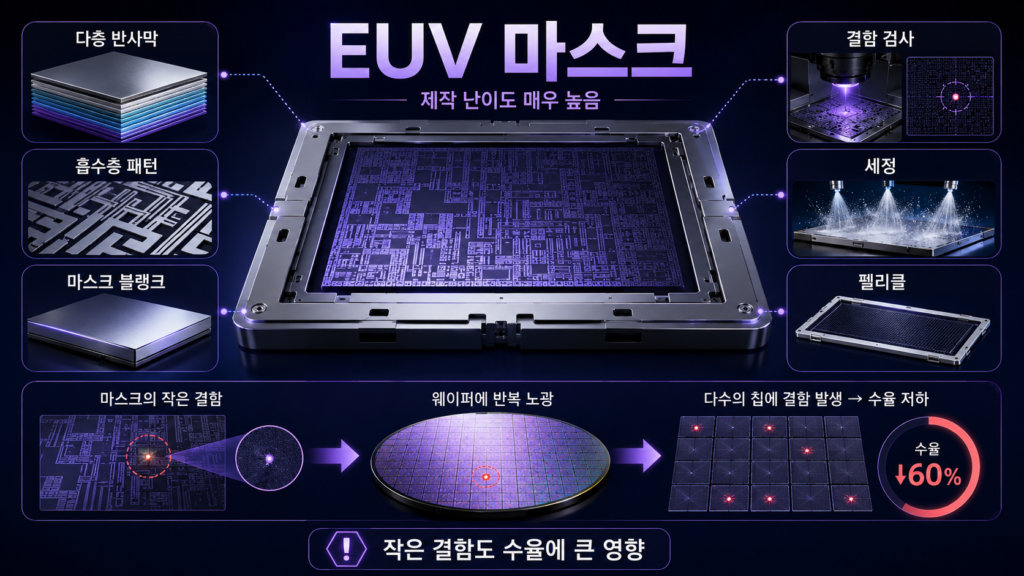

EUV 마스크 공급망이 중요한 이유

EUV 마스크는 제작 난이도가 매우 높은 공정 부품입니다.

다층 반사막, 흡수층 패턴, 마스크 블랭크, 결함 검사, 세정, 펠리클 기술이 모두 연결됩니다.

특히 EUV 마스크의 결함은 웨이퍼 수율에 큰 영향을 줄 수 있습니다.

작은 결함 하나가 반복적으로 웨이퍼 위에 전사되면, 여러 칩에서 문제가 발생할 수 있습니다.

그래서 EUV 마스크는 만들기도 어렵고, 검사하기도 어렵고, 관리하기도 어렵습니다.

이 때문에 EUV 마스크 공급망은 첨단 반도체 생산 능력과 직접 연결됩니다.

EUV 노광장비만 있다고 첨단 공정이 완성되는 것이 아닙니다.
EUV 마스크, 포토레지스트, 펠리클, 검사 장비, 세정 기술이 함께 갖춰져야 안정적인 생산이 가능합니다.

초보자를 위한 정리

EUV 마스크를 한 문장으로 정리하면 다음과 같습니다.

EUV 마스크는 EUV 빛을 반사해 첨단 반도체 회로 패턴을 웨이퍼에 전달하는 특수한 포토마스크입니다.

조금 더 쉽게 말하면,

첨단 반도체 회로를 만들기 위한 반사형 회로 원판입니다.

일반 포토마스크는 빛을 통과시키는 방식에 가깝지만, EUV 마스크는 빛을 반사하는 방식으로 작동합니다.

EUV 마스크는 EUV 노광장비, EUV 포토레지스트, 마스크 블랭크, 펠리클과 함께 첨단 포토 공정을 구성합니다.

즉, EUV 마스크는 AI 반도체와 고성능 시스템 반도체를 만드는 데 필요한 핵심 공정 부품입니다.

DEFENSE SEMI Insight

EUV 마스크는 첨단 반도체 제조에서 설계와 웨이퍼 공정을 연결하는 고난도 회로 원판입니다.

AI GPU와 고성능 시스템 반도체가 발전할수록 회로는 더 작아지고 복잡해집니다.
이 미세한 회로를 웨이퍼 위에 정확하게 구현하려면 EUV 노광과 EUV 마스크가 필요합니다.

EUV 마스크는 단순한 마스크가 아닙니다.
다층 반사막, 마스크 블랭크, 펠리클, 검사 기술이 결합된 첨단 소부장 요소입니다.

DEFENSE SEMI 관점에서 EUV 마스크는 AI 반도체와 방산 반도체의 고성능화를 가능하게 하는 핵심 기반입니다.

AESA 레이더, 전자전 장비, 드론 제어 시스템, 위성통신 장비가 고도화될수록 더 높은 성능의 반도체가 필요해지고, 그 뒤에는 첨단 공정과 EUV 생태계가 있습니다.

결국 EUV 마스크를 이해한다는 것은 단순히 포토마스크의 한 종류를 아는 것이 아닙니다.
첨단 반도체 공급망에서 회로 패턴 기술이 왜 전략 자산이 되는지를 이해하는 출발점입니다.

FAQ

Q1. EUV 마스크는 무엇인가요?

EUV 마스크는 EUV 노광 공정에서 사용하는 특수한 포토마스크입니다.

EUV 빛을 반사해 회로 패턴을 웨이퍼 위 포토레지스트에 전달하는 역할을 합니다.

Q2. 일반 포토마스크와 EUV 마스크는 무엇이 다른가요?

일반 포토마스크는 빛을 통과시키는 투과형 구조에 가깝습니다.
반면 EUV 마스크는 EUV 빛을 반사하는 반사형 구조입니다.

EUV 빛은 대부분의 물질에 흡수되기 때문에 반사형 마스크와 반사형 광학계가 필요합니다.

Q3. EUV 마스크가 중요한 이유는 무엇인가요?

EUV 마스크는 첨단 반도체 회로 패턴을 웨이퍼 위에 정확하게 구현하는 데 필요합니다.

AI GPU, 고성능 모바일 AP, AI 가속기 같은 첨단 반도체는 미세공정이 중요하기 때문에 EUV 마스크의 정밀도와 결함 관리가 매우 중요합니다.
