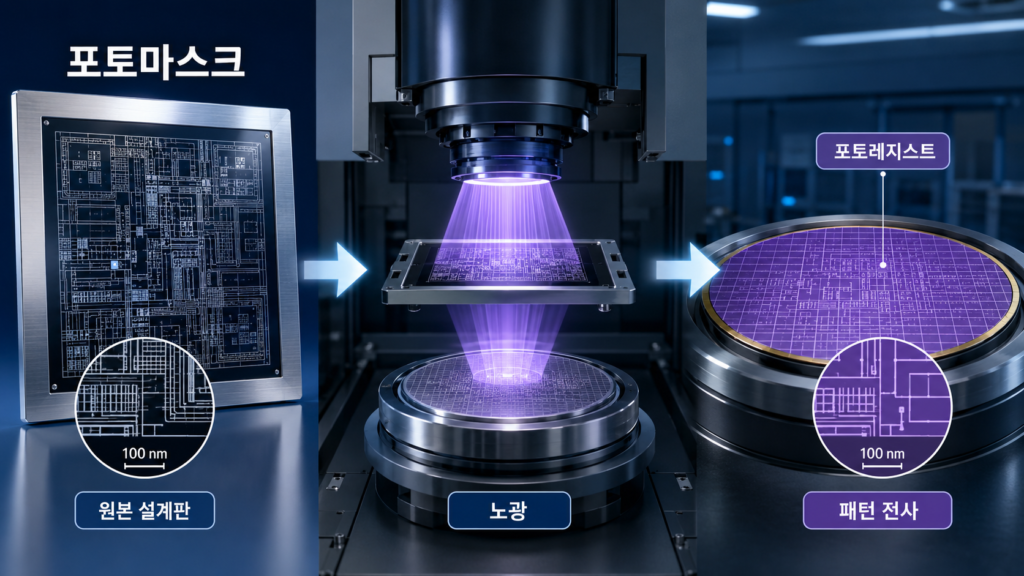

포토마스크란 반도체 포토 공정에서 회로 패턴을 웨이퍼 위에 전사하기 위해 사용하는 원본 설계판입니다. 미세한 회로가 정밀하게 새겨져 있으며, 노광 공정을 통해 이 패턴이 포토레지스트에 전달되어 반도체 회로가 형성됩니다.
반도체 포토 공정을 이해할 때 꼭 알아야 하는 핵심 부품이 있습니다.
바로 포토마스크입니다.
반도체는 웨이퍼 위에 아주 작은 회로를 반복해서 형성하며 만들어집니다.
이때 회로 모양을 웨이퍼 위에 옮기는 과정이 필요합니다.
그 회로 모양이 담긴 원판 역할을 하는 것이 바로 포토마스크입니다.
쉽게 말하면 포토마스크는 반도체 회로 패턴이 새겨진 정밀한 원본 도면입니다.
포토레지스트가 빛에 반응하는 감광 소재라면, 포토마스크는 그 빛이 어떤 모양으로 웨이퍼에 닿을지 결정하는 회로 원판입니다.

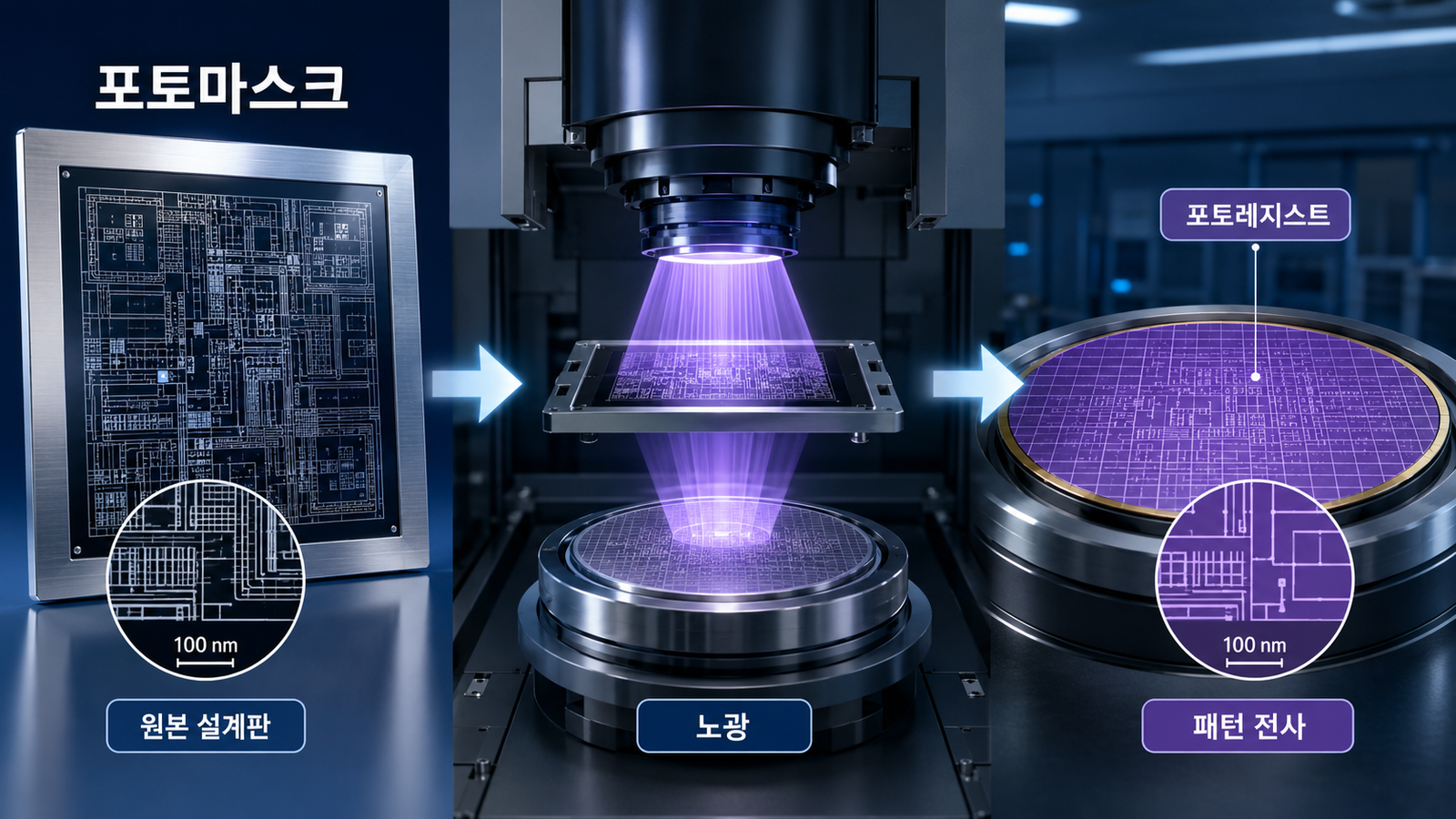

포토마스크란 무엇인가?

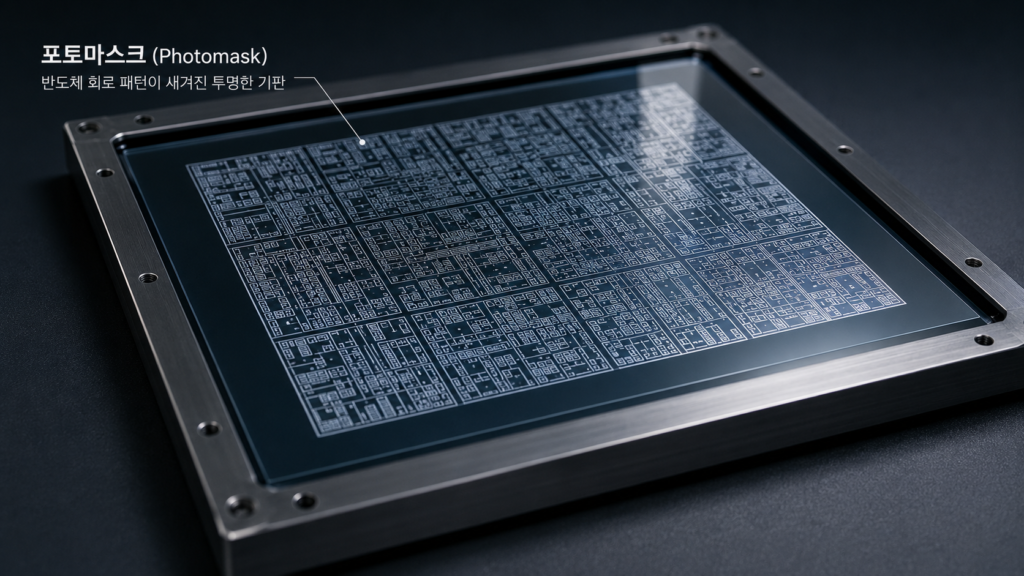

포토마스크(Photomask)란 반도체 회로 패턴이 새겨진 투명한 기판입니다.
일반적으로 석영 기판 위에 크롬 같은 금속막을 형성하고, 그 위에 회로 패턴을 정밀하게 만듭니다.
포토 공정에서는 노광장비가 빛을 쏘고, 그 빛이 포토마스크를 통과하면서 회로 패턴을 웨이퍼 위에 전달합니다.
즉, 포토마스크는 웨이퍼 위에 회로를 찍어내기 위한 원본 필름과 같은 역할을 합니다.
반도체 회로가 미세해질수록 포토마스크의 정밀도도 매우 중요해집니다.

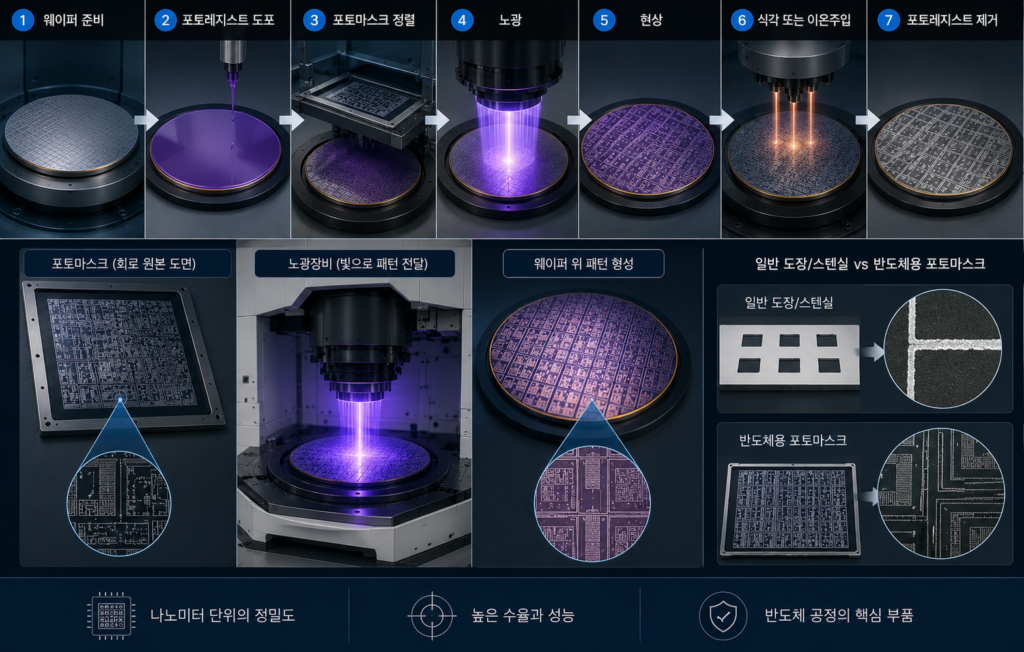

포토마스크를 쉽게 비유하면
포토마스크는 도장이나 스텐실과 비슷합니다.
도장을 찍으면 같은 모양이 종이에 반복해서 찍힙니다.
스텐실 판을 대고 색을 칠하면 원하는 모양만 남습니다.
반도체 공정에서도 비슷한 일이 일어납니다.
포토마스크에는 회로 모양이 들어 있고, 노광장비는 빛을 이용해 그 모양을 웨이퍼 위로 전달합니다.
다만 반도체용 포토마스크는 일반 도장이나 스텐실과 다르게 매우 정밀해야 합니다.
나노미터 단위의 회로를 만들기 위해서는 포토마스크의 패턴도 극도로 정교해야 하기 때문입니다.

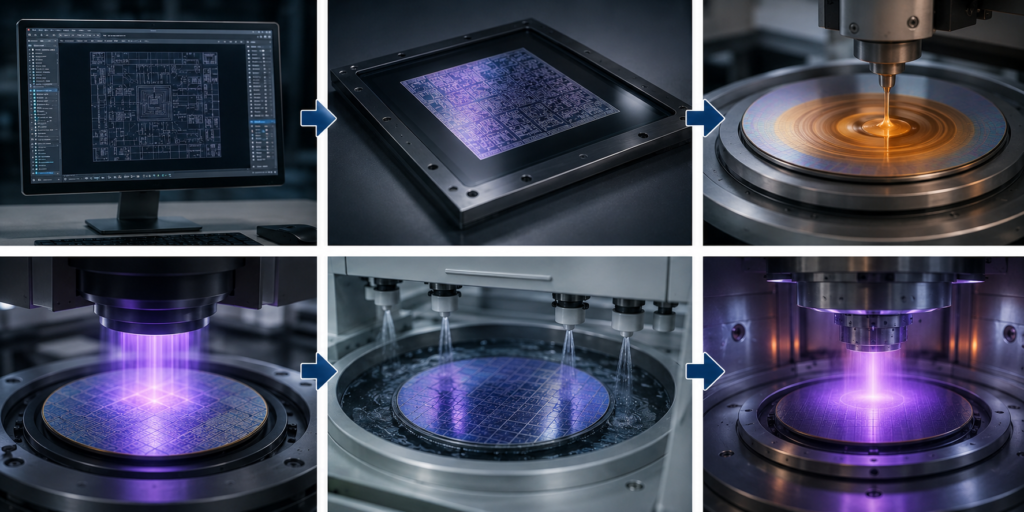

포토 공정에서 포토마스크가 하는 역할
포토마스크는 반도체 8대 공정 중 포토 공정에서 사용됩니다.
포토 공정은 웨이퍼 위에 회로 패턴을 형성하는 과정입니다.

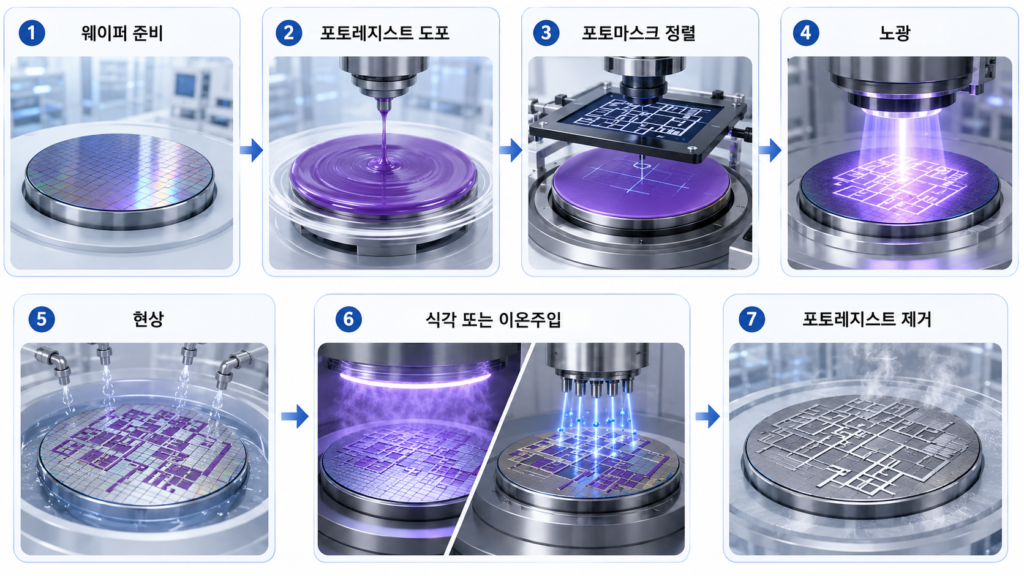

흐름을 단순하게 보면 다음과 같습니다.
웨이퍼 준비
↓
포토레지스트 도포
↓
포토마스크 정렬
↓
노광
↓
현상
↓
식각 또는 이온주입
↓
포토레지스트 제거
먼저 웨이퍼 위에 포토레지스트를 얇게 바릅니다.
그다음 포토마스크를 기준으로 빛을 쏘아 회로 패턴을 전달합니다.
빛을 받은 포토레지스트는 화학적 성질이 바뀝니다.
이후 현상 과정을 거치면 원하는 패턴만 남게 됩니다.
즉, 포토마스크는 포토 공정에서 회로 모양을 결정하는 핵심 기준입니다.

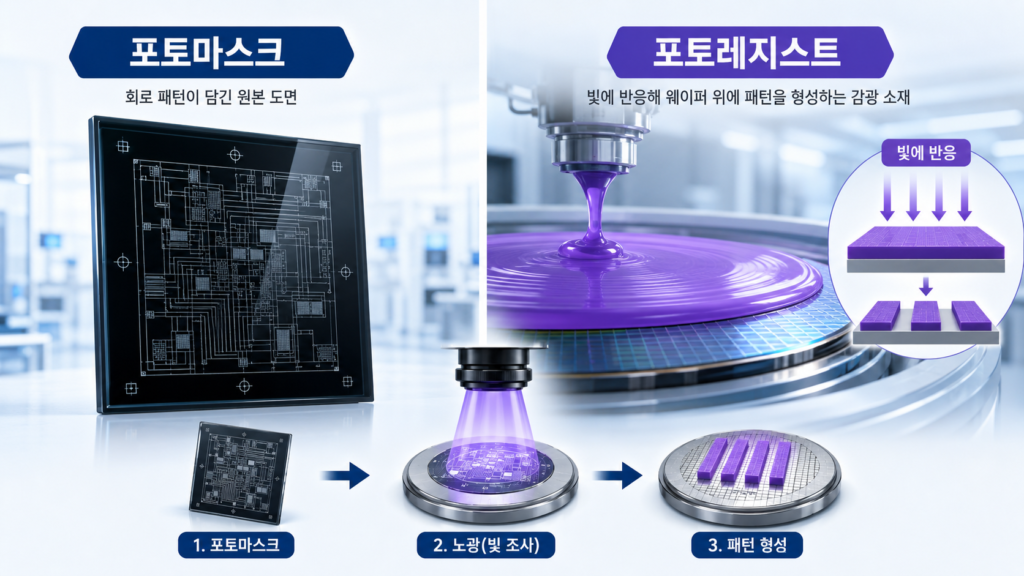

포토마스크와 포토레지스트의 차이
포토마스크와 포토레지스트는 모두 포토 공정에서 중요하지만 역할이 다릅니다.
포토마스크는 회로 패턴이 담긴 원본 도면입니다.
포토레지스트는 빛에 반응해 웨이퍼 위에 패턴을 형성하는 감광 소재입니다.
쉽게 말하면,
포토마스크 = 회로 그림이 새겨진 원판
포토레지스트 = 빛에 반응하는 특수 코팅막
입니다.
포토마스크가 없으면 어떤 회로 모양을 만들지 결정할 수 없습니다.
포토레지스트가 없으면 그 회로 모양을 웨이퍼 위에 남길 수 없습니다.
따라서 포토마스크와 포토레지스트는 포토 공정에서 함께 작동하는 핵심 요소입니다.

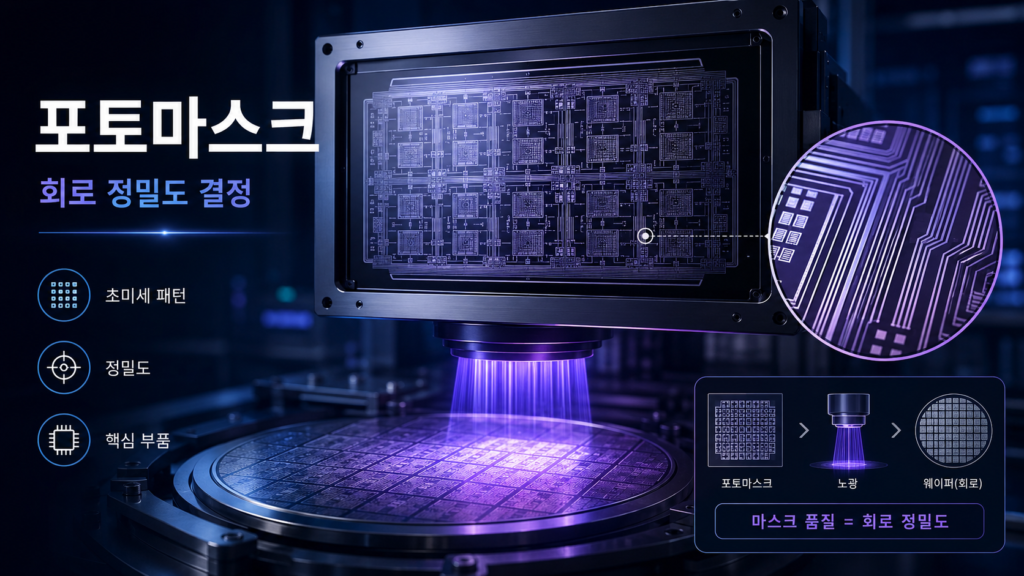

왜 포토마스크가 중요한가?
포토마스크가 중요한 이유는 반도체 회로의 정밀도를 결정하기 때문입니다.
반도체는 수십억 개의 트랜지스터와 복잡한 회로가 작은 칩 안에 들어갑니다.
이 회로를 만들려면 웨이퍼 위에 패턴을 매우 정확하게 옮겨야 합니다.

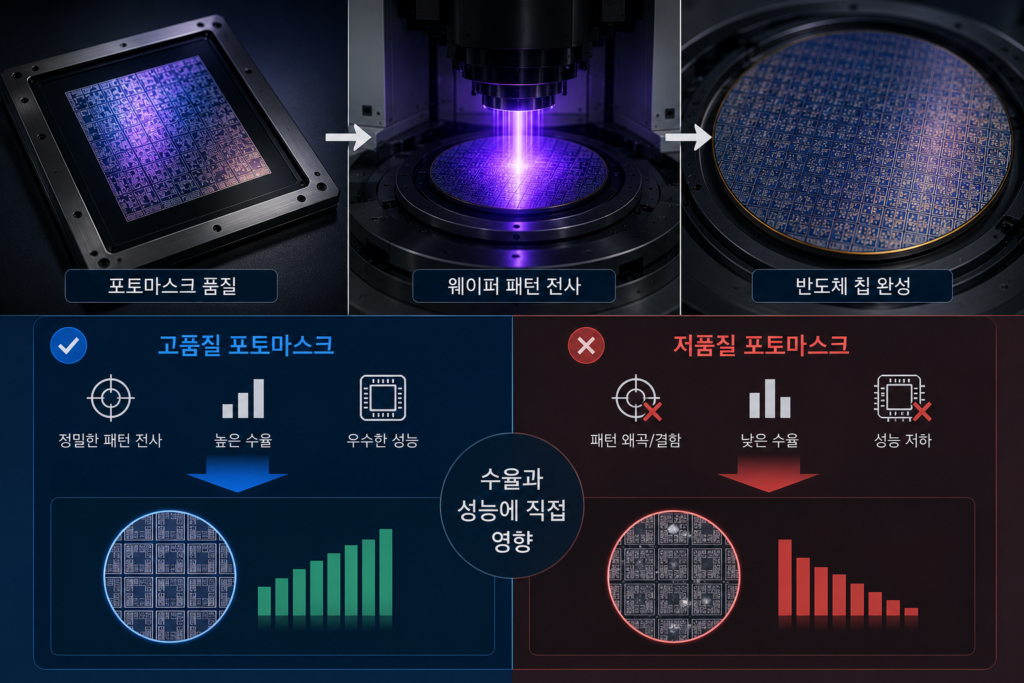

만약 포토마스크의 패턴에 오류가 있거나 정렬이 정확하지 않으면, 웨이퍼 위에 만들어지는 회로도 문제가 생길 수 있습니다.
포토마스크는 한 번만 쓰이는 단순 부품이 아닙니다.
반도체 양산에서 같은 회로를 반복적으로 만들기 위한 기준이 됩니다.
그래서 포토마스크의 품질은 반도체 수율과 성능에 직접적인 영향을 줄 수 있습니다.

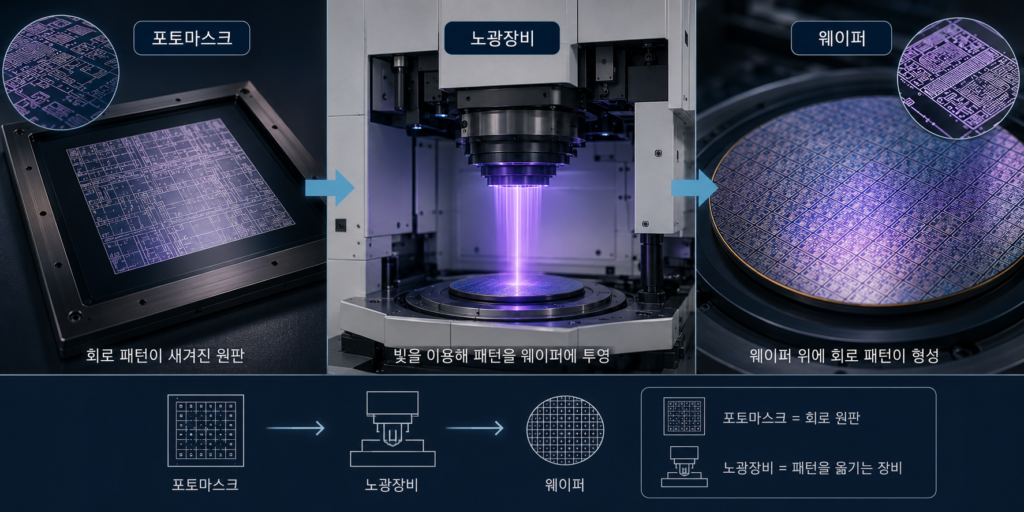

포토마스크와 노광장비
포토마스크는 노광장비와 함께 사용됩니다.
노광장비는 빛을 이용해 포토마스크의 회로 패턴을 웨이퍼 위에 투영하는 장비입니다.
즉, 포토마스크가 회로 원판이라면, 노광장비는 그 원판의 패턴을 웨이퍼 위에 옮기는 장비입니다.

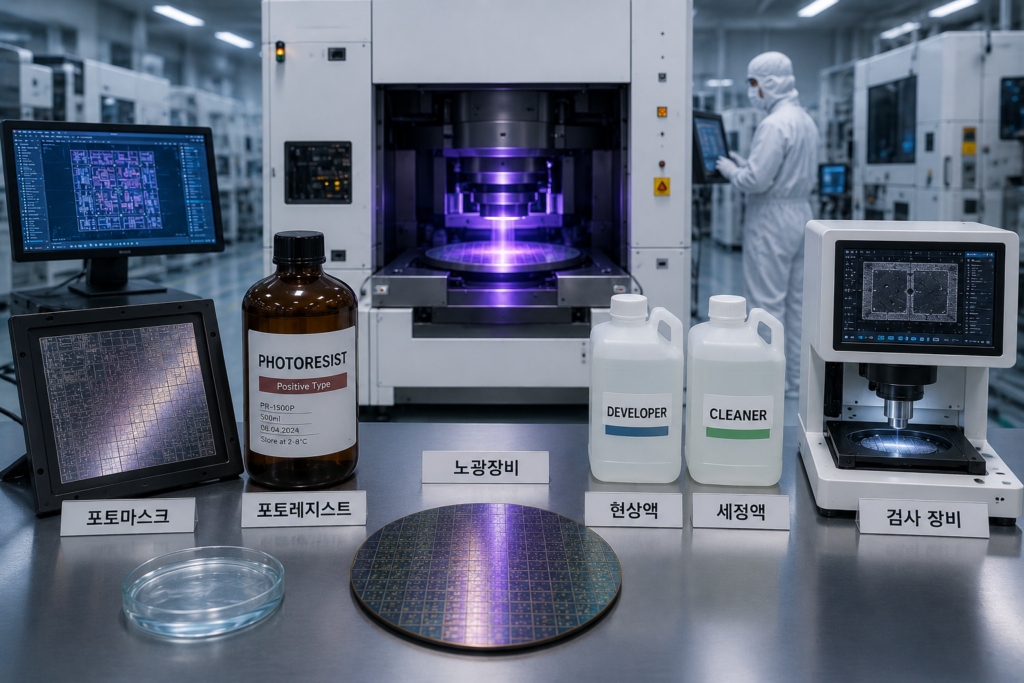

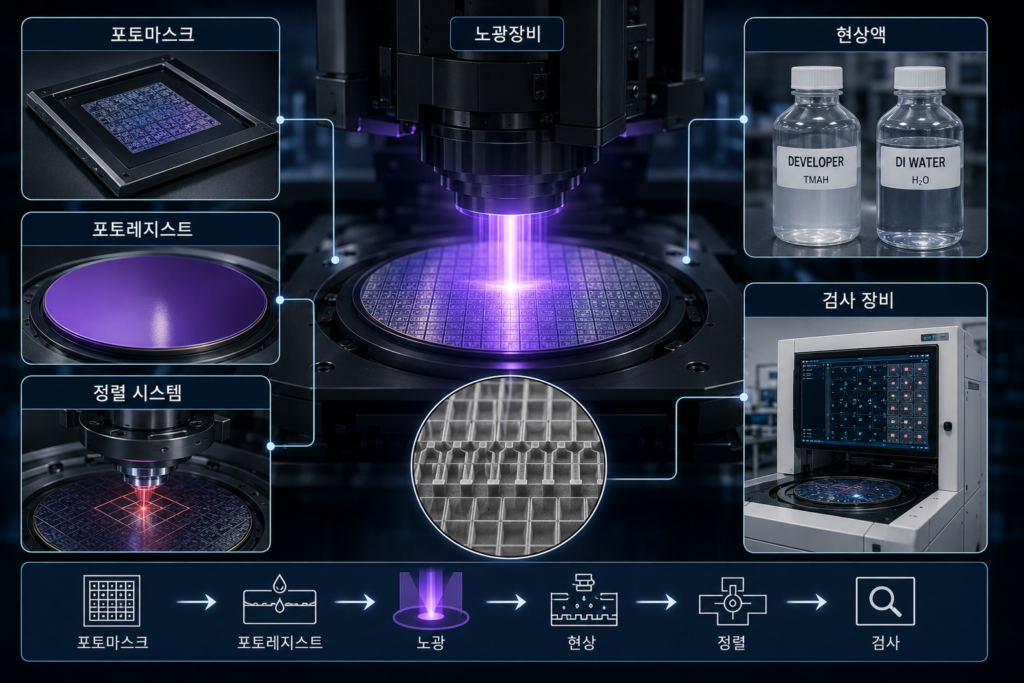

포토 공정은 다음 요소들이 함께 작동해야 합니다.
포토마스크
포토레지스트
노광장비
현상액
정렬 시스템
검사 장비
이 중 하나라도 품질이 낮으면 미세 회로를 안정적으로 만들기 어렵습니다.
특히 첨단 공정에서는 포토마스크와 노광장비의 정밀한 조합이 매우 중요합니다.

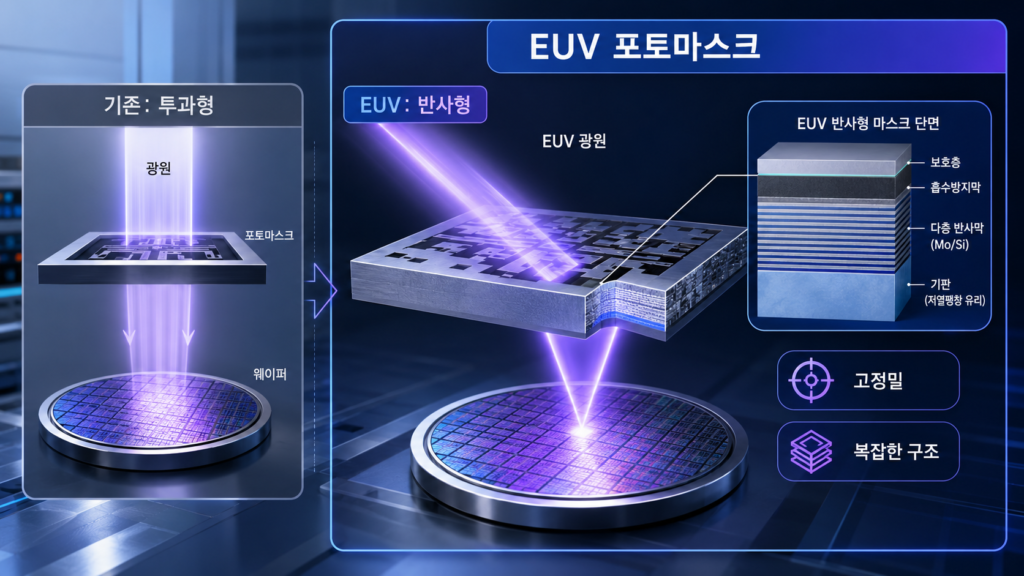

포토마스크와 EUV

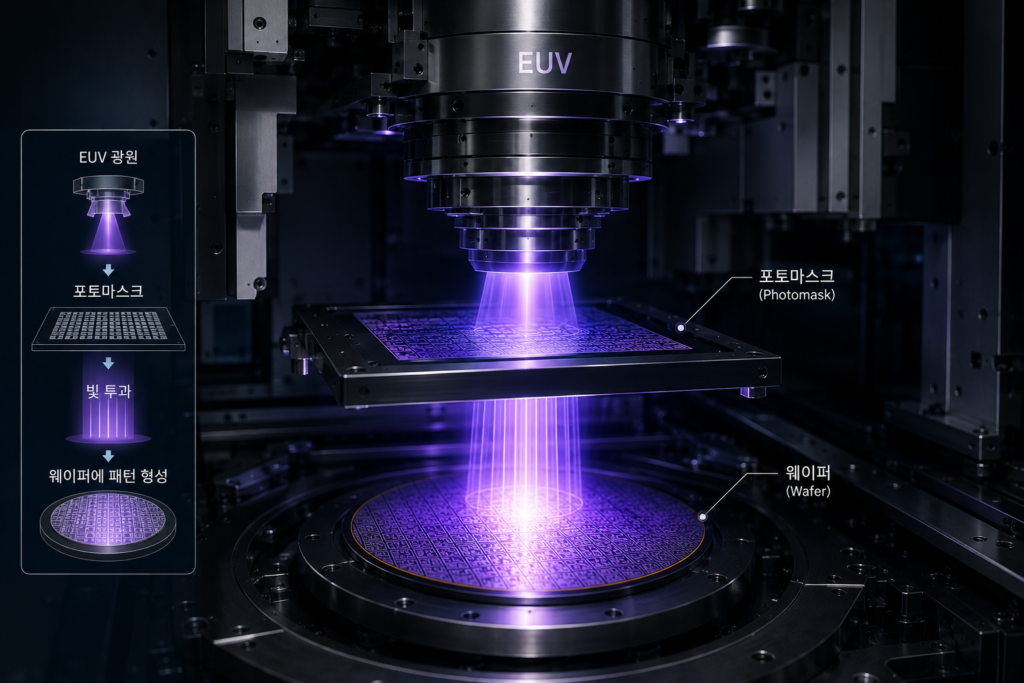

첨단 반도체 공정에서는 EUV 노광이 중요합니다.
EUV는 매우 짧은 파장의 빛을 이용해 미세한 회로 패턴을 만드는 기술입니다.
EUV 공정에서는 포토마스크도 기존 공정보다 더 높은 정밀도와 복잡한 구조를 요구합니다.

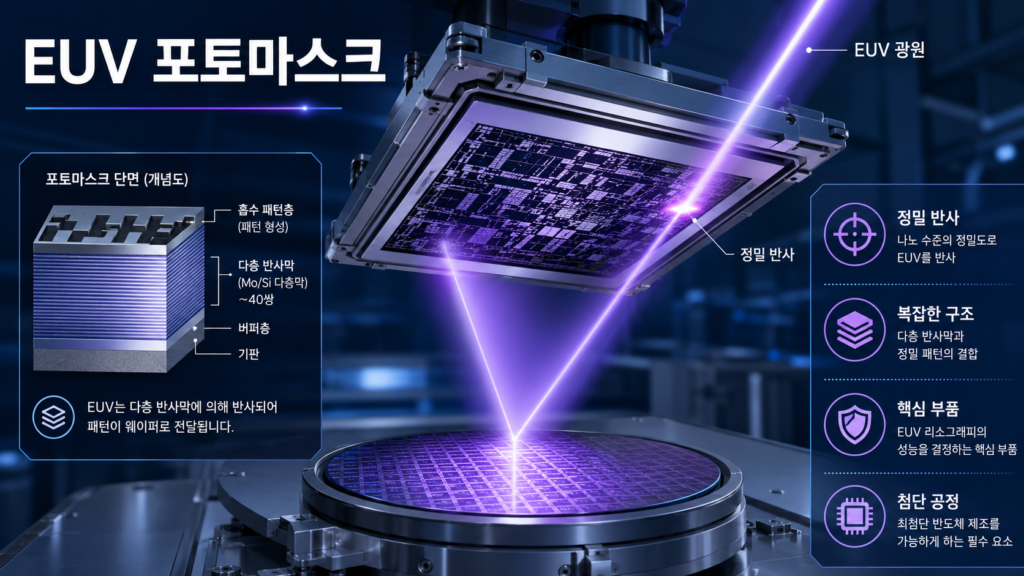

일반적인 노광에서는 빛이 포토마스크를 통과하는 방식이 사용되지만, EUV는 빛의 특성상 투과 방식이 아니라 반사 방식의 마스크를 사용합니다.
즉, EUV 포토마스크는 단순히 빛을 통과시키는 판이 아니라, EUV 빛을 정밀하게 반사해 패턴을 전달하는 특수한 구조입니다.
이 때문에 EUV 포토마스크는 기술 장벽이 높고, 첨단 반도체 공정에서 매우 중요한 핵심 부품으로 평가됩니다.

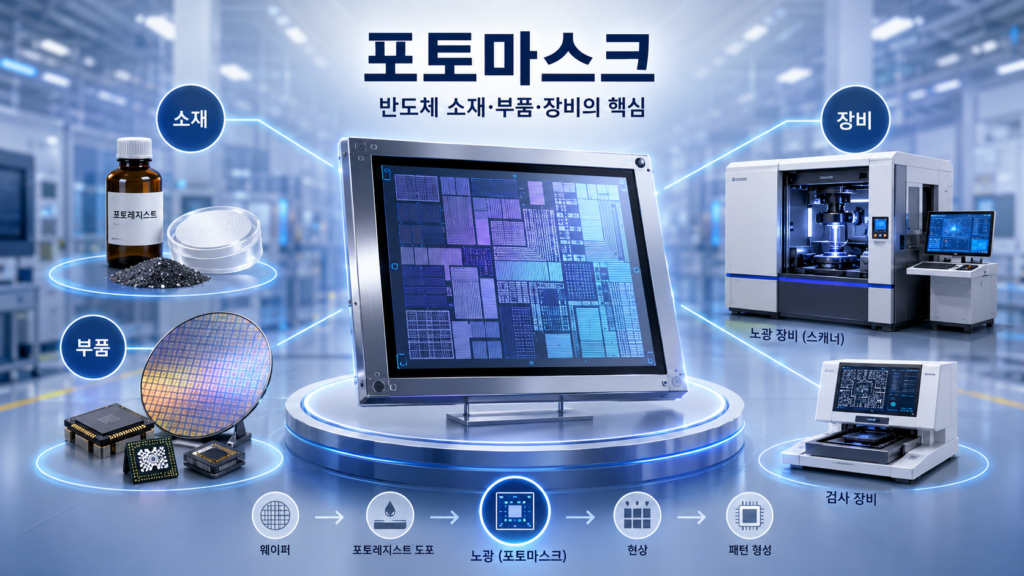

포토마스크와 반도체 소부장
포토마스크는 반도체 소부장에서 부품 또는 소재 성격을 함께 가진 핵심 공정 요소로 볼 수 있습니다.
소부장은 소재, 부품, 장비를 의미합니다.
포토마스크는 포토 공정에서 회로 패턴을 전달하는 정밀 부품입니다.
포토 공정에는 다음 요소들이 함께 필요합니다.
포토마스크
포토레지스트
노광장비
현상액
세정액
검사 장비
포토마스크는 이 중 회로 패턴의 기준을 제공하는 역할을 합니다.
만약 포토마스크 공급이 불안정하거나 품질에 문제가 생기면 포토 공정 전체가 영향을 받을 수 있습니다.
그래서 포토마스크는 반도체 공급망에서 전략적으로 중요한 소부장 요소입니다.
포토마스크와 반도체 8대 공정
포토마스크는 반도체 8대 공정 중 포토 공정의 핵심 요소입니다.
반도체 8대 공정은 웨이퍼 위에 회로를 만들고 칩을 완성하는 과정입니다.
그중 포토 공정은 회로 패턴을 웨이퍼 위에 형성하는 단계입니다.
포토마스크는 이 패턴의 원본 역할을 합니다.
포토마스크 설계
↓
포토마스크 제작
↓
웨이퍼 위 포토레지스트 도포
↓
노광
↓
현상
↓
식각·이온주입 공정으로 연결
이 흐름을 보면 포토마스크는 반도체 회로를 만드는 기준점입니다.
정확한 마스크가 있어야 정확한 회로가 만들어질 수 있습니다.
포토마스크와 AI 반도체

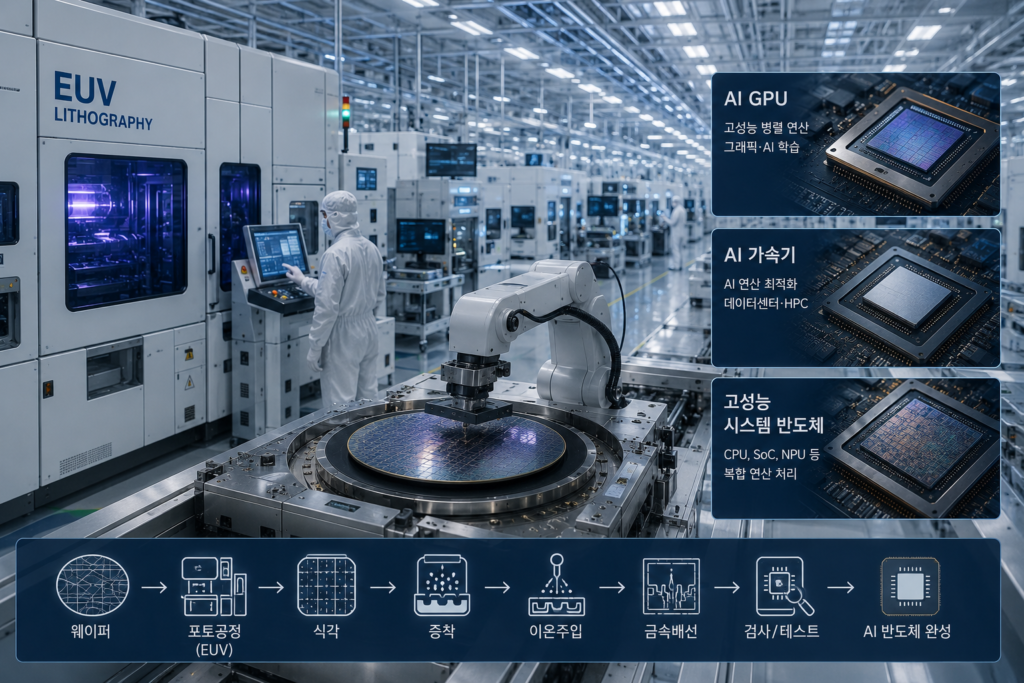

AI 반도체 시대에는 포토마스크의 중요성도 커지고 있습니다.
AI GPU, AI 가속기, 고성능 시스템 반도체는 대부분 첨단 공정에서 생산됩니다.
첨단 공정에서는 매우 미세하고 복잡한 회로 패턴이 필요합니다.
이 회로 패턴을 웨이퍼 위에 반복적으로 구현하려면 고정밀 포토마스크가 필요합니다.

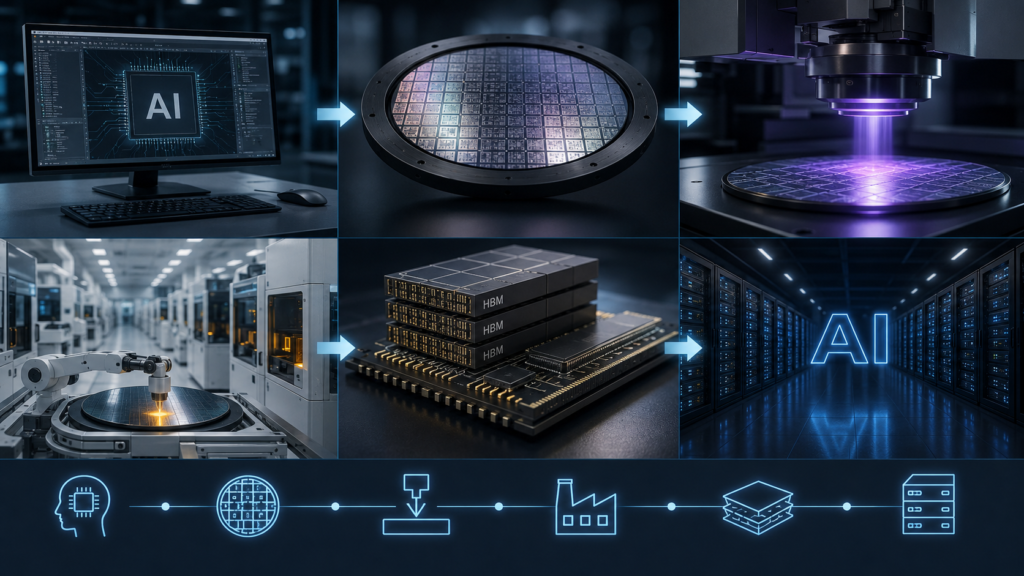

AI 반도체 공급망을 단순하게 보면 다음과 같습니다.
AI 칩 설계
↓
포토마스크 제작
↓
포토 공정과 노광
↓
파운드리 생산
↓
HBM과 첨단 패키징
↓
AI 데이터센터
이 흐름에서 포토마스크는 설계된 회로를 실제 웨이퍼 공정으로 연결하는 핵심 중간 단계입니다.
즉, 포토마스크는 AI 반도체 설계가 실제 칩으로 구현되기 위한 정밀한 회로 원판입니다.
포토마스크와 방산 반도체
DEFENSE SEMI 관점에서 포토마스크는 방산 반도체와도 연결됩니다.
현대 방산 시스템에는 다양한 반도체가 들어갑니다.
AESA 레이더
전자전 장비
위성통신 장비
드론 제어 시스템
미사일 유도 장치
AI 감시정찰 시스템
C4ISR 네트워크 장비
이 장비들에 들어가는 반도체도 포토 공정을 통해 회로가 형성됩니다.
포토마스크는 그 회로 패턴의 원본 역할을 하기 때문에, 방산 반도체 제조에서도 중요한 기반 요소가 됩니다.
방산 분야에서는 성능뿐 아니라 공급망 안정성과 보안성도 중요합니다.
핵심 회로 패턴이 담긴 포토마스크는 설계 정보와도 연결되기 때문에 관리와 신뢰성이 중요합니다.
따라서 포토마스크는 단순한 공정 부품이 아니라, 방산 반도체 공급망에서도 전략적 의미를 가진 요소입니다.

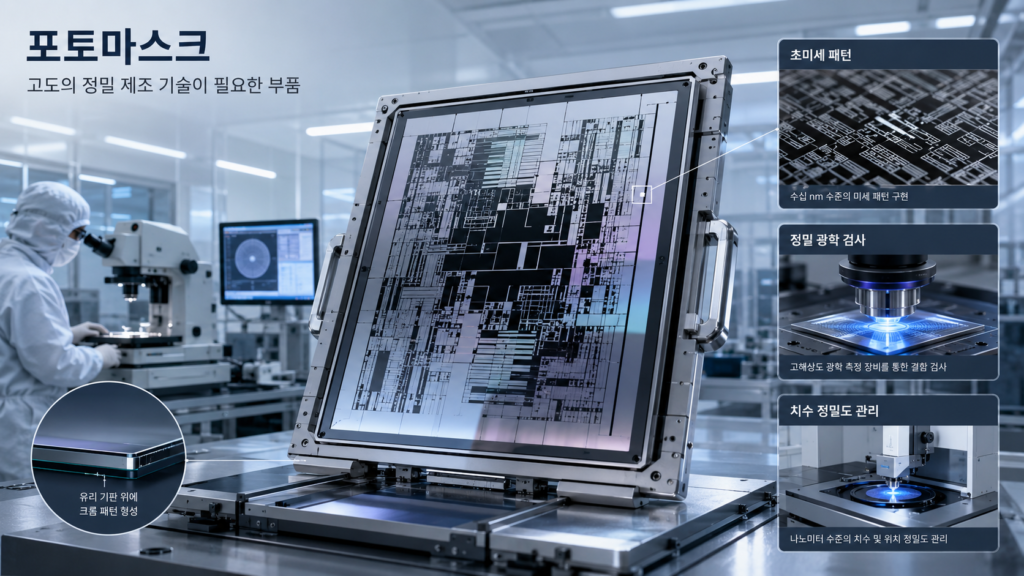

포토마스크 공급망이 중요한 이유
포토마스크는 고도의 정밀 제조 기술이 필요한 부품입니다.
반도체 회로가 미세해질수록 포토마스크의 패턴 정확도, 결함 관리, 검사 기술이 중요해집니다.
만약 포토마스크에 작은 결함이 있으면, 그 결함이 웨이퍼 위 회로 패턴에 반복적으로 영향을 줄 수 있습니다.
또한 첨단 공정용 포토마스크는 제작 난이도가 높고 비용도 큽니다.

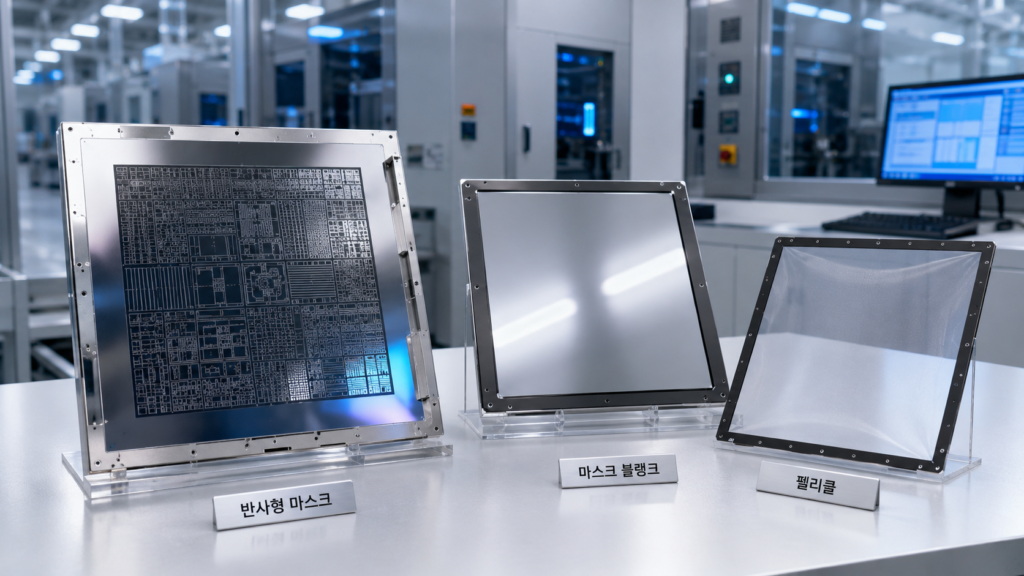

특히 EUV 공정에서는 반사형 마스크, 결함 검사, 마스크 블랭크, 펠리클 같은 요소들이 함께 중요해집니다.
이 때문에 포토마스크 공급망은 반도체 미세공정 경쟁과 직접 연결됩니다.
초보자를 위한 정리
포토마스크를 한 문장으로 정리하면 다음과 같습니다.
포토마스크는 반도체 회로 패턴이 새겨진 정밀한 원본 도면입니다.
조금 더 쉽게 말하면,
웨이퍼 위에 회로를 찍어내기 위한 반도체용 회로 원판입니다.
포토마스크는 포토레지스트, 노광장비와 함께 포토 공정에서 사용됩니다.
포토마스크가 회로 모양을 결정하고, 포토레지스트가 빛에 반응해 그 모양을 웨이퍼 위에 남깁니다.
즉, 포토마스크는 반도체 회로가 실제로 만들어지는 데 필요한 핵심 기준입니다.
DEFENSE SEMI Insight
포토마스크는 반도체 공정에서 설계와 제조를 연결하는 핵심 매개체입니다.
팹리스가 회로를 설계해도, 그 설계가 웨이퍼 위에 구현되려면 포토 공정을 거쳐야 합니다.
그리고 포토 공정에서 회로 패턴의 기준이 되는 것이 포토마스크입니다.
AI GPU, 모바일 AP, HBM, 고성능 시스템 반도체가 발전할수록 회로는 더 미세하고 복잡해집니다.
그만큼 포토마스크의 정밀도와 결함 관리도 더 중요해집니다.
DEFENSE SEMI 관점에서 포토마스크는 AI 반도체와 방산 반도체를 현실로 구현하는 회로 원판입니다.
AESA 레이더, 전자전 장비, 드론 제어 시스템, 위성통신 장비에 들어가는 반도체도 결국 웨이퍼 위에 회로 패턴을 형성해야 합니다.
결국 포토마스크를 이해한다는 것은 단순히 공정 부품 하나를 아는 것이 아닙니다.
반도체 설계가 어떻게 제조 공정으로 넘어가고, 왜 회로 패턴 기술이 공급망 경쟁력과 국가 안보에 연결되는지를 이해하는 출발점입니다.
FAQ
Q1. 포토마스크는 무엇인가요?
포토마스크는 반도체 회로 패턴이 새겨진 정밀한 원본 도면입니다.
포토 공정에서 노광장비가 포토마스크의 패턴을 웨이퍼 위에 전달합니다.
Q2. 포토마스크와 포토레지스트는 무엇이 다른가요?
포토마스크는 회로 패턴이 담긴 원판입니다.
포토레지스트는 빛에 반응해 웨이퍼 위에 패턴을 형성하는 감광 소재입니다.
즉, 포토마스크가 회로 모양을 제공하고, 포토레지스트가 그 모양을 웨이퍼 위에 남깁니다.
Q3. EUV 포토마스크가 중요한 이유는 무엇인가요?
EUV 공정은 매우 짧은 파장의 빛을 사용해 미세 회로를 만드는 기술입니다.
EUV 포토마스크는 일반 마스크보다 구조가 복잡하고 정밀도가 높아야 합니다.
그래서 첨단 반도체 미세공정에서 핵심 부품으로 평가됩니다.
