절연막 소재란? 반도체 산화막·High-K·Low-K 쉽게 이해하기

절연막 소재란? 반도체 회로를 분리하고 신호·전력·신뢰성을 지키는 핵심 공정 소재

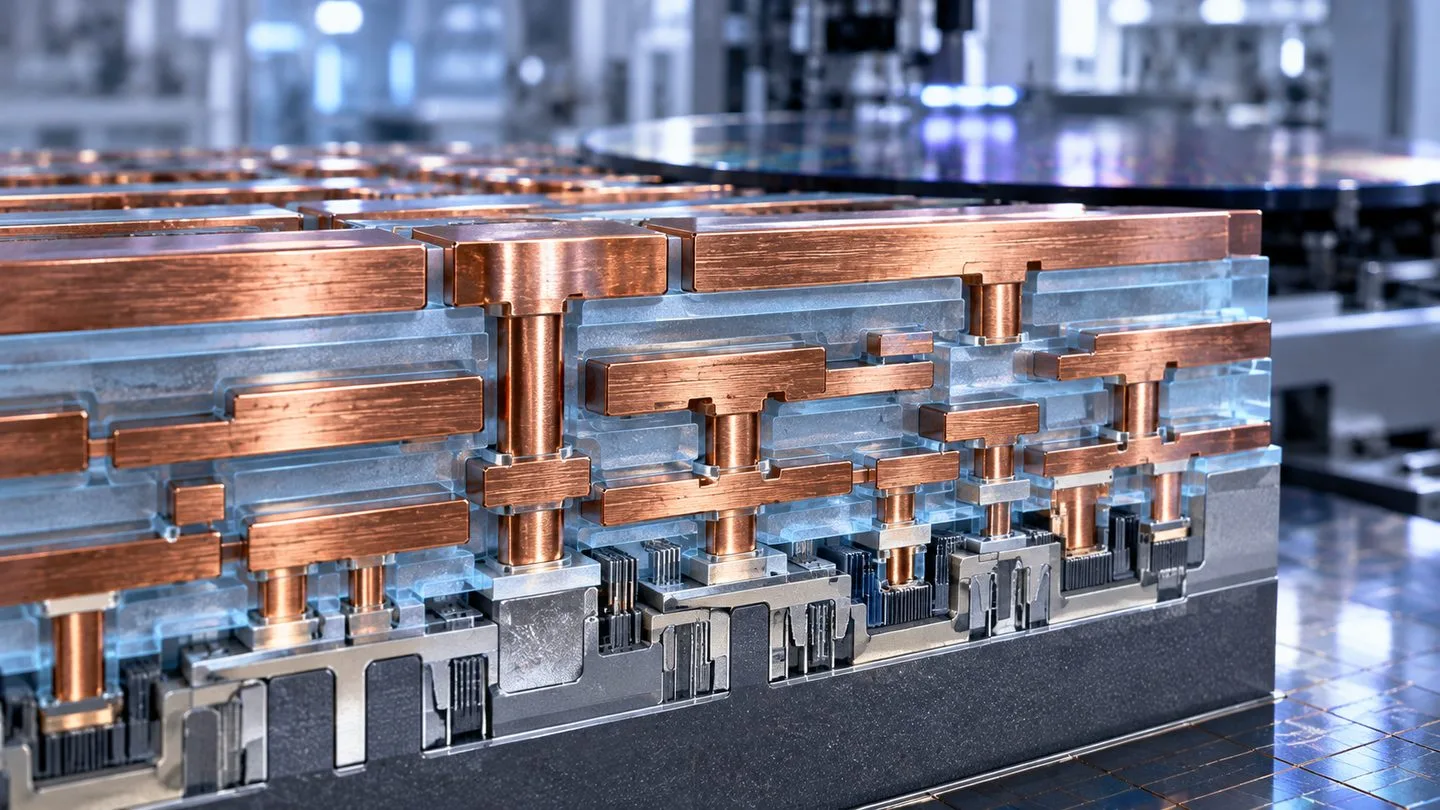

절연막 소재란 반도체 내부에서 전기가 원하지 않는 곳으로 흐르지 않도록 막고, 회로와 금속 배선을 서로 분리하는 재료입니다. 실리콘 산화막(SiO₂), 질화막(SiN), 저유전율(Low-K)·고유전율(High-K) 소재가 대표적입니다.

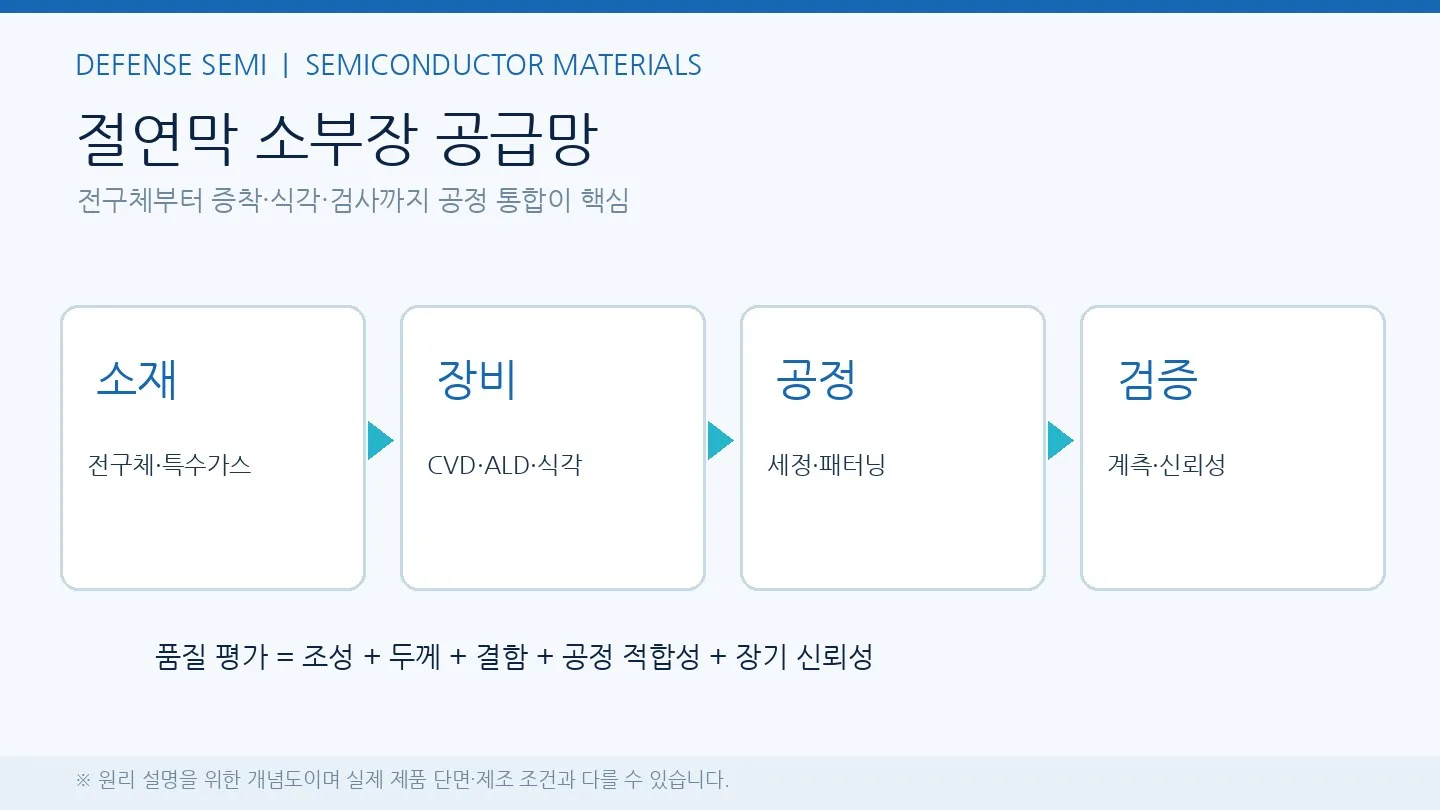

칩은 전기가 잘 흐르는 부분과 반드시 차단해야 하는 부분이 함께 있어야 작동합니다. 절연막은 회로의 누설전류를 줄이고 신호 간섭을 관리하는 보이지 않는 기반이므로, 반도체 소재와 장비 공급망을 이해할 때 빼놓을 수 없습니다.

절연막 소재란 무엇인가?

반도체 절연막은 웨이퍼 위에 아주 얇게 형성하는 전기적 차단층입니다. 금속선이 서로 닿지 않게 하거나, 트랜지스터의 특정 영역을 보호하고, 다른 막을 가공할 때 기준층이 되기도 합니다. 목적에 따라 필요한 막 두께와 조성도 달라집니다.

일상에서 전선 겉의 피복을 생각하면 이해하기 쉽습니다. 다만 칩 내부 절연막은 눈에 보이는 피복이 아니라 나노미터 수준까지 정밀하게 관리하는 박막입니다. 전기 차단 외에도 열·수분·플라즈마 환경을 견디는 성능이 필요합니다.

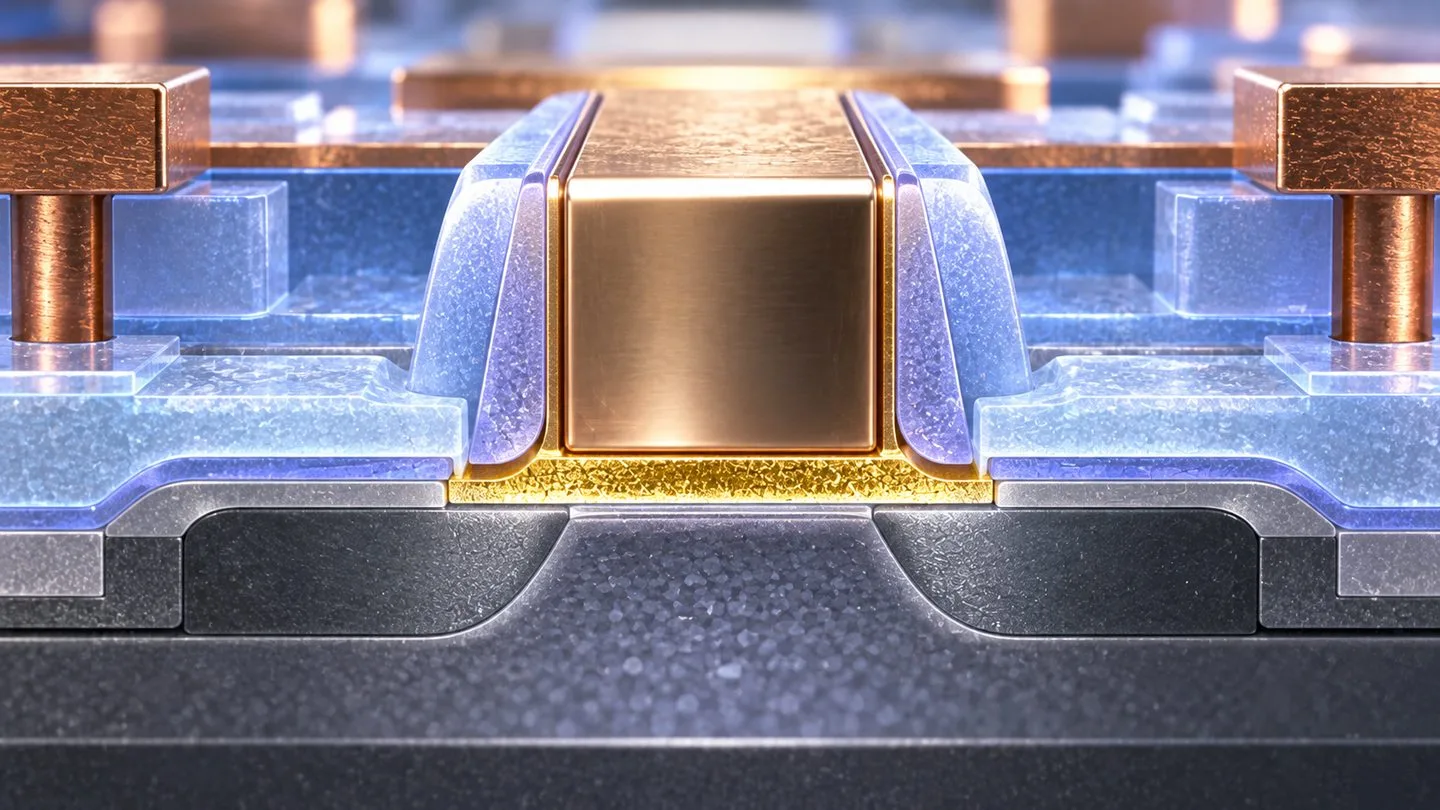

반도체 절연막 적용 구조를 표현한 AI 생성 개념 이미지

트랜지스터는 전류를 켜고 끄는 스위치입니다. 그런데 이웃한 회로나 금속 배선으로 전류가 새어 나가면 전력 손실이 발생하고 오동작 위험이 커집니다. 절연막은 전기가 이동해야 하는 경로와 지나가면 안 되는 영역을 구분해 줍니다.

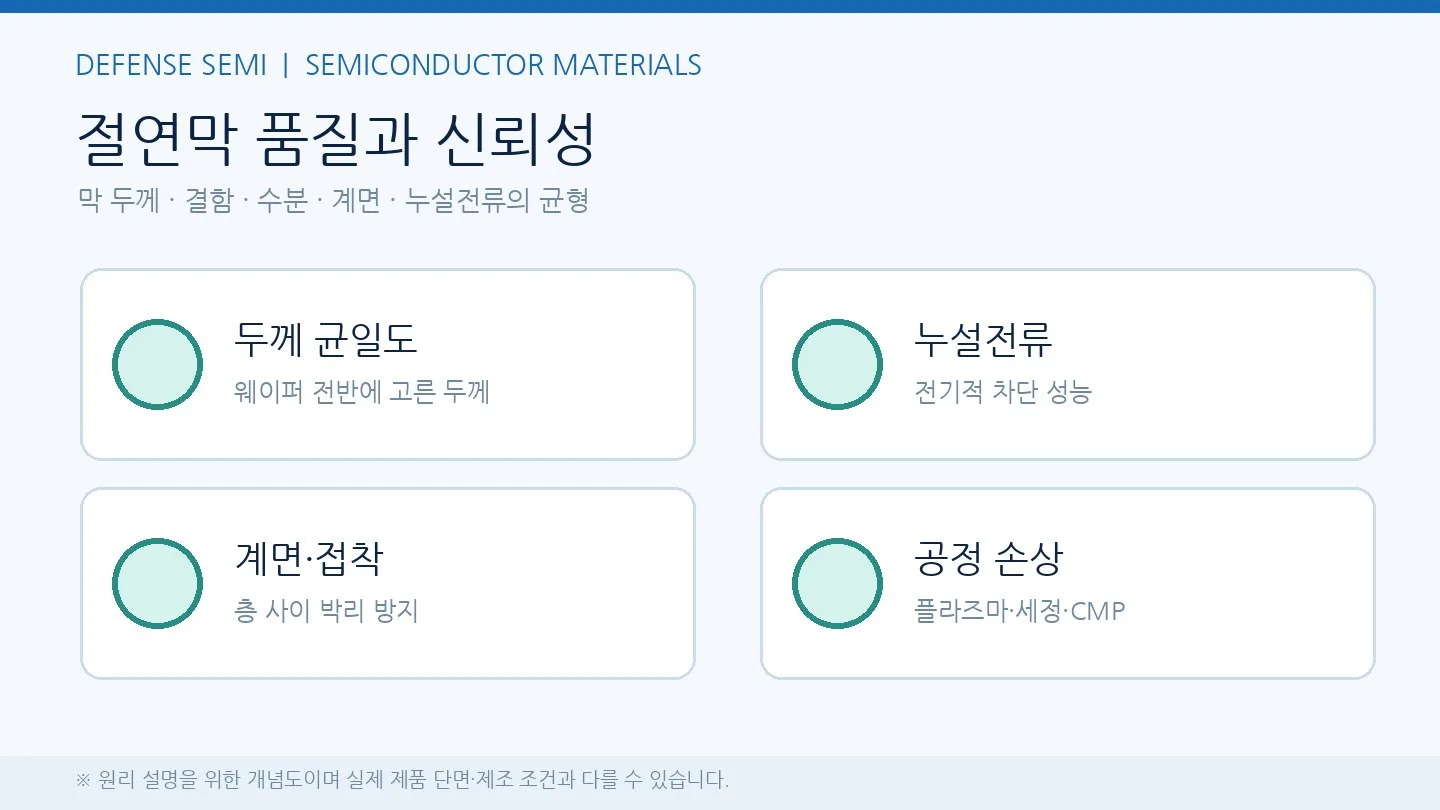

절연막의 성능은 단순히 “전류를 못 흐르게 한다”는 조건으로 끝나지 않습니다. 같은 두께에서도 누설전류와 유전율, 절연 파괴 특성이 다를 수 있습니다. 그래서 제조사는 절연 특성과 공정 내구성, 장기 신뢰성을 함께 평가합니다.

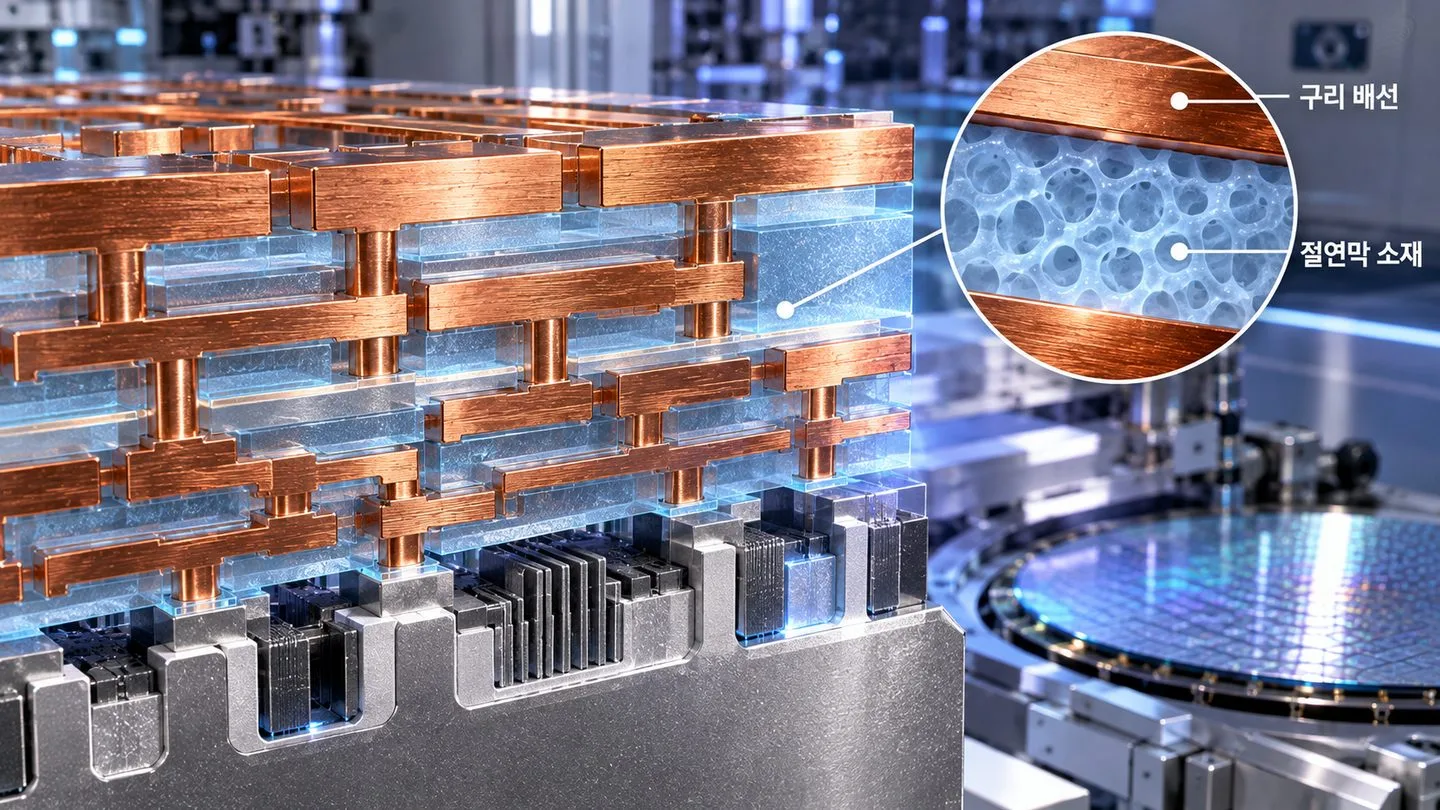

반도체 절연막 적용 구조를 표현한 AI 생성 개념 이미지

절연막은 트랜지스터 게이트 아래, 이웃한 소자를 분리하는 공간, 금속 배선 사이, 칩 표면의 보호층 등 여러 위치에 사용됩니다. 트랜지스터를 만드는 FEOL과 배선을 완성하는 BEOL에서 같은 절연막이라는 이름을 쓰더라도 목적은 다릅니다.

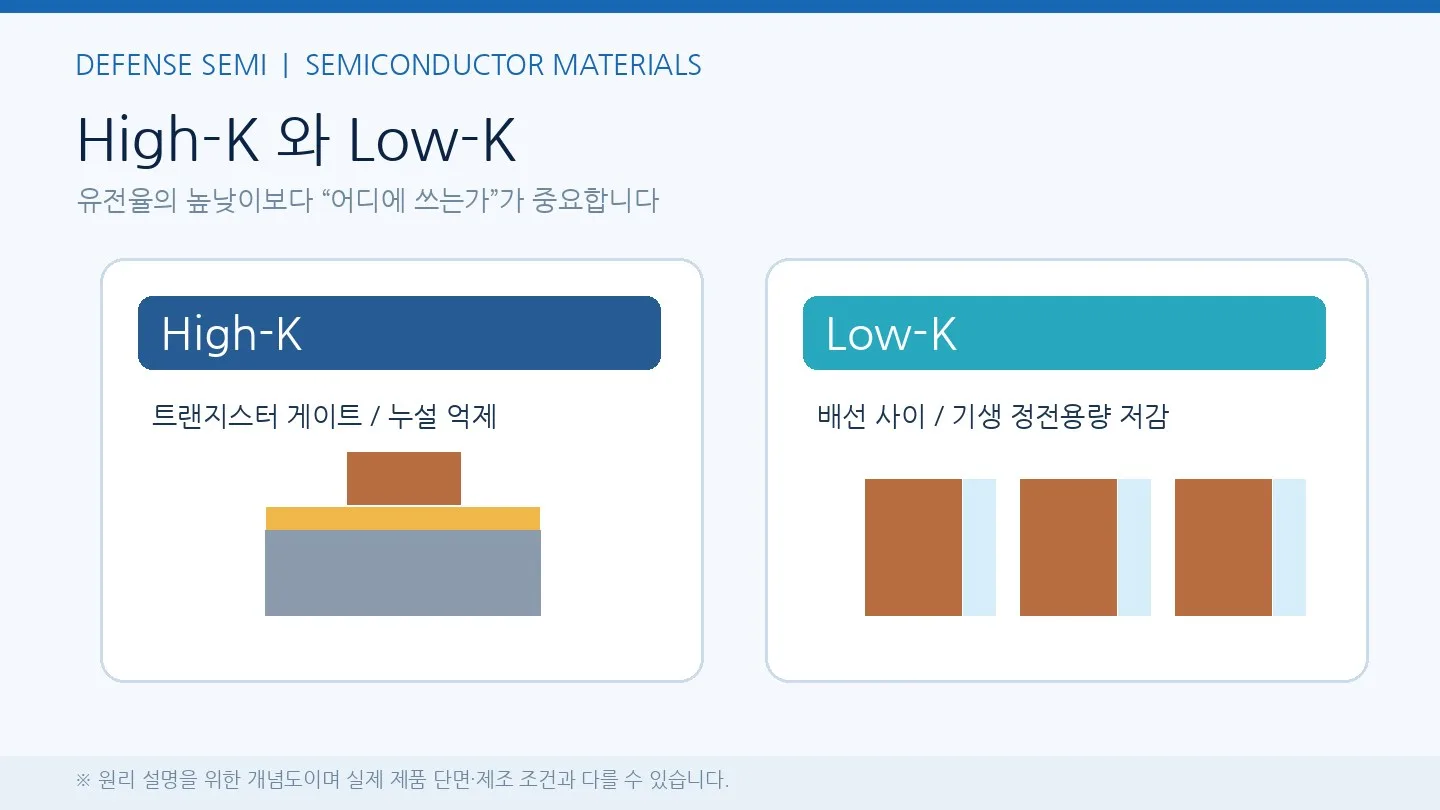

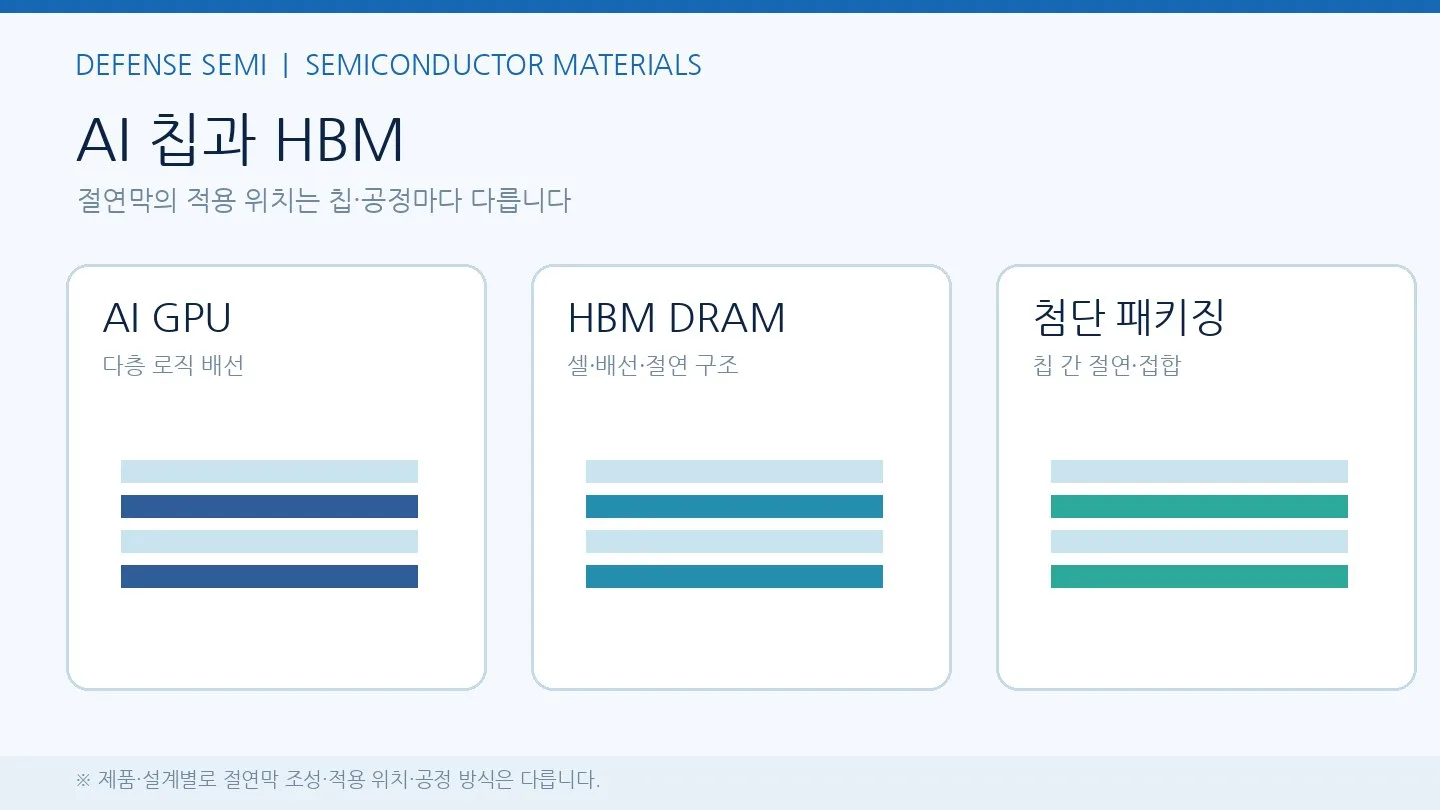

예를 들어 게이트 절연막은 스위치를 정밀하게 제어하는 데 중요하고, 배선 사이 절연막은 신호 간섭과 RC 지연 관리에 중요합니다. 제품별 구조가 다르기 때문에 절연막을 하나의 재료나 하나의 공정으로 묶어 이해하면 실제 산업을 잘못 해석할 수 있습니다.

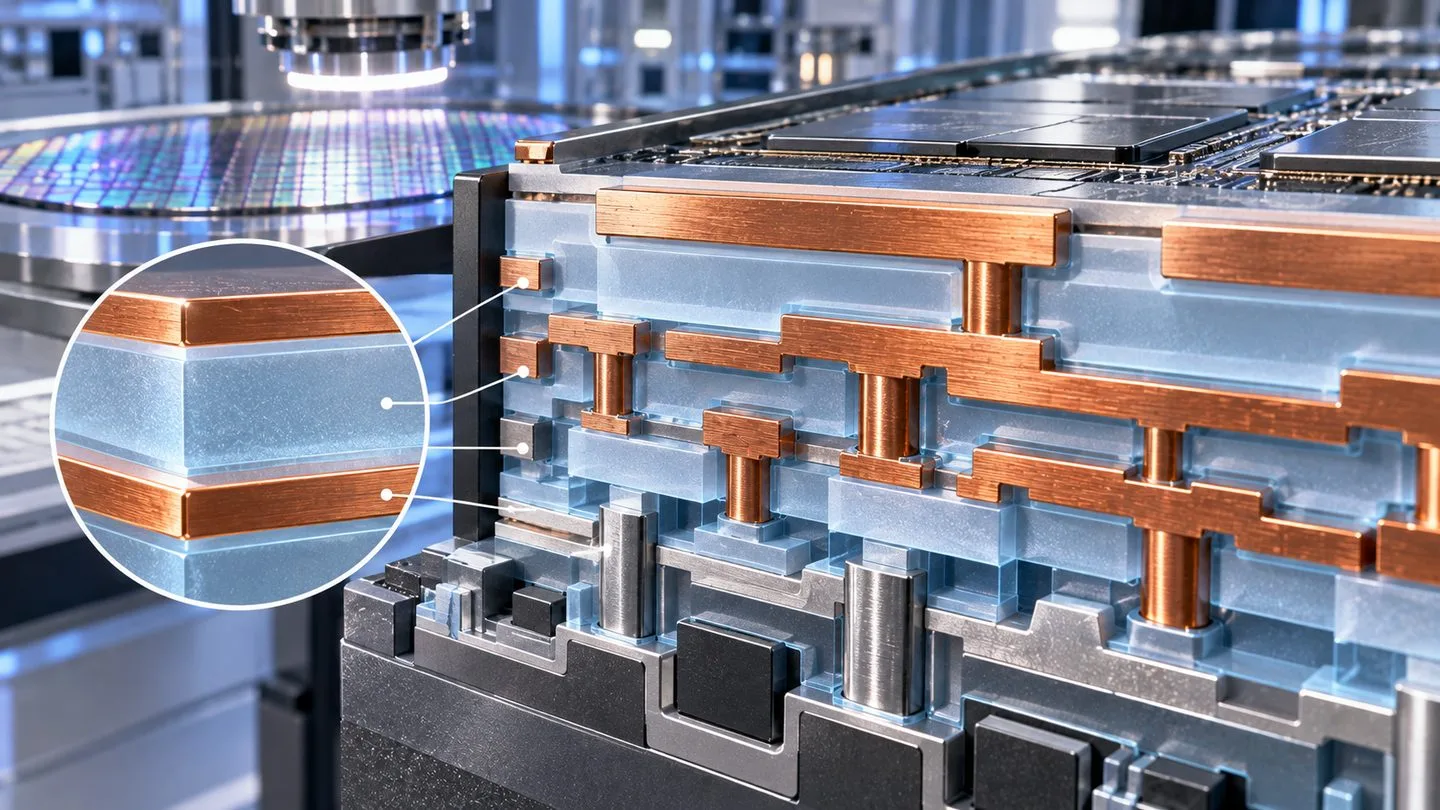

반도체 절연막 적용 구조를 표현한 AI 생성 개념 이미지

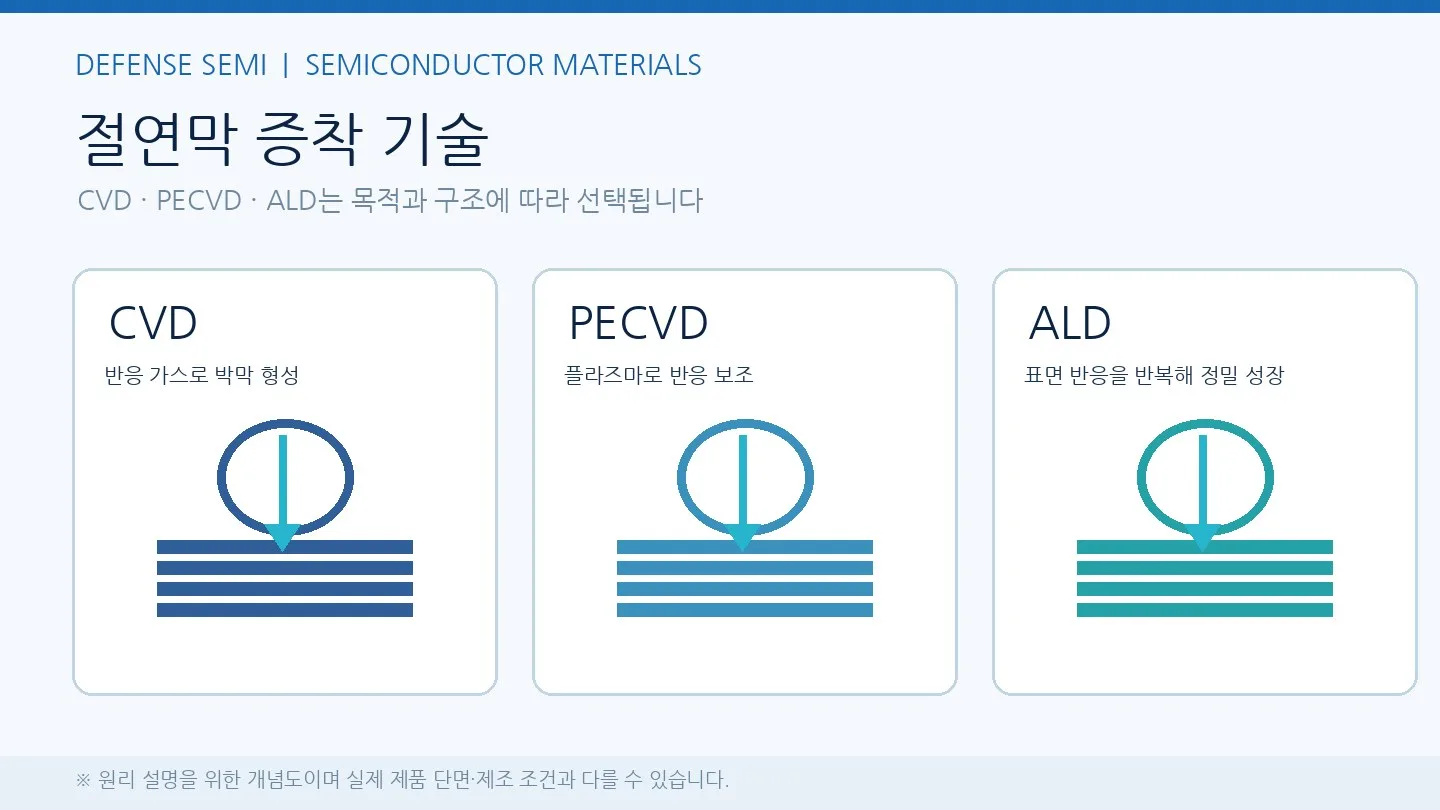

이산화규소(SiO₂)는 실리콘과 잘 맞고 절연 특성이 안정적이어서 오랫동안 반도체 공정의 기반이 됐습니다. 열산화나 증착을 통해 만들 수 있으며, 소자 분리·절연·표면 보호 등 폭넓은 목적에 쓰입니다.

예를 들어 STI(얕은 트렌치 절연)는 이웃한 트랜지스터 사이의 홈을 절연물로 채워 전기적으로 분리합니다. 최신 공정에서도 산화막 품질이 중요하지만, 요구 성능에 따라 다른 절연 재료를 함께 사용합니다.

반도체 절연막 적용 구조를 표현한 AI 생성 개념 이미지

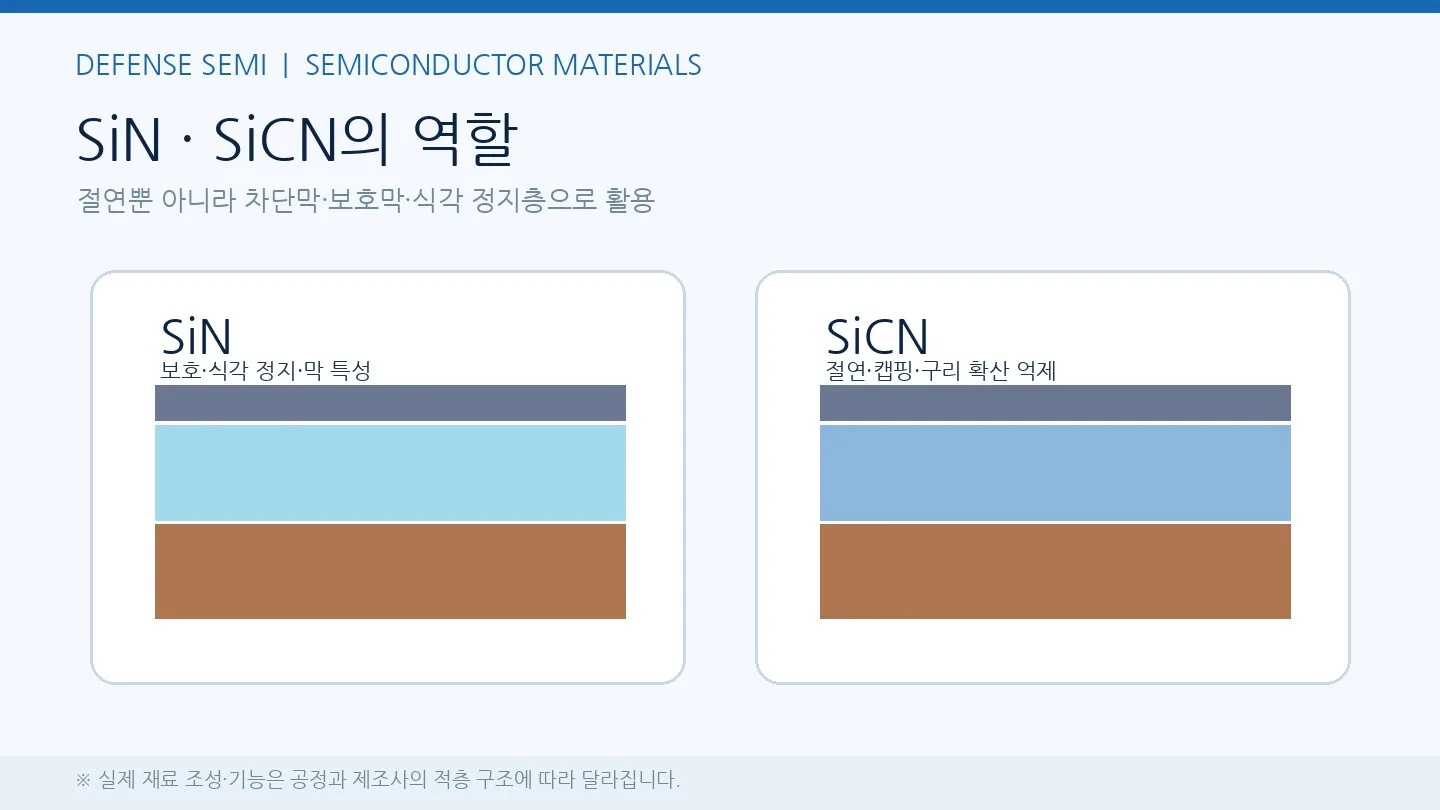

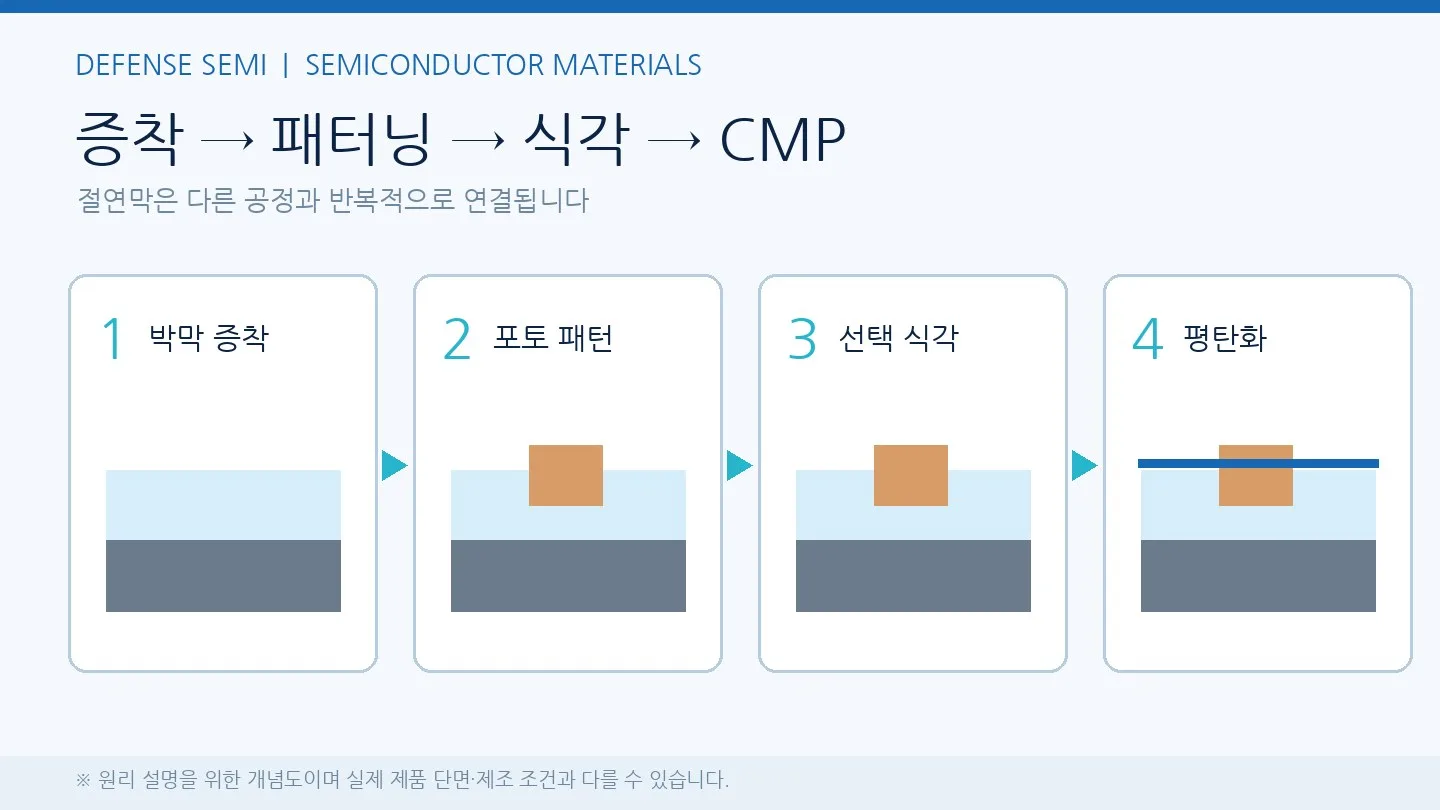

실리콘 질화막(SiN)과 실리콘 탄질화막(SiCN)은 공정에서 보호막, 확산 차단층, 식각 정지층, 캡핑막 같은 역할을 할 수 있습니다. 산화막과 식각 반응이나 수분·확산에 대한 특성이 달라 특정 위치에 선택적으로 사용합니다.

예를 들어 구리 배선 주변에는 금속이 절연막으로 이동하는 것을 억제하는 층이 필요합니다. 다만 같은 SiN·SiCN이라는 이름이라도 실제 조성, 증착 방식, 사용 목적은 다르므로 모든 장비나 배선 공정에 동일하게 적용된다고 단정할 수 없습니다.
