반도체 구리 배선의 신호 지연과 간섭을 줄이는 저유전율 절연 소재
대표 이미지 · Low-K 절연막과 구리 배선의 개념 시각화 (AI 생성)
Low-K 소재란 반도체 칩 내부의 금속 배선 사이에 들어가는, 유전율(k)이 낮은 절연 재료를 말합니다. 배선이 좁고 복잡해질수록 신호 지연과 간섭이 문제가 되는데, Low-K는 이러한 문제를 완화하는 핵심 소재입니다.
반도체 산업을 “트랜지스터를 작게 만드는 경쟁”으로만 보면 놓치기 쉬운 부분이 있습니다. 계산 결과를 전달하는 금속 배선도 빠르고 정확해야 칩 전체 성능이 올라갑니다. 이때 구리(Cu) 배선과 함께 중요해지는 소재가 바로 Low-K입니다.
Low-K 소재란 무엇인가?
Low-K의 K는 절연체가 전기장을 얼마나 잘 저장하는지를 나타내는 유전율(dielectric constant)을 뜻합니다. 반도체에서는 전류가 흐르는 금속 배선 사이에 절연막을 넣어 서로 닿지 않도록 합니다.
Low-K는 기존 이산화규소(SiO₂, k 약 3.9)보다 유전율을 낮춘 절연막입니다. 인접한 금속 배선 간 기생 정전용량을 줄여 전기 신호 전달의 부담을 낮추는 것이 핵심 목적입니다.
쉽게 말해 전기가 직접 통하지 않게 막는 역할과 함께, 이웃 배선끼리 영향을 주고받는 정도를 줄이는 역할도 합니다.

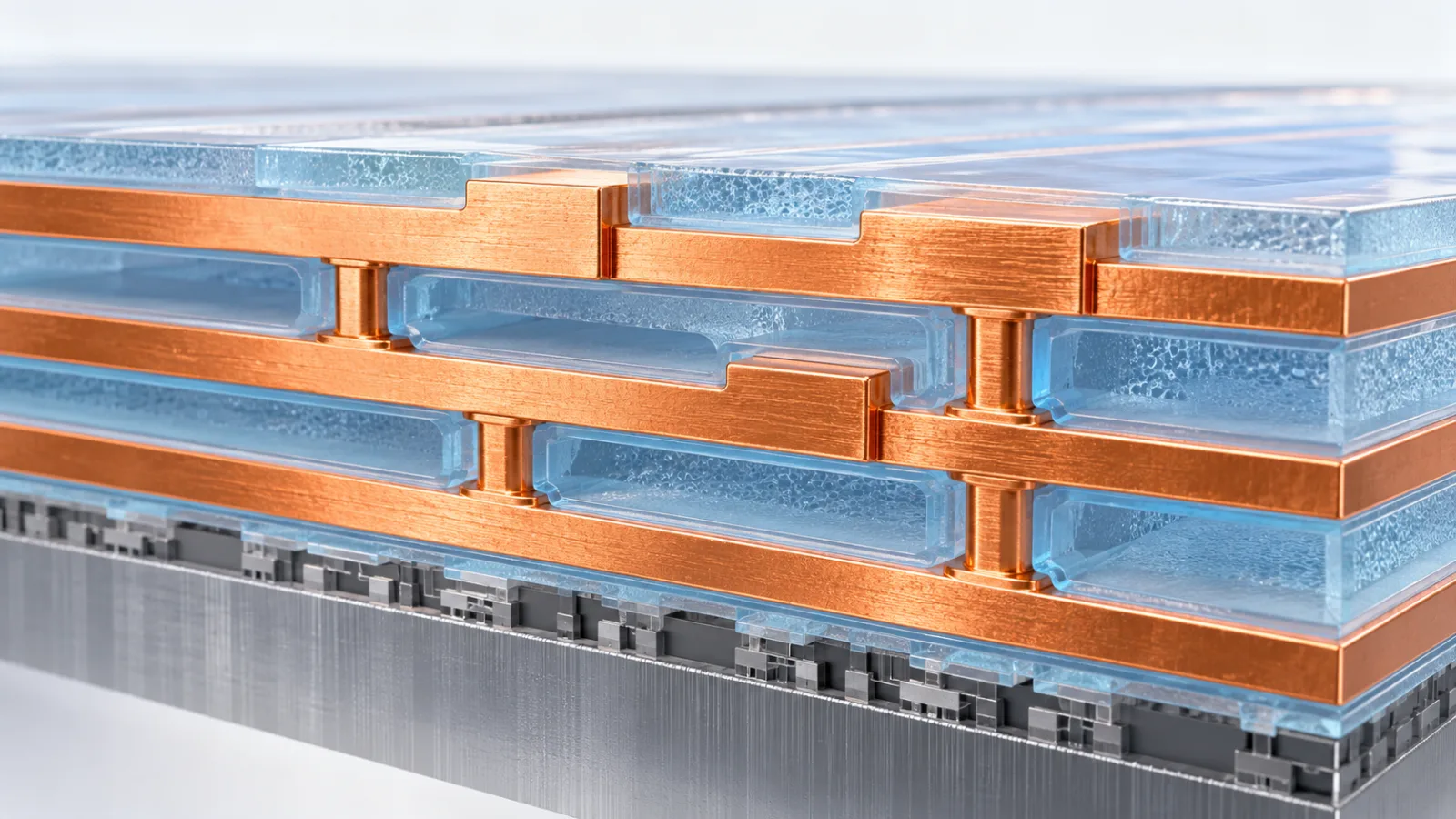

개념 이미지 · 구리 배선 사이의 반투명 절연층 (AI 생성, 실제 단면 사진 아님)
Low-K를 쉽게 비유하면
사람이 많은 복도에서 여러 사람이 동시에 말을 하면 서로의 소리가 섞여 듣기 어렵습니다. 반도체 배선도 매우 촘촘해지면 옆 배선의 전기적 영향으로 신호가 늦어지거나 간섭이 발생할 수 있습니다.
Low-K는 복도 사이에 간섭을 줄이는 칸막이를 설치하는 것과 비슷합니다. 다만 벽을 더 두껍게 만드는 방식이 아니라, 절연막 자체의 전기적 성질을 바꾸어 영향을 줄이는 방식입니다.

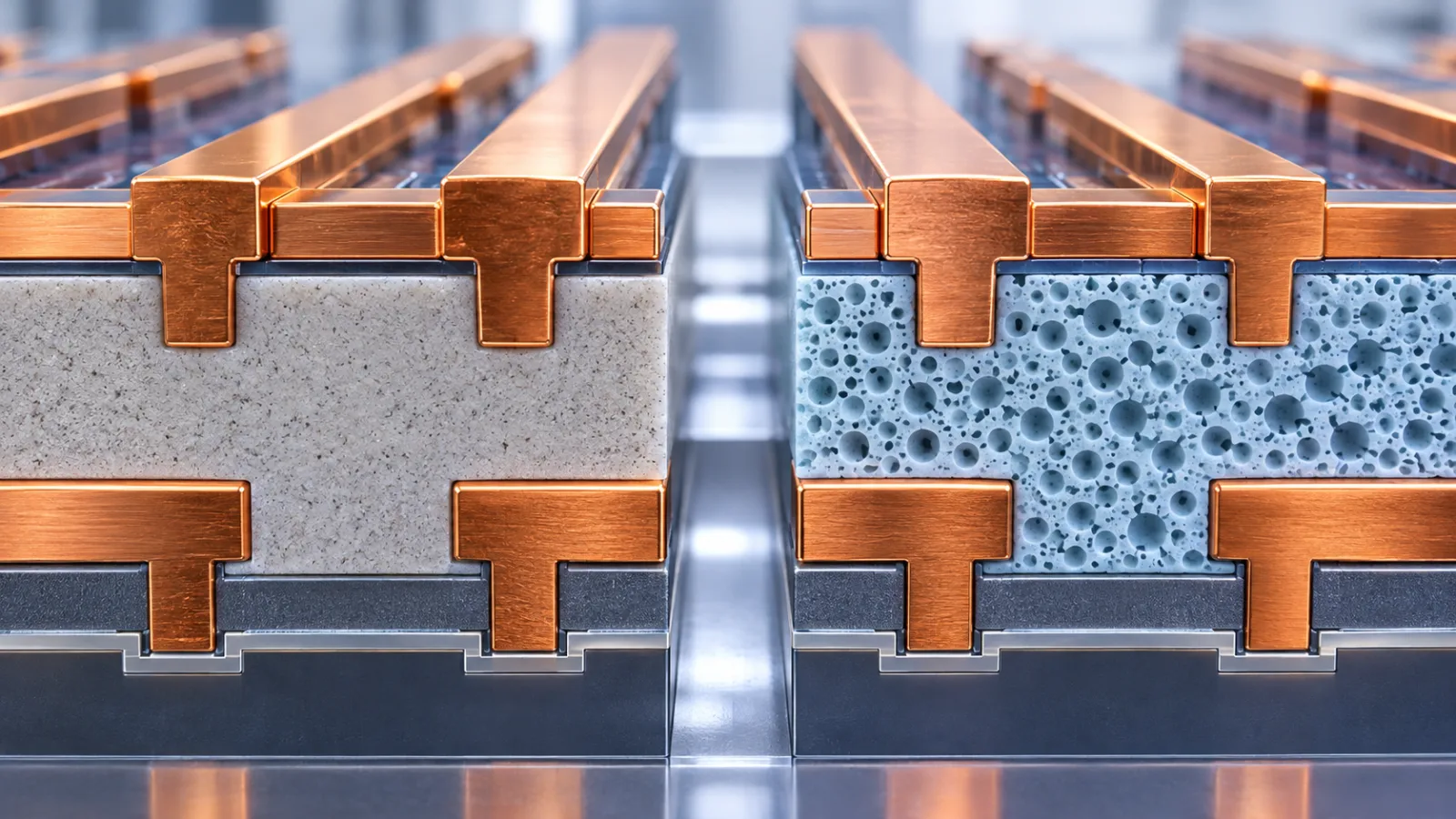

비교 이미지 · 일반 절연막과 다공성 Low-K 구조의 차이 (AI 생성 개념도)
유전율(k)과 RC 지연의 관계
배선에는 저항(R)과 기생 정전용량(C)이 존재합니다. 전기 신호가 이동할 때 이 두 특성은 지연에 영향을 줍니다. 이를 흔히 RC 지연이라고 부릅니다.
Low-K를 사용하면 동일한 배선 구조에서 정전용량(C)을 낮출 수 있어 RC 지연과 배선 간 간섭을 줄이는 데 유리합니다. 그러나 실제 칩의 속도는 배선 길이·저항·구조·회로 설계 등 여러 조건에 함께 영향을 받습니다.

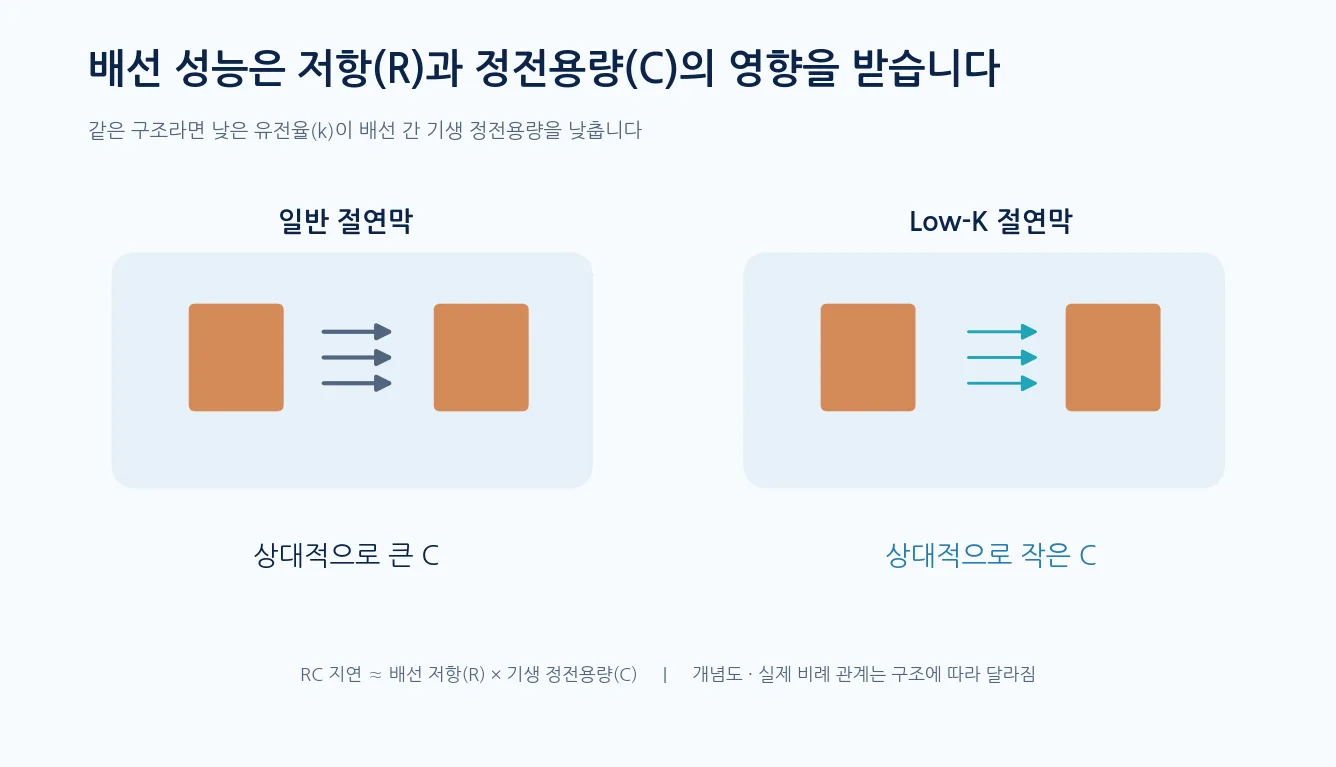

기술 도식 · RC 지연과 기생 정전용량의 관계 (설명용)
왜 Low-K 소재가 중요한가?
반도체의 트랜지스터가 아무리 빨리 계산해도 그 결과를 전달하는 금속 배선이 느리면 칩 전체 성능에 한계가 생깁니다. 미세공정에서는 배선이 더 좁아지고 배선 사이 거리가 가까워져 간섭과 지연이 중요한 문제가 됩니다.
그래서 첨단 로직 반도체에는 구리 배선과 낮은 유전율의 절연막을 함께 적용해 배선의 전기적 성능을 개선하는 기술이 중요해졌습니다. 반면 Low-K 소재만 바꾼다고 모든 칩의 처리속도가 일정 비율로 올라가는 것은 아닙니다.

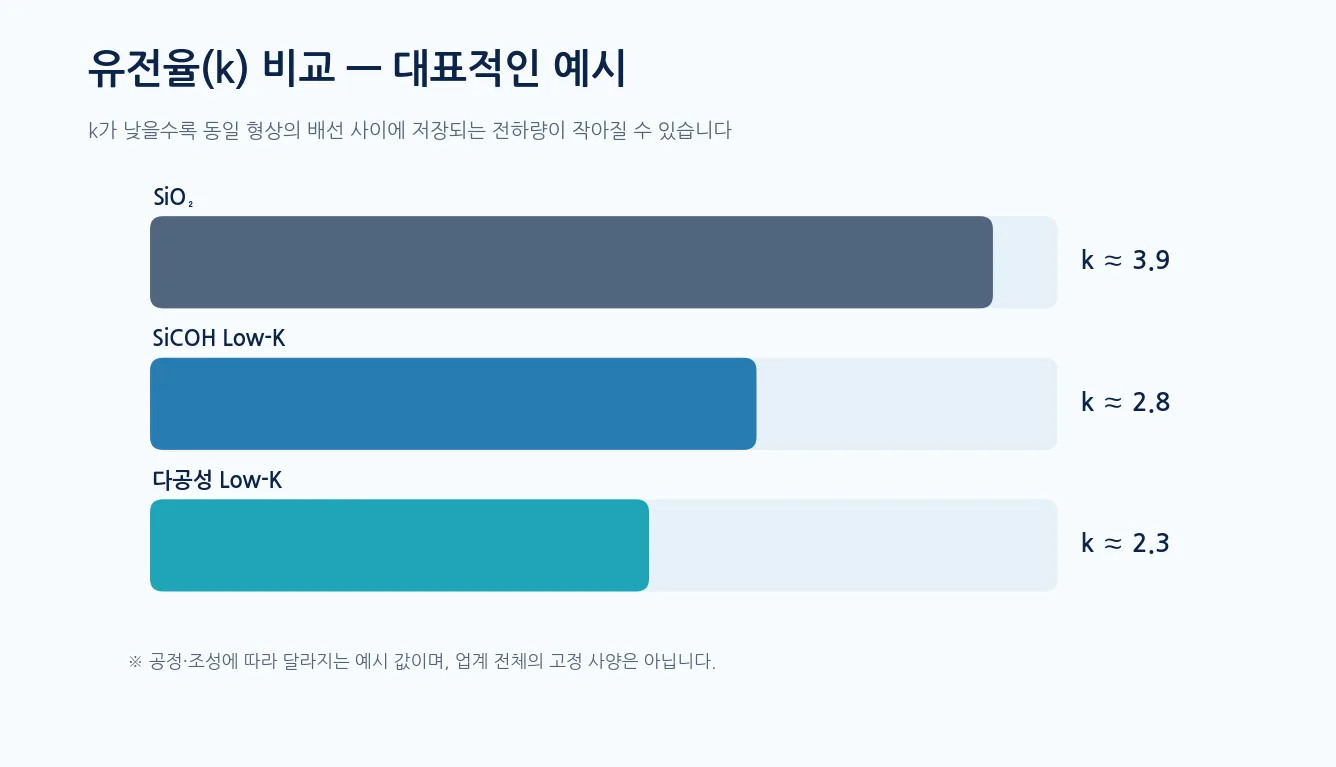

기술 도식 · 대표적인 절연 소재의 유전율 예시 (값은 조성·공정에 따라 달라짐)
Low-K 소재에는 어떤 종류가 있나?
대표적인 Low-K 계열에는 탄소가 포함된 산화규소 기반의 SiCOH와 이를 다공성으로 만든 porous SiCOH가 있습니다. 유기계 저유전율 소재 등도 연구·활용되어 왔으며, 공정에 따라 사용 재료가 달라집니다.
소재 내부에 미세한 빈 공간을 만들면 전체 유전율을 더 낮출 수 있습니다. 이것이 다공성 Low-K의 기본 아이디어입니다. 다만 빈 공간이 많아지면 소재가 약해지고 공정 중 손상되기 쉬워질 수 있습니다.

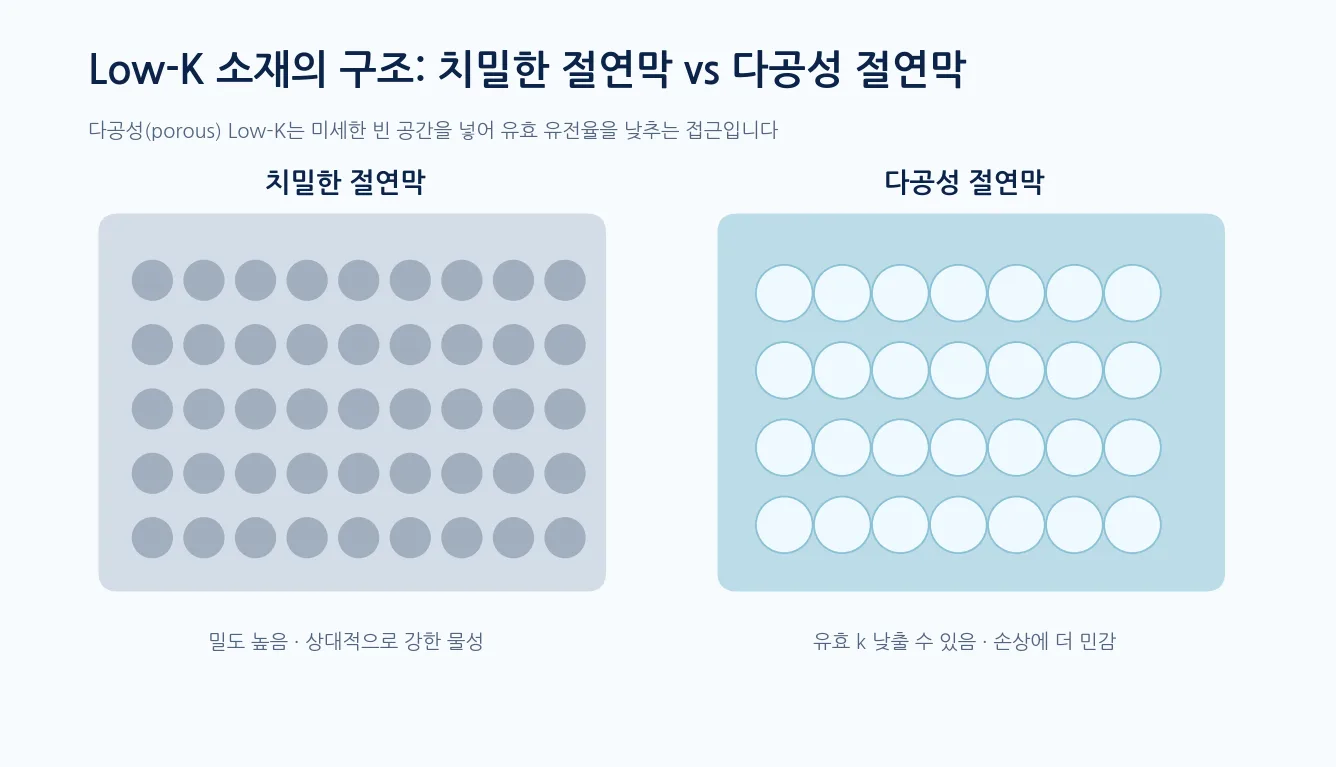

기술 도식 · 치밀한 절연막과 다공성 Low-K의 미세구조 비교 (설명용)
구리 배선과 Low-K는 어떻게 함께 작동하나?
구리는 전기 저항이 낮아 고성능 반도체 배선에 쓰이는 대표적인 금속입니다. 하지만 배선이 촘촘해지면 배선 사이에 발생하는 정전용량도 커지기 쉽습니다.
그래서 전류를 잘 흐르게 하는 구리와, 인접 배선 사이의 정전용량을 낮추는 Low-K를 함께 사용합니다. 이러한 금속 배선·절연막 층은 트랜지스터가 완성된 뒤 형성하는 BEOL(Back-End-of-Line) 공정의 핵심 요소입니다.

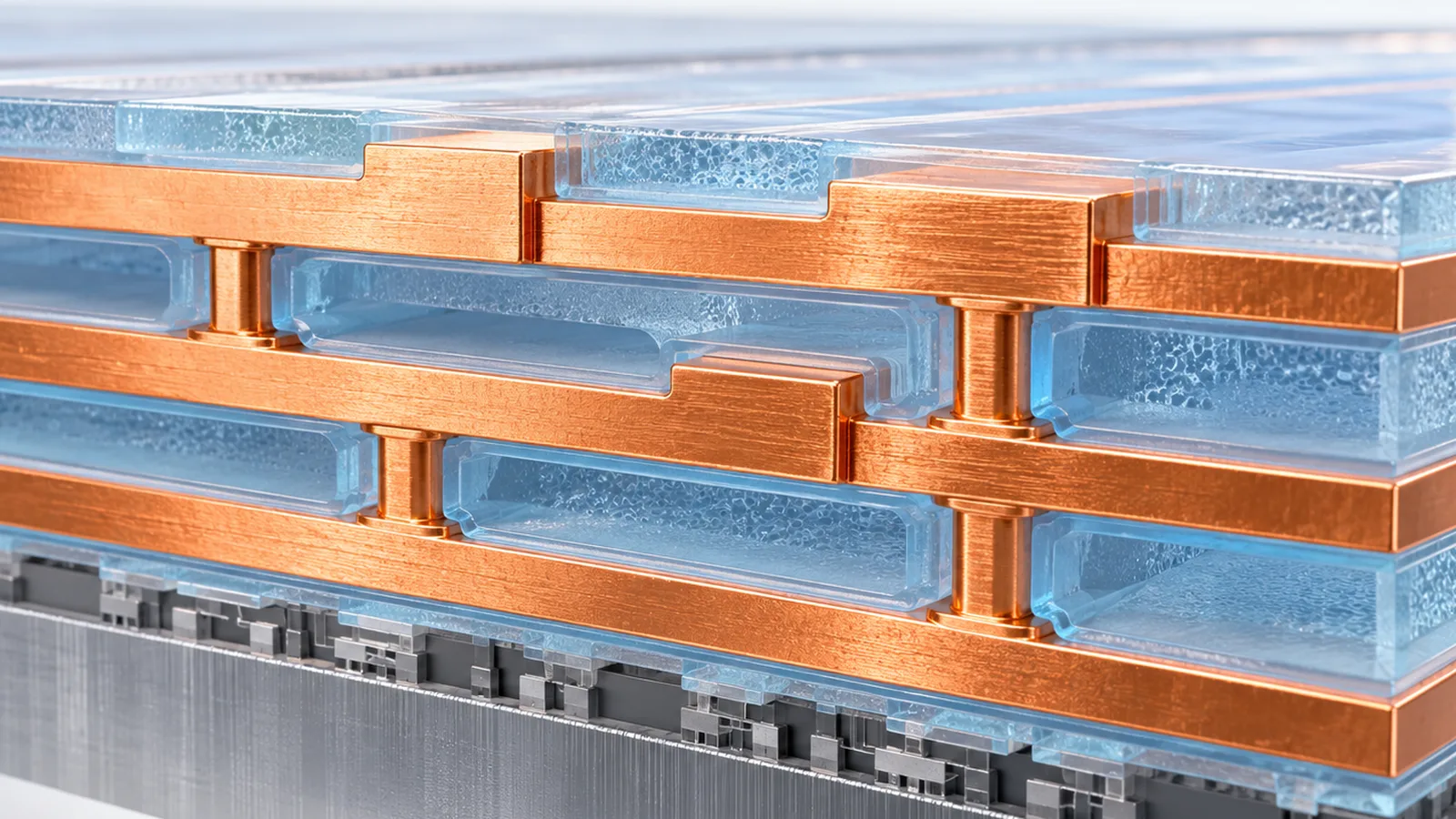

개념 이미지 · 다층 구리 배선과 절연막의 연결 구조 (AI 생성)
Low-K 소재는 어떻게 만들어지고 적용되나?
대표적인 SiCOH 계열 Low-K 절연막은 PECVD 같은 증착 기술을 이용해 얇은 막으로 형성할 수 있습니다. 이후 포토·식각으로 홈과 연결 구멍을 만들고, 확산 방지층·구리 채움·CMP 평탄화 등의 과정을 거쳐 배선 구조를 완성합니다.
다공성 Low-K의 경우 증착된 막에 공극을 형성하는 추가 공정이 필요할 수 있습니다. 실제 공정 순서와 소재 조성은 제조사·세대·배선층에 따라 다릅니다.
개념 이미지 · 반도체 증착 장비 내부와 웨이퍼 (AI 생성)
공정에서 어떤 문제가 발생할 수 있을까?
Low-K 소재의 가장 큰 과제는 유전율과 내구성의 균형입니다. 다공성을 늘려 유전율을 낮추면 기계적 강도가 약해질 수 있고, 식각·애싱·습식 세정·CMP 같은 후속 공정 중 표면이 손상될 수 있습니다.
특히 수분이 침투하거나 표면 성질이 바뀌면 유전율, 누설 전류, 장기 신뢰성에 악영향을 줄 수 있습니다. 그래서 소재 단독 성능보다 전체 공정과의 통합 적합성, 수율, 신뢰성 평가가 중요합니다.

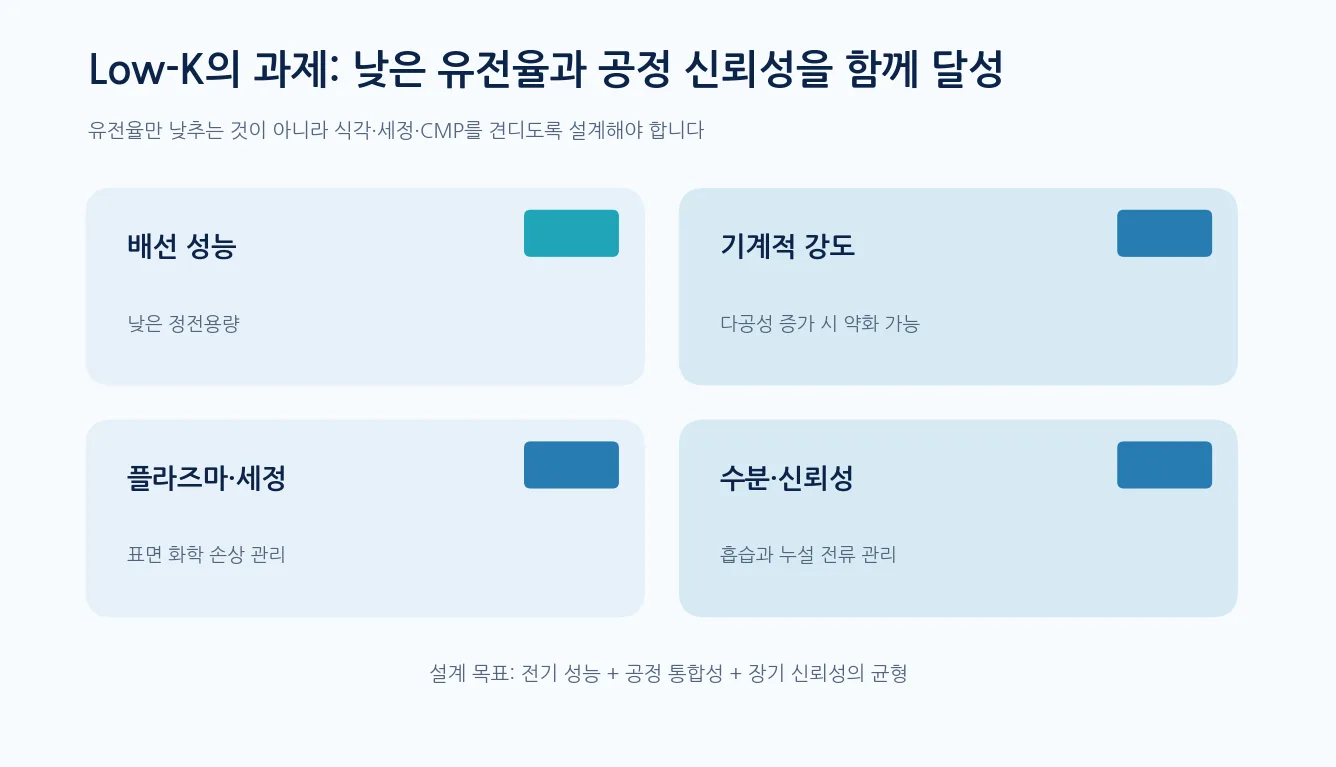

기술 도식 · Low-K의 유전율·강도·공정 손상·신뢰성 균형 (설명용)
Low-K와 AI 반도체·HBM의 관계
AI GPU와 고성능 CPU는 많은 트랜지스터와 복잡한 금속 배선을 갖는 대표적인 로직 칩입니다. Low-K는 이러한 로직 반도체의 다층 배선에서 신호 지연과 간섭을 관리하는 데 중요한 소재입니다.
HBM 역시 고성능 반도체 생태계의 핵심이지만, HBM 적층용 접착·본딩 소재와 Low-K 배선 절연막은 같은 소재를 의미하지 않습니다. HBM의 DRAM 제조 공정, 인터포저와 패키징 구조에서는 각자 다른 절연·배선 기술이 쓰이므로 적용 위치를 구분해야 합니다.
AI 데이터센터는 GPU·메모리·패키징·전력·냉각이 함께 구성되는 시스템입니다. Low-K는 그중 특히 칩 내부 배선 성능이라는 측면에서 이해하는 것이 정확합니다.
응용 이미지 · AI 데이터센터와 고성능 칩 인프라 (AI 생성)
Low-K와 방산 반도체는 어떻게 연결될까?
방산용 전자장비에는 고성능 프로세서, 신호처리 칩, 통신 반도체, 메모리 등 다양한 소자가 들어갑니다. 첨단 로직 반도체가 필요한 일부 시스템에서는 고성능 칩의 배선 기술이 간접적으로 중요할 수 있습니다.
다만 모든 AESA 레이더·전자전 장비에 Low-K가 직접 들어간다고 단정할 수는 없습니다. GaN RF 증폭기, SiC 전력소자, 실리콘 로직 칩은 재료와 제조 공정이 서로 다르기 때문입니다.
DEFENSE SEMI 관점에서 중요한 점은 방산 성능을 완성하는 것은 단일 반도체 소재가 아니라, 서로 다른 기능을 가진 반도체들과 이를 만드는 공급망이라는 사실입니다.
응용 이미지 · 레이더·RF 모듈 연구 환경 (AI 생성, Low-K 직접 사용 사례 의미 아님)
Low-K 소재와 반도체 소부장 공급망
Low-K는 전구체와 화학 소재, 증착 장비, 식각 장비, 세정·CMP 장비, 검사 장비가 함께 맞물리는 소부장 영역입니다. 공급사가 고순도 소재를 만들더라도 실제 생산 공정에서 결함·기계적 강도·수분 안정성을 검증해야 채택될 수 있습니다.
따라서 Low-K 산업을 볼 때는 “k값이 얼마나 낮은가”에 그치지 않고, 어떤 증착·배선 공정에 맞는지, 기존 공정과 얼마나 잘 통합되는지, 수율과 신뢰성이 확보되는지를 함께 살펴보는 것이 중요합니다.

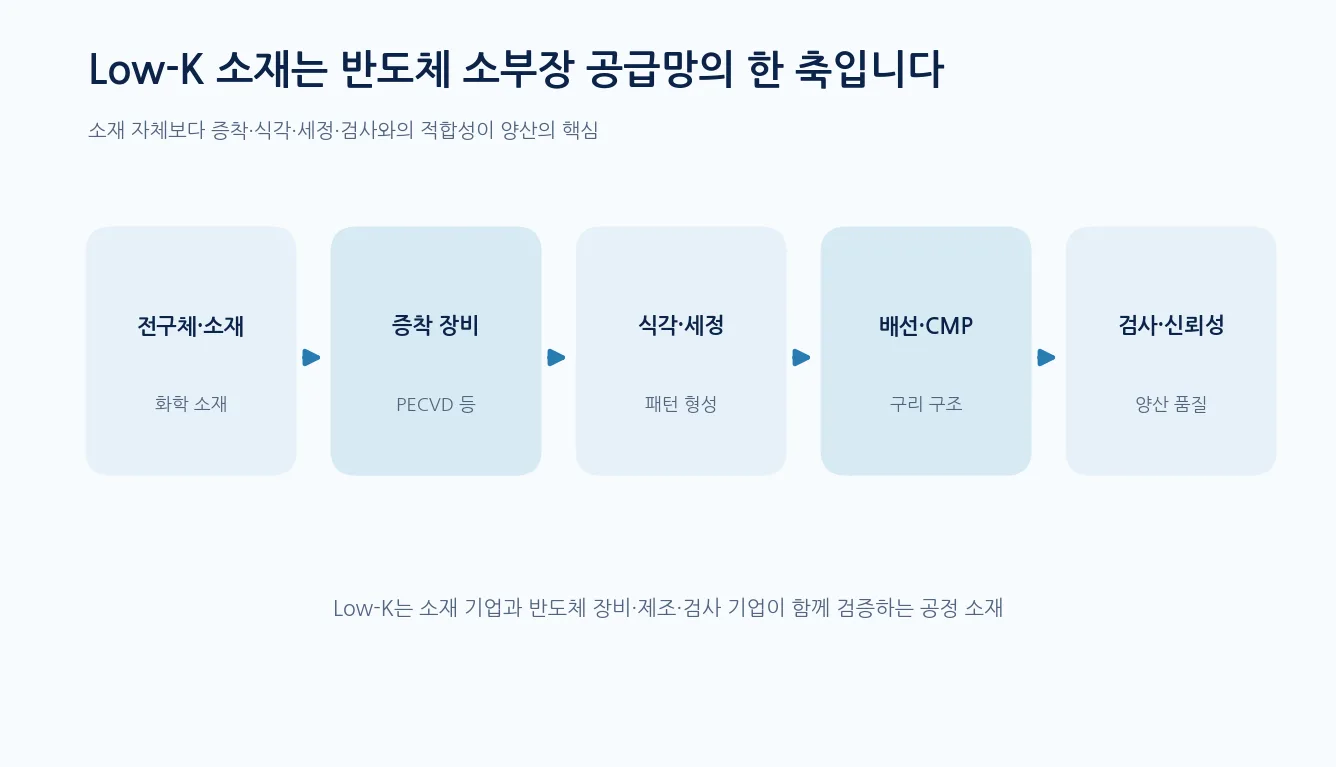

기술 도식 · Low-K 소재에서 구리 배선·검사까지 이어지는 공급망 (설명용)
초보자를 위한 핵심 정리
Low-K 소재는 반도체 칩 내부에서 구리 등 금속 배선 사이에 들어가 기생 정전용량을 줄이는 저유전율 절연 소재입니다.
구리는 전기 신호가 잘 흐르게 하는 배선이고, Low-K는 배선 사이의 간섭과 지연을 줄이는 절연막이라고 이해하면 쉽습니다.
다만 유전율이 낮다고 무조건 좋은 것은 아닙니다. 공정 손상에 강하고, 수분과 열에 안정적이며, 오랫동안 신뢰성을 유지할 수 있어야 실용적인 소재가 됩니다.

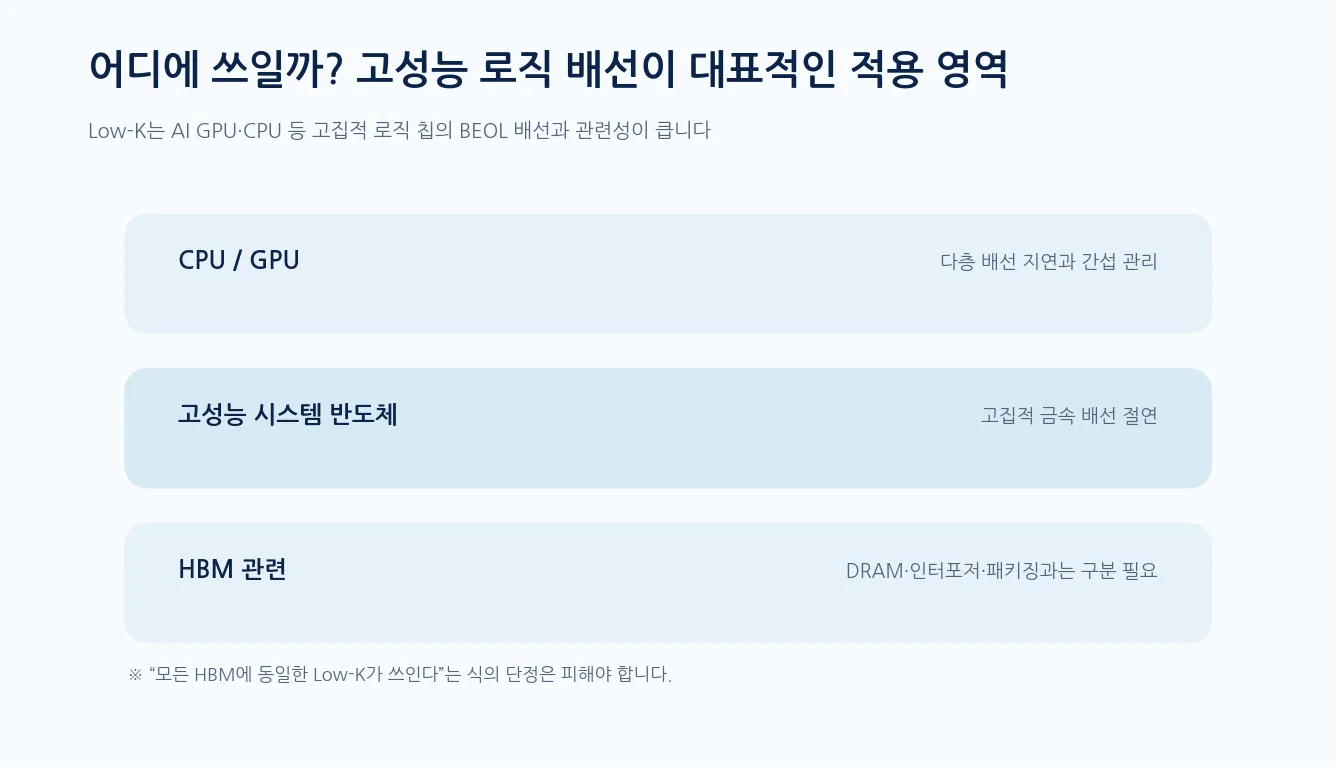

기술 도식 · 첨단 로직 반도체와 배선 절연막의 적용 범위 (설명용)
DEFENSE SEMI Insight
반도체 산업은 흔히 트랜지스터를 얼마나 작게 만드는가로 설명됩니다. 하지만 실제 칩의 성능을 보면 트랜지스터만큼 중요한 것이 전기 신호가 지나가는 배선입니다.
Low-K는 이 “보이지 않는 배선 문제”를 해결하기 위해 발전한 대표적인 소부장 소재입니다. 특히 구리 배선·증착·식각·CMP·검사 기술과 함께 작동해야 성능을 낼 수 있다는 점에서, 특정 소재 하나보다 공정 생태계 전체의 경쟁력을 보여줍니다.
DEFENSE SEMI는 Low-K를 단순한 절연재가 아니라 첨단 반도체의 신호 전달 효율과 제조 신뢰성을 함께 결정하는 공정 소재로 봅니다. AI 반도체와 첨단 시스템 반도체가 고도화될수록 이러한 배선·절연 기술을 공급망 관점에서 이해할 필요가 있습니다.
FAQ
Q1. Low-K 소재는 무엇인가요?
반도체 칩 내부의 금속 배선 사이에서 기생 정전용량을 줄이기 위해 사용하는 저유전율 절연막 소재입니다.
Q2. Low-K와 구리는 왜 함께 쓰이나요?
구리는 배선의 전기 저항을 낮추는 데 유리하고, Low-K는 인접 배선 사이의 정전용량을 낮추는 데 유리합니다. 둘은 고성능 배선의 서로 다른 문제를 해결합니다.
Q3. Low-K는 HBM이나 모든 방산 반도체에도 사용되나요?
공정과 제품에 따라 다릅니다. Low-K는 특히 첨단 로직 칩의 BEOL 배선 기술과 관련성이 높으며, HBM 적층·RF 전력 소자의 소재와 동일하게 보면 안 됩니다.
