전력반도체·RF 반도체·AI 인프라·방산 시스템까지 연결되는 갈륨 나이트라이드 핵심 정리

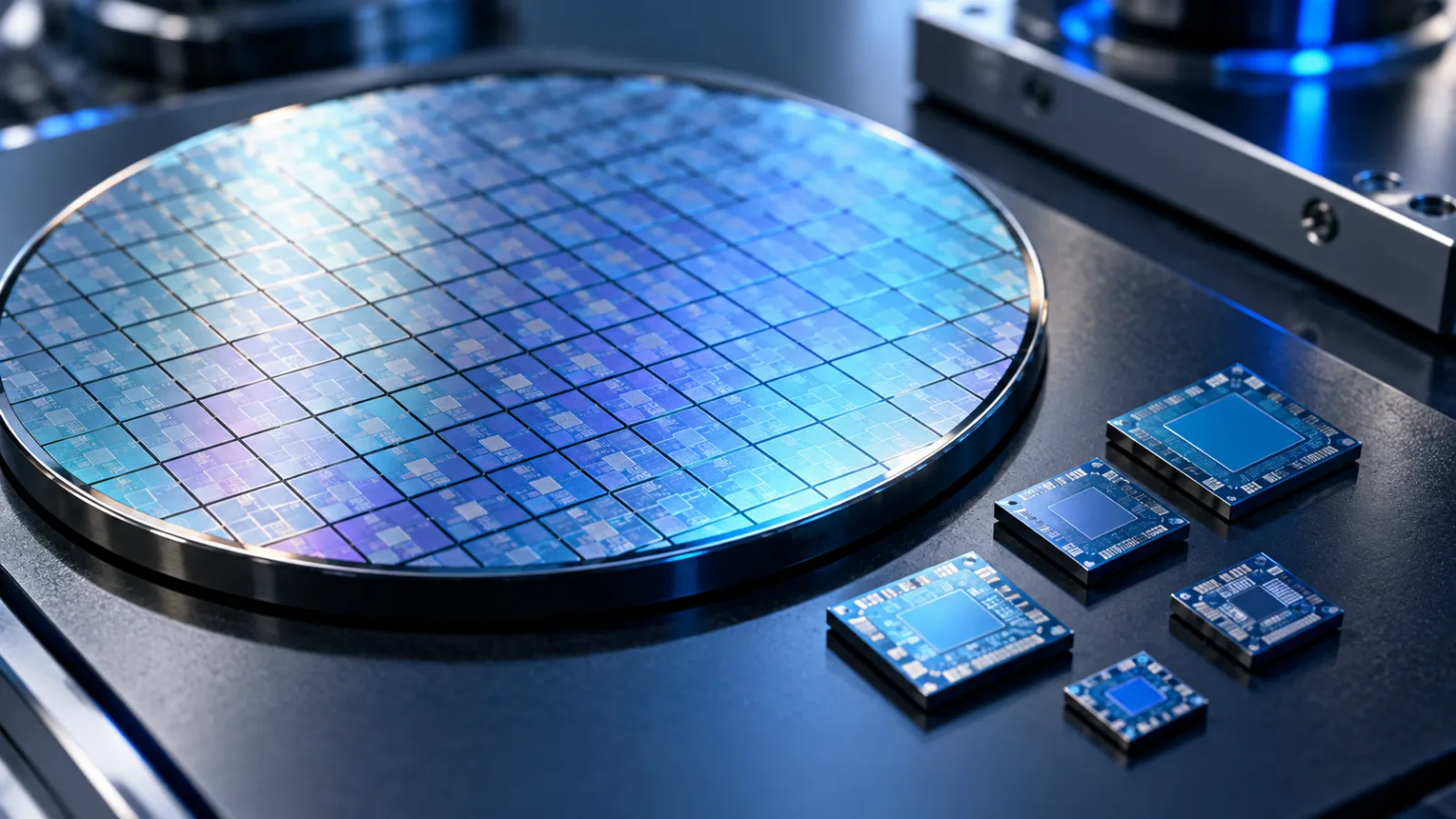

대표 이미지 | GaN 웨이퍼와 반도체 다이 개념 이미지

도입부

반도체 소부장을 공부하다 보면 SiC와 함께 자주 등장하는 소재가 바로 GaN입니다. GaN은 Gallium Nitride의 약자로, 한국어로는 갈륨 나이트라이드 또는 질화갈륨이라고 부릅니다.

GaN은 단순히 “새로운 반도체 재료” 정도로만 이해하기에는 활용 범위가 넓습니다. 고속 충전기 같은 전력 변환 장치부터 5G·위성통신·AESA 레이더 같은 RF 영역, 그리고 AI 데이터센터 전력 인프라까지 연결되기 때문입니다.

쉽게 말하면 GaN은 높은 전압과 빠른 스위칭, 높은 주파수 동작이 필요한 환경에서 강점을 가진 차세대 화합물 반도체 소재입니다.

GaN 소재란 무엇인가?

GaN 소재는 갈륨(Ga)과 질소(N)가 결합한 화합물 반도체입니다. 일반적인 실리콘(Si) 기반 반도체와 달리 밴드갭이 넓은 와이드 밴드갭 반도체에 속합니다.

이 특징 때문에 높은 전압을 견디기 쉽고, 고온 환경에서도 성능 저하가 상대적으로 적으며, 빠른 스위칭 동작에 유리합니다. 그래서 GaN은 전력을 더 효율적으로 바꾸거나, 고주파 신호를 더 강하게 다루는 장치에 적합합니다.

즉, GaN은 “더 작고, 더 빠르고, 더 효율적인 전력·고주파 반도체”를 구현하는 데 중요한 소재라고 볼 수 있습니다.

GaN을 쉽게 비유하면

실리콘 반도체가 넓고 잘 닦인 일반 고속도로라면, GaN은 더 빠른 속도와 더 높은 하중을 견디도록 설계된 초고속 전용 차선에 가깝습니다.

일반적인 전자기기 대부분은 실리콘으로도 충분합니다. 하지만 전기를 더 빠르게 변환해야 하거나, 장비를 더 작게 만들면서도 발열을 줄여야 하거나, 높은 주파수에서 강한 신호를 만들어야 한다면 실리콘보다 더 유리한 재료가 필요합니다.

그 역할을 하는 대표 소재 중 하나가 GaN입니다.

왜 GaN이 중요한가?

오늘날 산업은 “더 높은 전력 효율”과 “더 작은 시스템 크기”를 동시에 요구합니다. AI 데이터센터는 전력을 많이 쓰고, 전기차는 효율 좋은 전력 변환이 필요하며, 방산·통신 장비는 높은 주파수와 높은 출력이 중요합니다.

GaN은 이런 흐름에 잘 맞습니다. 빠른 스위칭으로 손실을 줄이고, 수동부품을 더 작게 만들 수 있어 시스템의 소형화에 유리하며, 고주파 RF 장치에서도 강점을 보입니다.

그래서 GaN은 소비자 전자제품의 충전기부터 데이터센터 전원 장치, 기지국, 위성통신, AESA 레이더까지 폭넓게 주목받고 있습니다.

GaN과 실리콘, SiC는 어떻게 다를까?

실리콘은 가장 널리 쓰이는 범용 반도체 소재입니다. 가격과 생산 인프라가 안정적이고, 메모리와 로직 반도체를 포함한 대부분의 칩이 실리콘 기반으로 만들어집니다.

SiC는 탄화규소 기반의 와이드 밴드갭 반도체로, 매우 높은 전압과 고온 환경에 강해 전기차 메인 인버터나 산업용 고전압 전력장치에 강점을 보입니다.

GaN은 SiC보다 저·중전력 고속 스위칭과 고주파 RF 영역에서 특히 두드러지는 경우가 많습니다. 예를 들어 고속 충전기, 서버 전원공급장치, 통신장비, 레이더용 증폭기에서는 GaN의 장점이 잘 드러납니다.

정리하면 실리콘은 범용, SiC는 고전압·고전력, GaN은 고속 스위칭과 고주파 활용에서 강점이 있는 소재로 이해하면 쉽습니다.

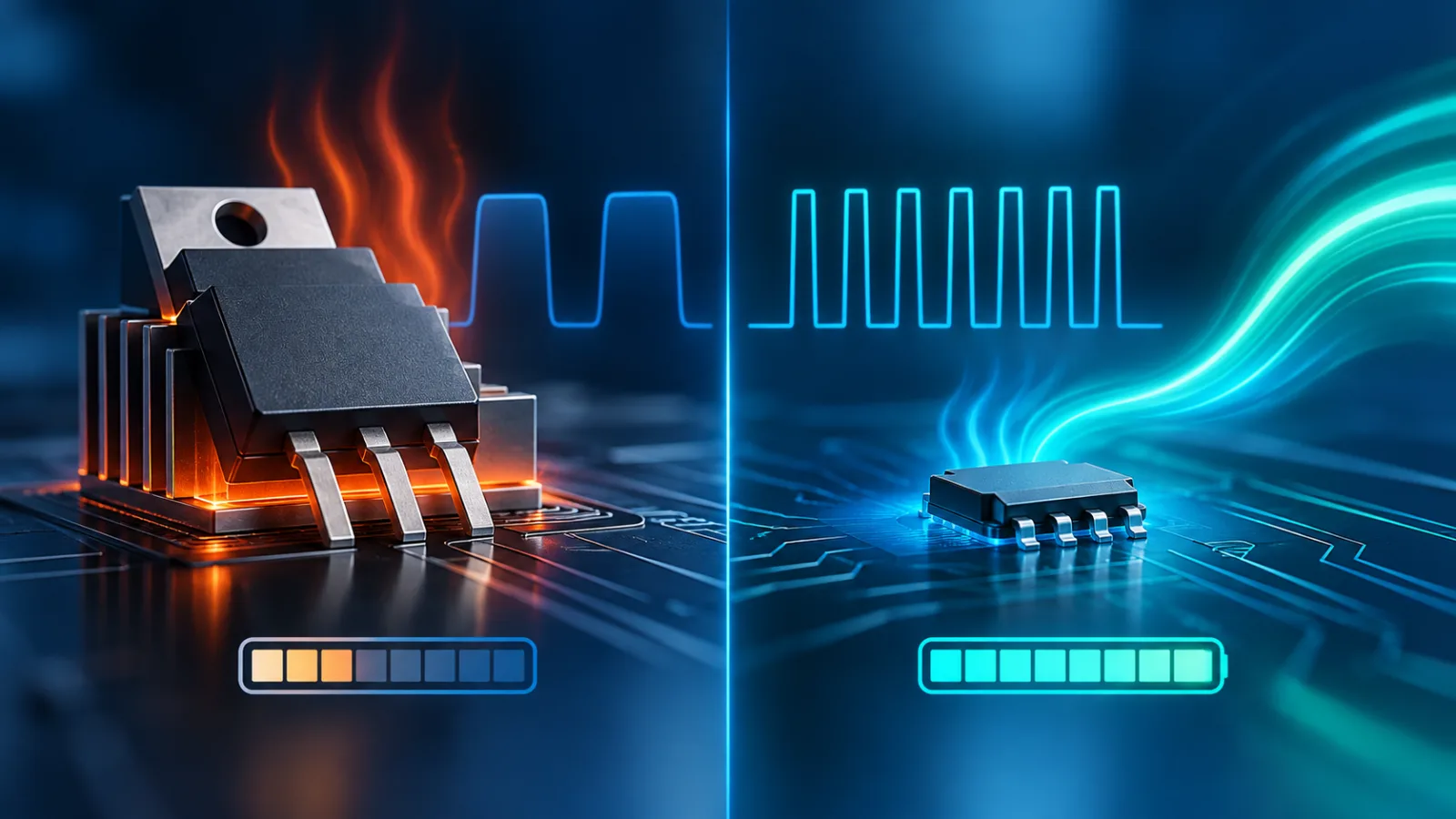

이미지 | 실리콘과 GaN의 효율·속도·발열 비교 개념

GaN과 전력반도체

GaN이 가장 대중적으로 알려진 분야는 전력반도체입니다. 최근 소형 고속 충전기에서 “GaN 충전기”라는 표현이 자주 보이는 이유도 여기에 있습니다.

전력반도체는 전기를 변환하고 제어하는 역할을 합니다. 예를 들어 AC를 DC로 바꾸거나, 배터리 전압을 조정하거나, 서버와 통신 장비에 필요한 전력을 안정적으로 공급하는 과정에서 반드시 필요합니다.

GaN 전력반도체는 스위칭 속도가 빠르고 손실을 줄이는 데 유리해, 같은 출력을 내더라도 시스템을 더 작고 효율적으로 설계할 가능성을 높여 줍니다. 그래서 스마트폰·노트북 충전기뿐 아니라 데이터센터 전원 장치와 산업용 전원 시스템에서도 중요성이 커지고 있습니다.

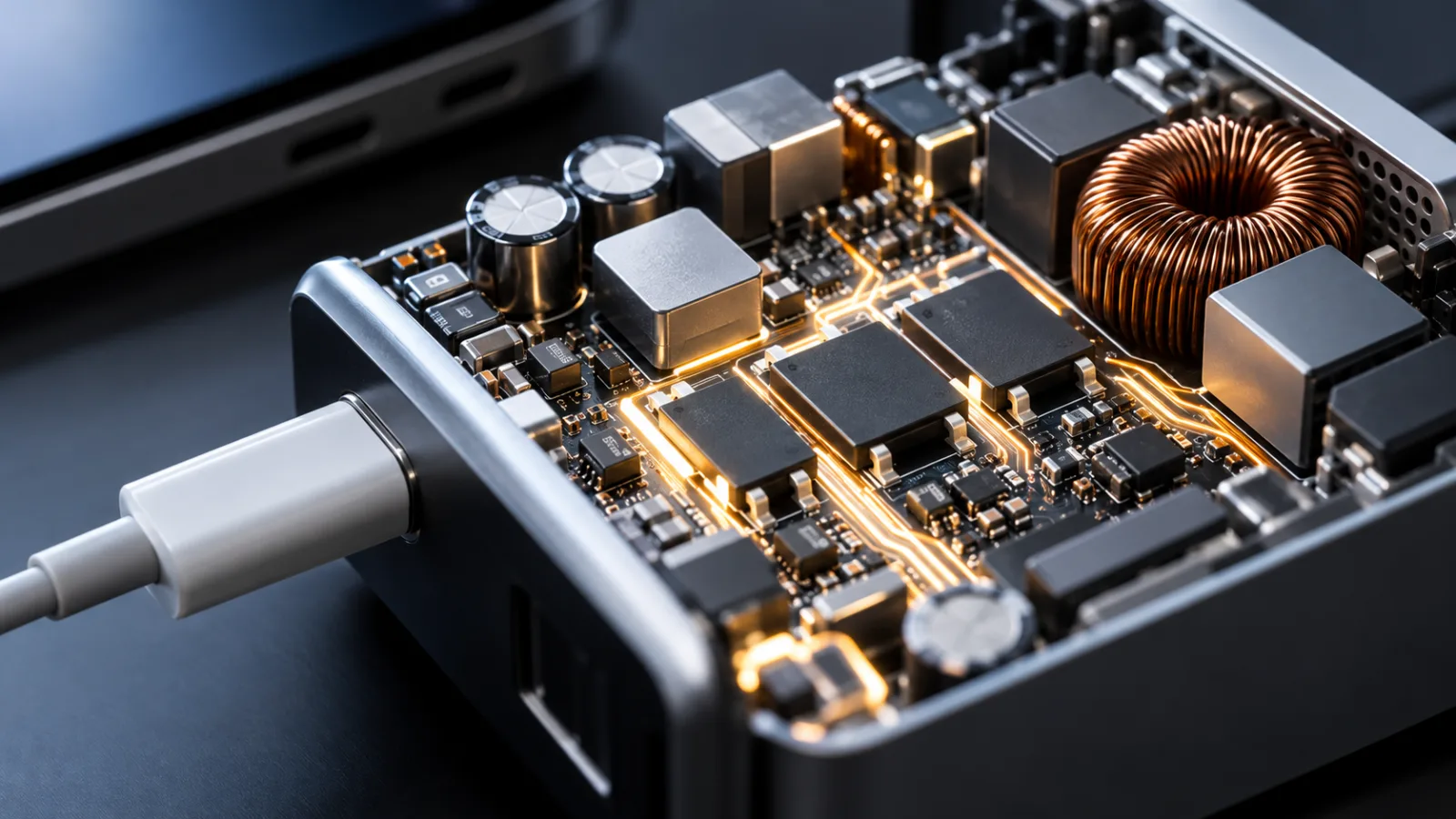

이미지 | 고속 충전·전력 변환용 GaN 전력반도체 이미지

GaN과 RF 반도체

GaN은 전력반도체뿐 아니라 RF 반도체에서도 매우 중요한 소재입니다. RF 반도체는 고주파 신호를 증폭하거나 송수신하는 데 사용됩니다.

대표적인 적용 분야는 5G 기지국, 위성통신, 전자전 장비, AESA 레이더입니다. 이들 장비는 높은 주파수에서 신호를 강하게 다루어야 하므로 출력 밀도와 효율, 열 특성이 중요합니다.

GaN 기반 RF 소자는 같은 면적에서 더 높은 출력을 다루기 쉽고, 고주파 동작에 유리하기 때문에 첨단 통신·방산 시스템에서 주목받습니다. 그래서 GaN은 “차세대 전력 소재”이면서 동시에 “핵심 RF 소재”이기도 합니다.

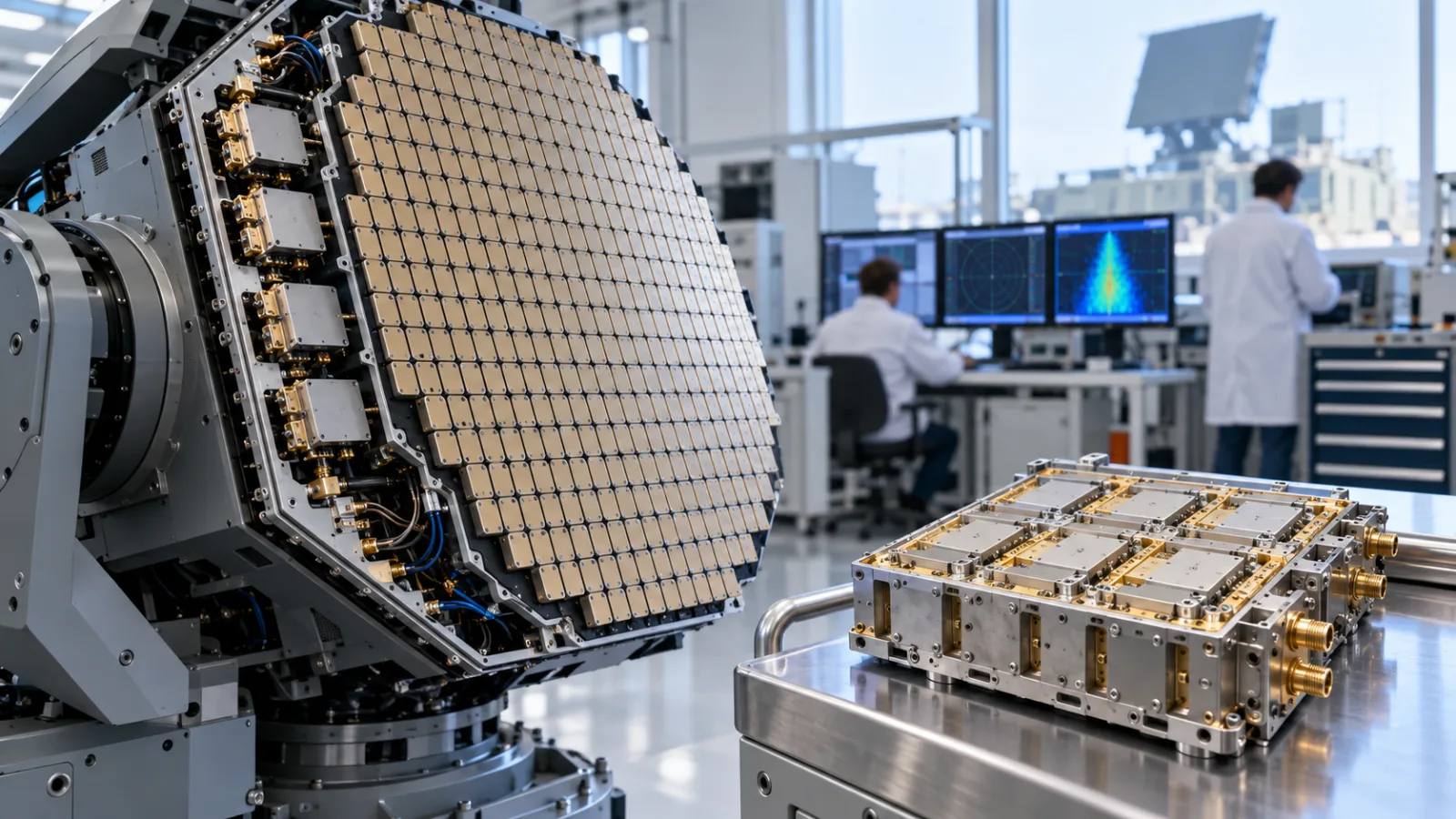

이미지 | AESA 레이더와 RF 모듈 연구실 개념 이미지

GaN-on-Si와 GaN-on-SiC

GaN은 단독으로만 쓰이기보다 특정 기판 위에 성장시키는 구조로 구현되는 경우가 많습니다. 여기서 많이 등장하는 개념이 GaN-on-Si와 GaN-on-SiC입니다.

GaN-on-Si는 실리콘 기판 위에 GaN층을 형성하는 방식입니다. 기존 실리콘 인프라를 활용할 수 있다는 장점이 있어 전력 소자 분야에서 많이 논의됩니다.

GaN-on-SiC는 SiC 기판 위에 GaN층을 형성하는 방식으로, 열 특성과 RF 성능 측면에서 장점이 있어 고주파·고출력 RF 분야에서 자주 언급됩니다.

즉, GaN 기술을 이해하려면 단순히 “GaN이라는 물질”만 보는 것이 아니라, 어떤 기판 구조 위에 구현되는지도 함께 봐야 합니다.

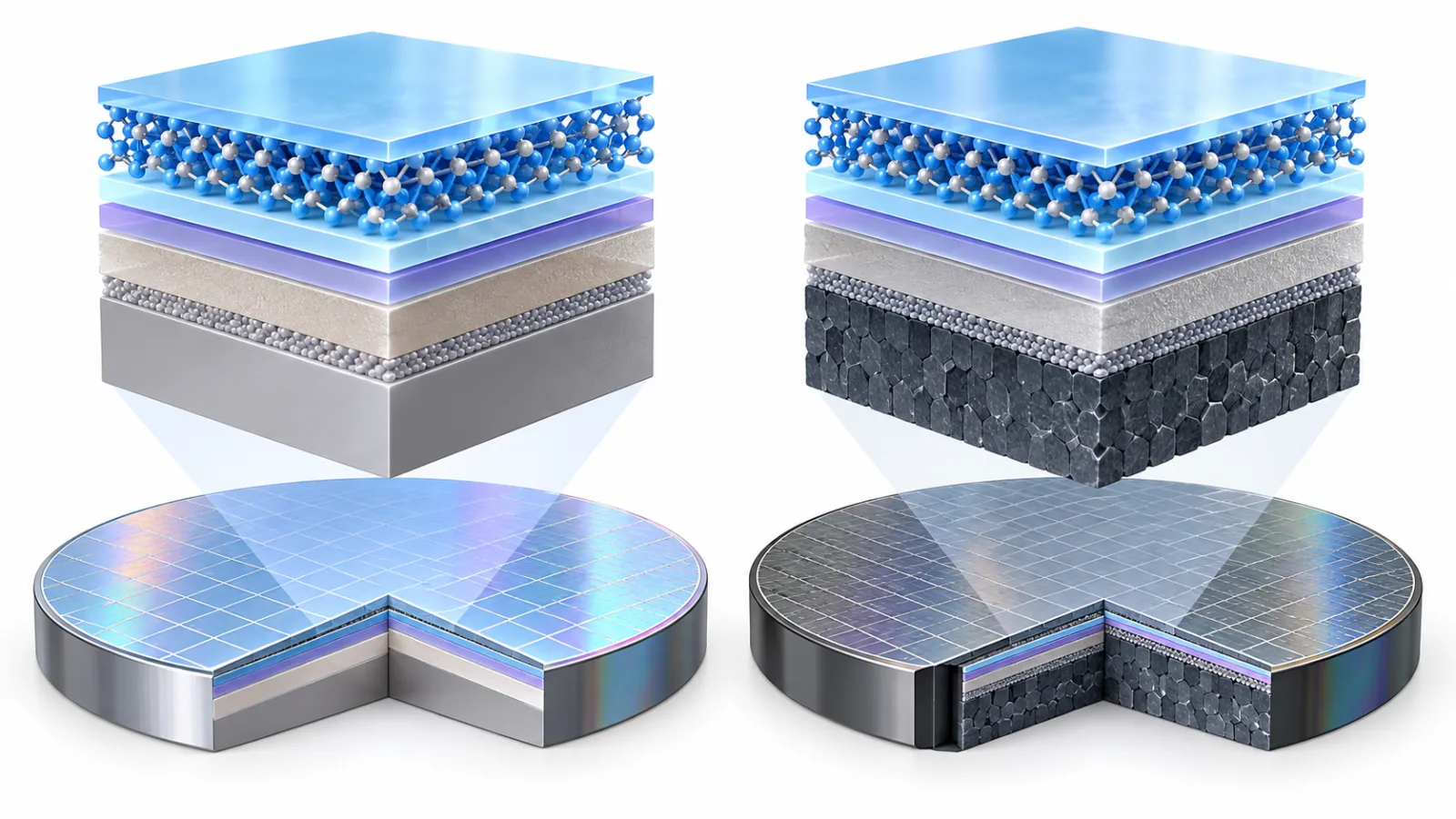

이미지 | GaN-on-Si / GaN-on-SiC 구조 비교 이미지

GaN과 AI 데이터센터

AI 데이터센터는 GPU, HBM, 네트워크 스위치, 냉각 장치, 전력 변환 장치가 동시에 돌아가는 거대한 전력 소비 환경입니다. 그래서 전력 효율은 곧 운영비와 직결됩니다.

GaN 전력반도체는 서버 전원공급장치(PSU), 전력 분배 장치, 고효율 전력 변환 장비 등에서 활용 가능성이 큽니다. 더 높은 스위칭 주파수를 바탕으로 부품을 작게 만들고 효율을 개선하면, 결국 전력 손실과 발열 부담을 줄이는 데 도움이 됩니다.

즉, GaN은 AI GPU나 HBM 자체를 만드는 소재는 아니지만, AI 인프라가 안정적으로 돌아가기 위한 전력 인프라 효율을 높이는 중요한 소재입니다.

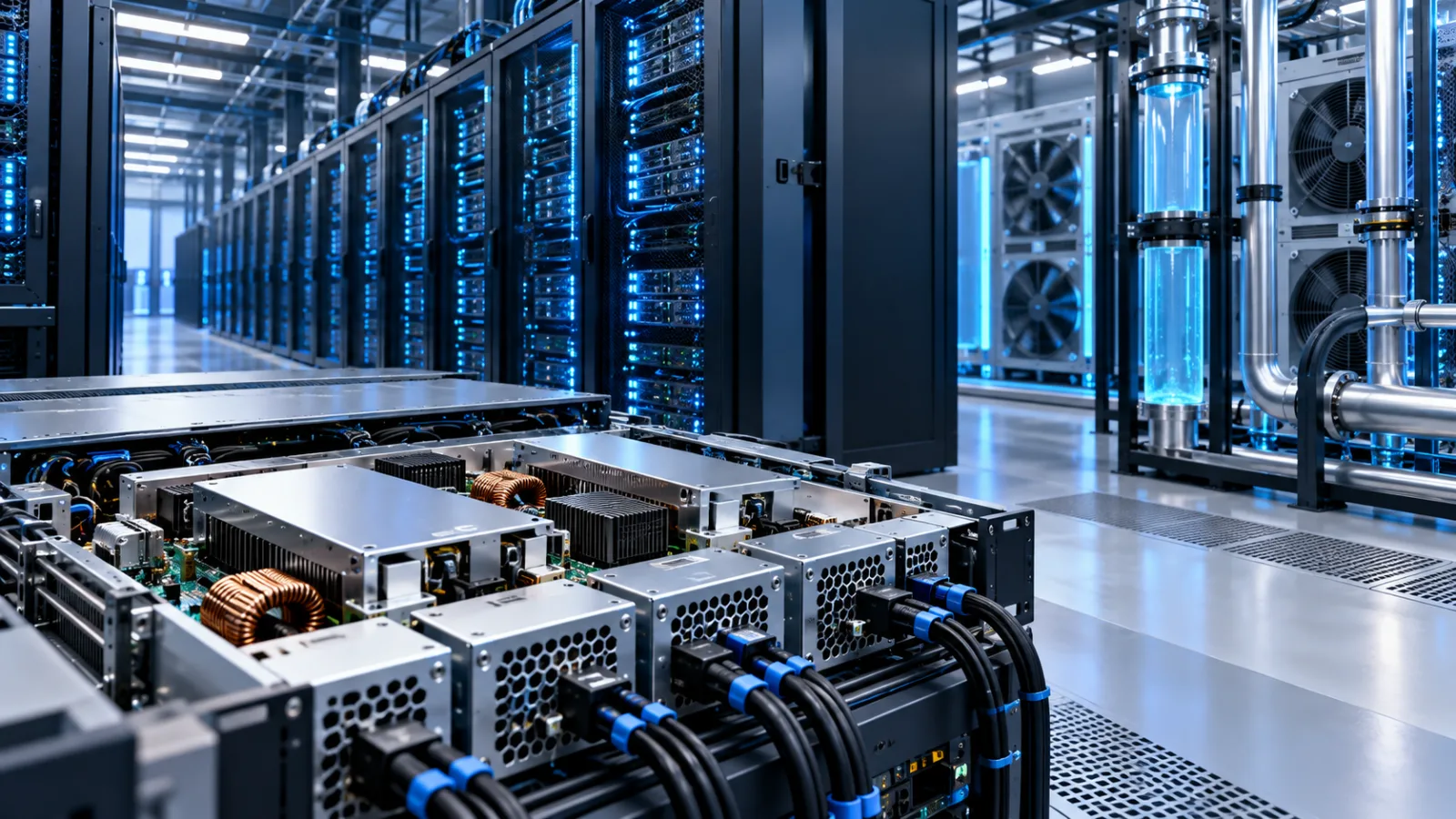

이미지 | AI 데이터센터 전력 인프라 개념 이미지

GaN과 반도체 소부장 공급망

GaN 산업은 단순히 칩 설계만으로 완성되지 않습니다. 원재료, 기판, 에피택시 성장, 소자 공정, 패키징, 모듈 설계, 검사까지 여러 단계가 연결됩니다.

대표적인 흐름은 “원재료 및 기판 → 에피택시 성장 → 웨이퍼 공정 → 소자 제작 → 패키징 → 모듈 → 최종 시스템”으로 볼 수 있습니다.

따라서 GaN 경쟁력은 소재 기업, 기판 기업, 장비 기업, 팹, 패키징 기업이 함께 만드는 공급망 경쟁력과 연결됩니다. DEFENSE SEMI 관점에서는 이 부분이 특히 중요합니다. 결국 최종 제품 경쟁력은 보이지 않는 소부장 생태계에서 나오는 경우가 많기 때문입니다.

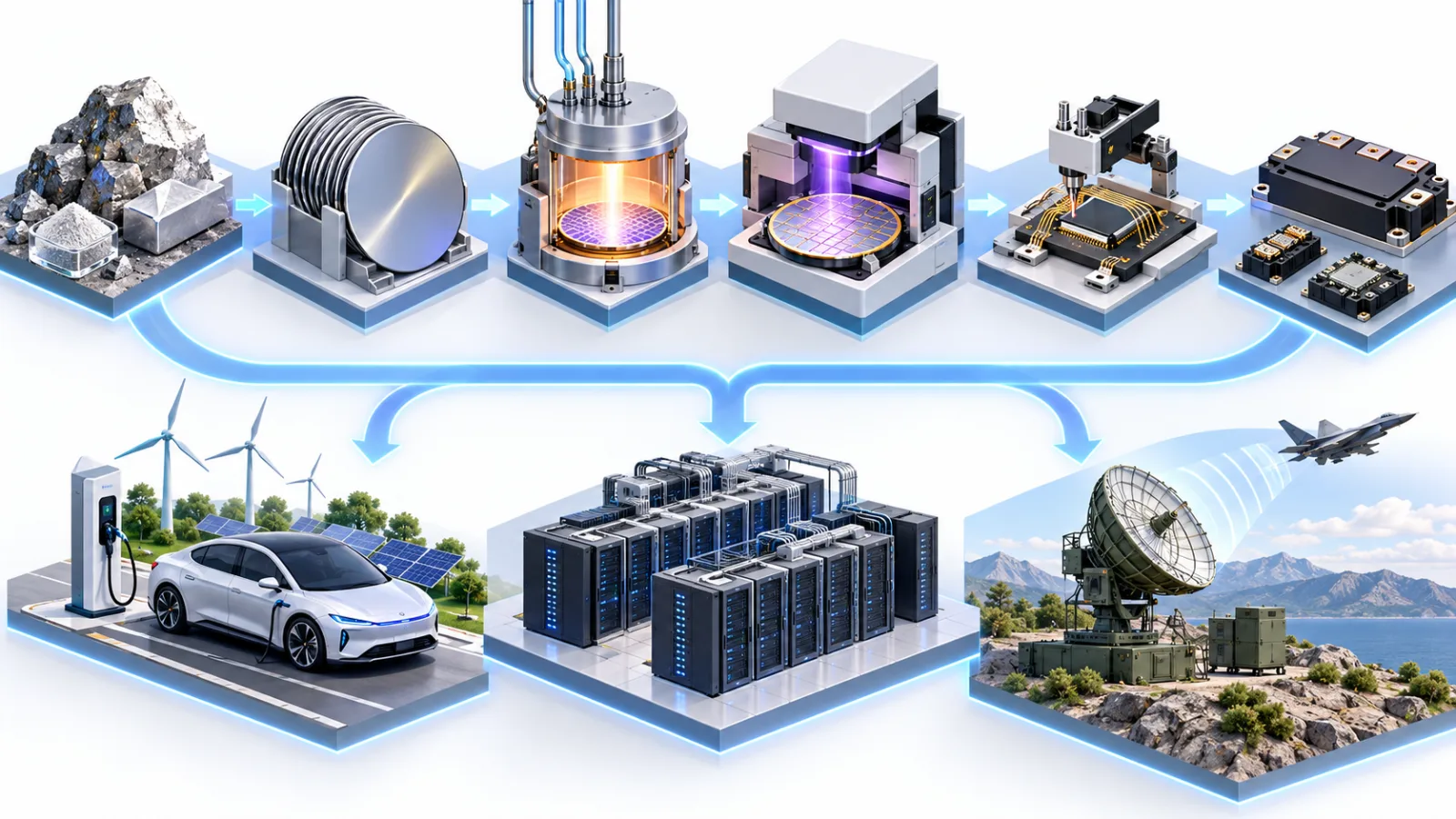

이미지 | GaN 공급망과 응용 분야 개념 이미지

GaN과 방산 반도체

GaN은 방산 분야와도 매우 밀접합니다. 현대 방산 시스템은 고출력 레이더, 전자전, 위성통신, 드론 통신, 유도무기 탐색기 등 다양한 고주파·고전력 전자장비에 의존합니다.

특히 AESA 레이더는 수많은 송수신 모듈이 집적된 구조인데, 이 모듈의 성능은 레이더 탐지 거리와 추적 성능에 큰 영향을 줍니다. GaN 기반 RF 증폭기는 높은 출력 밀도와 효율 특성 덕분에 이런 장비에서 강한 후보로 평가됩니다.

또한 이동형 전원 시스템, 지상 통신 장비, 전술 데이터 링크 장비처럼 전력 효율이 중요한 분야에서도 GaN의 의미가 커질 수 있습니다. 그래서 GaN은 AI 시대의 산업용 소재일 뿐 아니라, 국가 안보 인프라와도 연결되는 전략 소재라고 볼 수 있습니다.

이미지 | 레이더·드론·전술장비 기반 방산 응용 이미지

초보자를 위한 정리

GaN 소재를 한 문장으로 정리하면 다음과 같습니다. “GaN은 빠른 스위칭과 고주파 동작, 높은 효율이 중요한 전력반도체와 RF 반도체에 유리한 차세대 화합물 반도체 소재입니다.”

더 쉽게 말하면, 더 작고 더 효율적인 전력 장치와 더 강한 고주파 전자장비를 만들기 위해 쓰이는 고성능 반도체 재료입니다.

그래서 GaN을 이해한다는 것은 단순히 소재 하나를 외우는 것이 아니라, 전력반도체·통신·AI 데이터센터·방산 시스템이 어떻게 연결되는지 이해하는 것과 같습니다.

DEFENSE SEMI Insight

GaN은 “차세대 소재”라는 말로 자주 포장되지만, 실제로 중요한 것은 어떤 영역에서 왜 필요한지 구분해서 보는 것입니다. 전기차 메인 구동 인버터처럼 매우 높은 전압 환경에서는 SiC가 더 강하게 언급되는 경우가 많고, 고속 충전기·서버 전원장치·RF 증폭기처럼 고속 스위칭과 고주파가 중요한 영역에서는 GaN의 강점이 부각됩니다.

또한 GaN은 AI 반도체를 직접 계산하는 칩이라기보다, AI 인프라가 효율적으로 작동하도록 돕는 전력 인프라와 RF 인프라의 핵심 소재입니다. 이 관점은 DEFENSE SEMI 독자에게 특히 중요합니다. 산업 경쟁력은 최종 칩 성능만이 아니라, 그 칩과 시스템을 가능하게 하는 전력·통신·장비 인프라 전체에서 결정되기 때문입니다.

결국 GaN을 제대로 이해한다는 것은 전력반도체, RF 반도체, AI 데이터센터, AESA 레이더, 소부장 공급망을 하나의 연결 구조로 보는 시각을 갖는 것입니다.

FAQ

Q1. GaN은 SiC와 같은 소재인가요?

아닙니다. 둘 다 와이드 밴드갭 반도체이지만 서로 다른 소재입니다. SiC는 매우 높은 전압과 고전력 영역에서 강점이 두드러지고, GaN은 고속 스위칭과 고주파 RF 분야에서 특히 주목받습니다.

Q2. 왜 요즘 충전기에 GaN이 많이 붙나요?

GaN 전력반도체는 빠른 스위칭과 높은 효율에 유리해 충전기 내부 부품을 더 작게 설계할 가능성을 높여 줍니다. 그 결과 같은 출력이라도 충전기를 더 작고 가볍게 만들 수 있습니다.

Q3. GaN은 방산에서 왜 중요한가요?

GaN은 AESA 레이더, 전자전, 위성통신 같은 고주파·고출력 시스템에서 RF 성능을 높이는 후보 소재로 주목받습니다. 따라서 탐지·통신·전자전 성능과 연결되는 전략 소재로 볼 수 있습니다.
