구리 배선 소재란 반도체 칩 내부에서 트랜지스터와 회로를 서로 연결하는 금속 배선에 사용되는 구리(Cu)와 관련 공정 재료를 말합니다. 칩이 아무리 빠르게 계산하더라도 전기 신호가 제때 전달되지 않으면 성능을 충분히 발휘하기 어렵습니다. 그래서 구리 배선은 반도체의 보이지 않는 신호 도로입니다.

구리 배선 소재란 무엇인가?

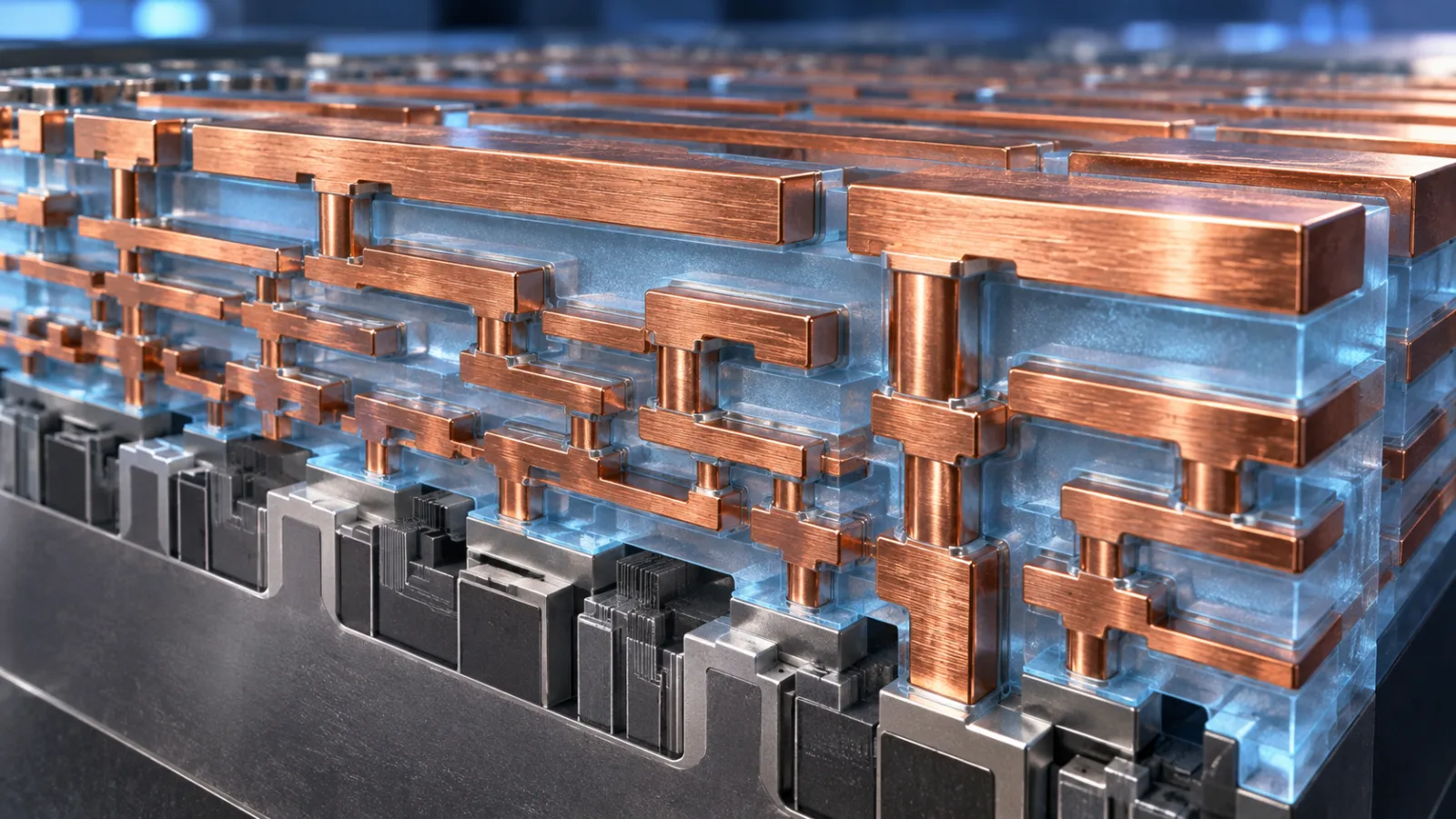

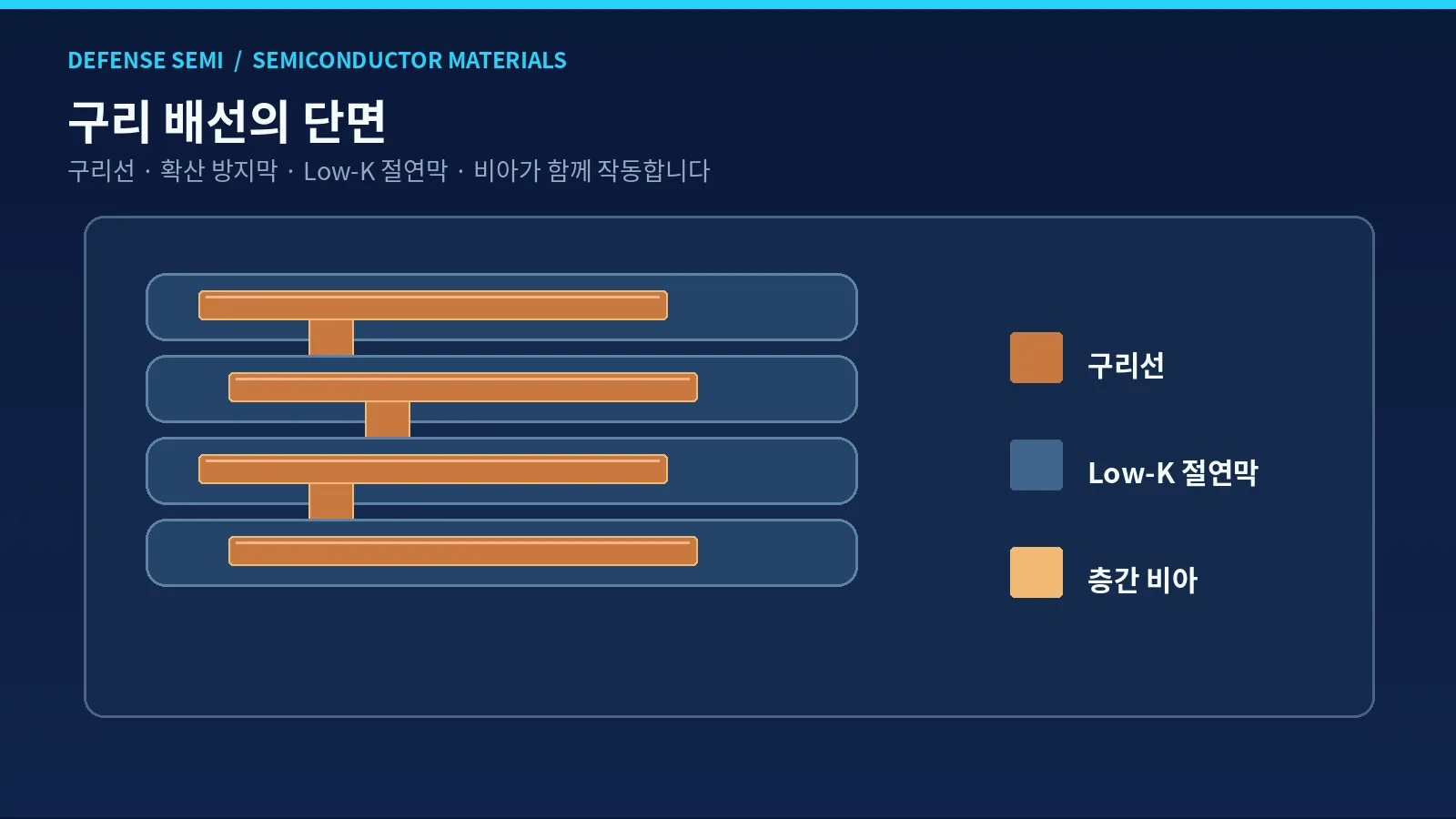

구리 배선은 칩 내부의 여러 회로가 전기 신호와 전력을 주고받도록 만드는 금속 연결망입니다. 반도체 칩의 윗부분에는 금속선이 여러 층으로 형성되고, 각 층은 비아(Via)라는 수직 연결 구조로 이어집니다.

소재 관점에서는 고순도 구리만으로 완성되지 않습니다. 구리가 주변 절연막으로 퍼지지 않게 하는 배리어막, 구리 성장을 돕는 시드층, 배선 사이를 분리하는 Low-K 절연막과 이를 가공하는 재료까지 함께 봐야 합니다.

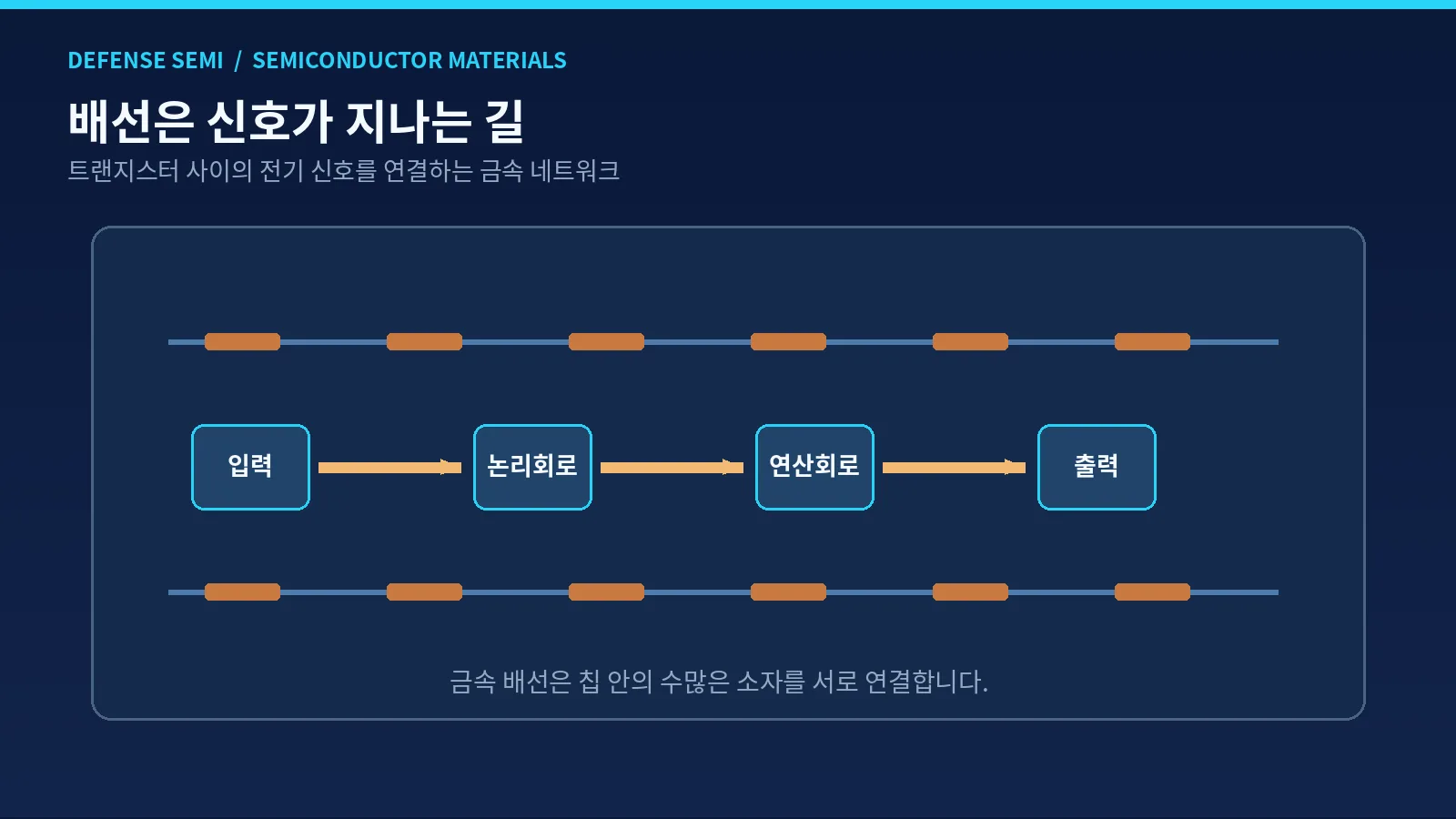

칩 내부에서 구리 배선은 어떤 역할을 할까?

트랜지스터를 건물에 비유하면 배선은 건물 사이를 연결하는 도로입니다. CPU와 GPU 안에는 많은 트랜지스터가 있지만, 그 사이를 연결하는 경로가 없다면 계산 결과를 다음 회로로 전달할 수 없습니다.

반도체 배선은 위치와 층에 따라 길이와 역할이 다릅니다. 가까운 회로를 연결하는 미세 배선과 칩 전체를 가로지르는 상위 배선이 함께 작동하며, 금속선뿐 아니라 연결 구조의 저항도 성능에 영향을 줍니다.

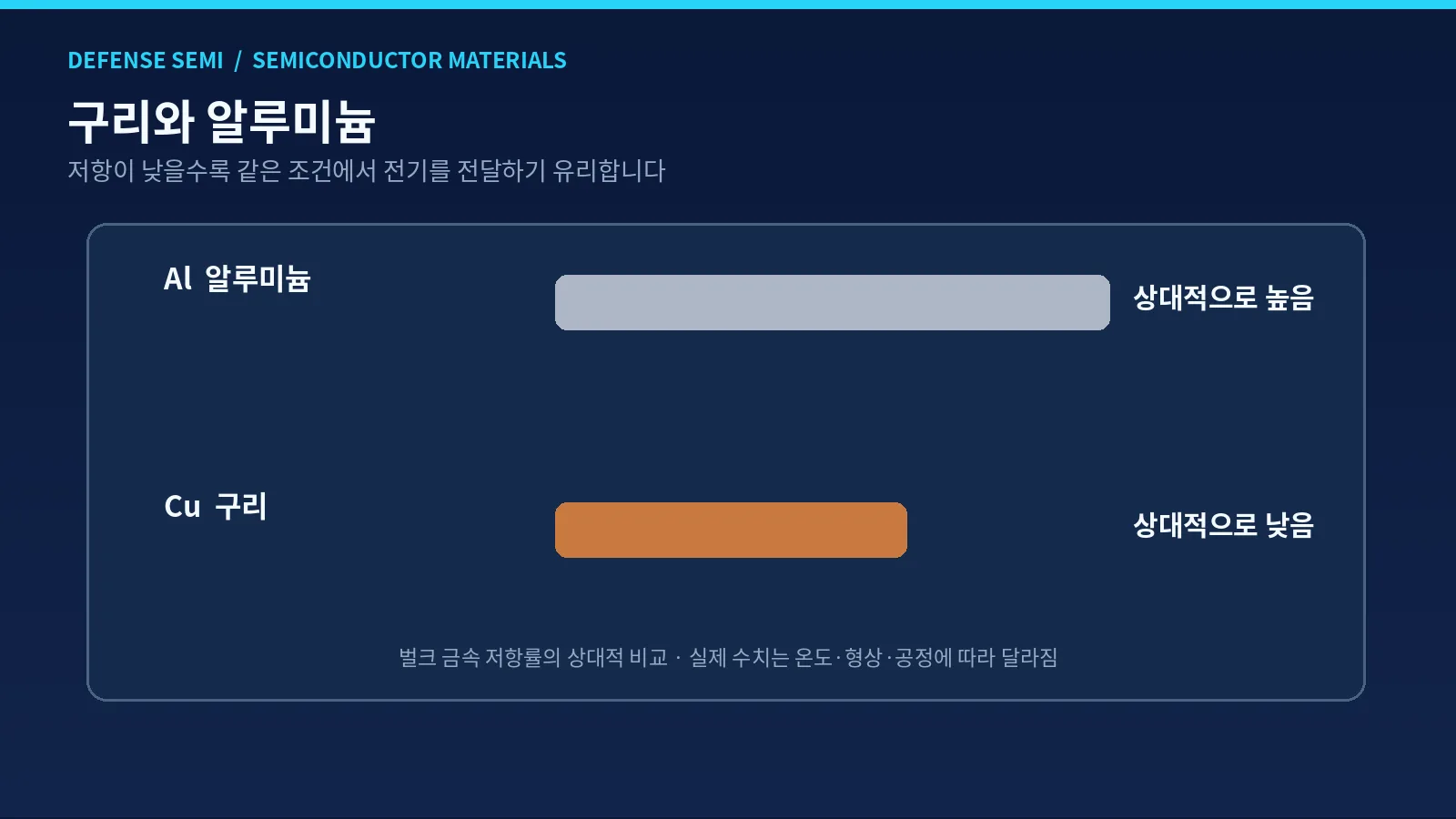

알루미늄 대신 구리를 사용하는 이유는?

과거에는 알루미늄이 반도체 배선에 널리 사용됐습니다. 이후 낮은 저항과 전류 이동에 대한 신뢰성 측면에서 장점이 있는 구리가 중요한 배선 재료로 자리 잡았습니다. 저항이 낮으면 같은 조건에서 신호 전달과 전력 손실 관리에 유리합니다.

다만 구리는 가공이 까다롭고 주변 절연막으로 확산될 수 있습니다. 따라서 단순히 금속만 바꾸는 것으로 끝나지 않고, 다마신 공정과 확산 방지막, 정밀 충전·평탄화 기술을 함께 발전시켜야 했습니다.

배선이 좁아지면 왜 RC 지연이 커질까?

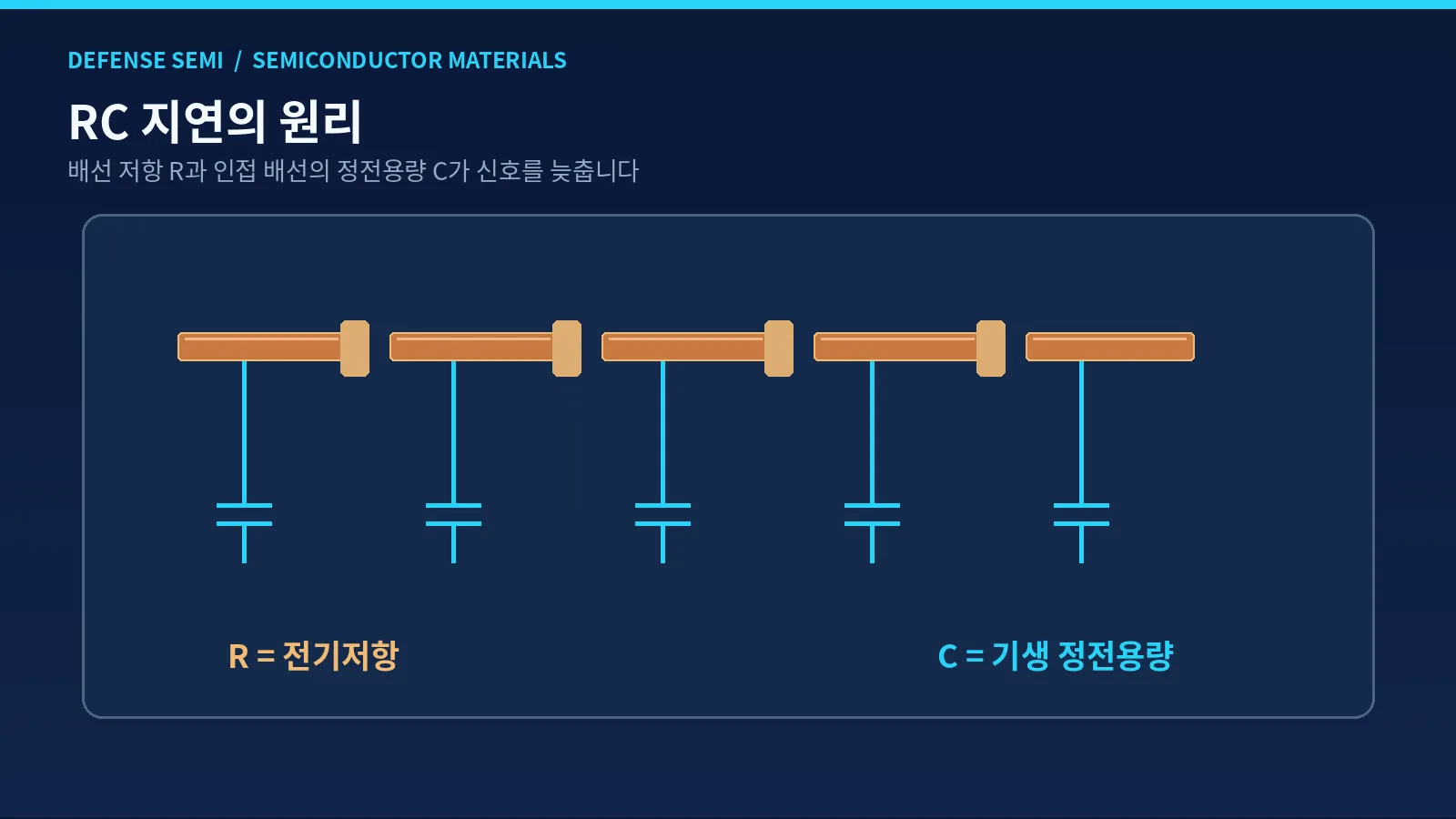

RC는 전기저항(R)과 정전용량(C)을 뜻합니다. 배선이 가늘어지면 전류가 흐르는 단면적이 작아져 저항이 커지기 쉽습니다. 또 배선 사이가 가까워지면 서로 전기적으로 영향을 주는 정전용량을 무시하기 어렵습니다.

이 두 요소가 커지면 신호가 다음 회로에 도달하는 시간이 늘어날 수 있습니다. 그래서 첨단 반도체는 트랜지스터 크기만 줄이는 것이 아니라 구리 배선 폭, 배선 간격, 절연막 유전율을 함께 최적화합니다.

구리 배선과 Low-K 절연막은 어떻게 연결될까?

구리선은 전기를 잘 전달해야 하지만 서로 붙어 있는 배선끼리 원하지 않는 간섭이 생기면 곤란합니다. 금속 사이를 분리하는 절연막은 이러한 영향을 줄이는 역할을 합니다. Low-K는 유전율이 낮은 절연 소재를 의미합니다.

Low-K를 적용하면 배선 사이의 기생 정전용량을 낮추는 데 도움이 됩니다. 그러나 절연막을 지나치게 다공성으로 만들면 기계적 강도가 약해질 수 있습니다. 결국 구리와 Low-K는 저항과 정전용량, 제조 신뢰성을 함께 맞추는 한 쌍입니다.

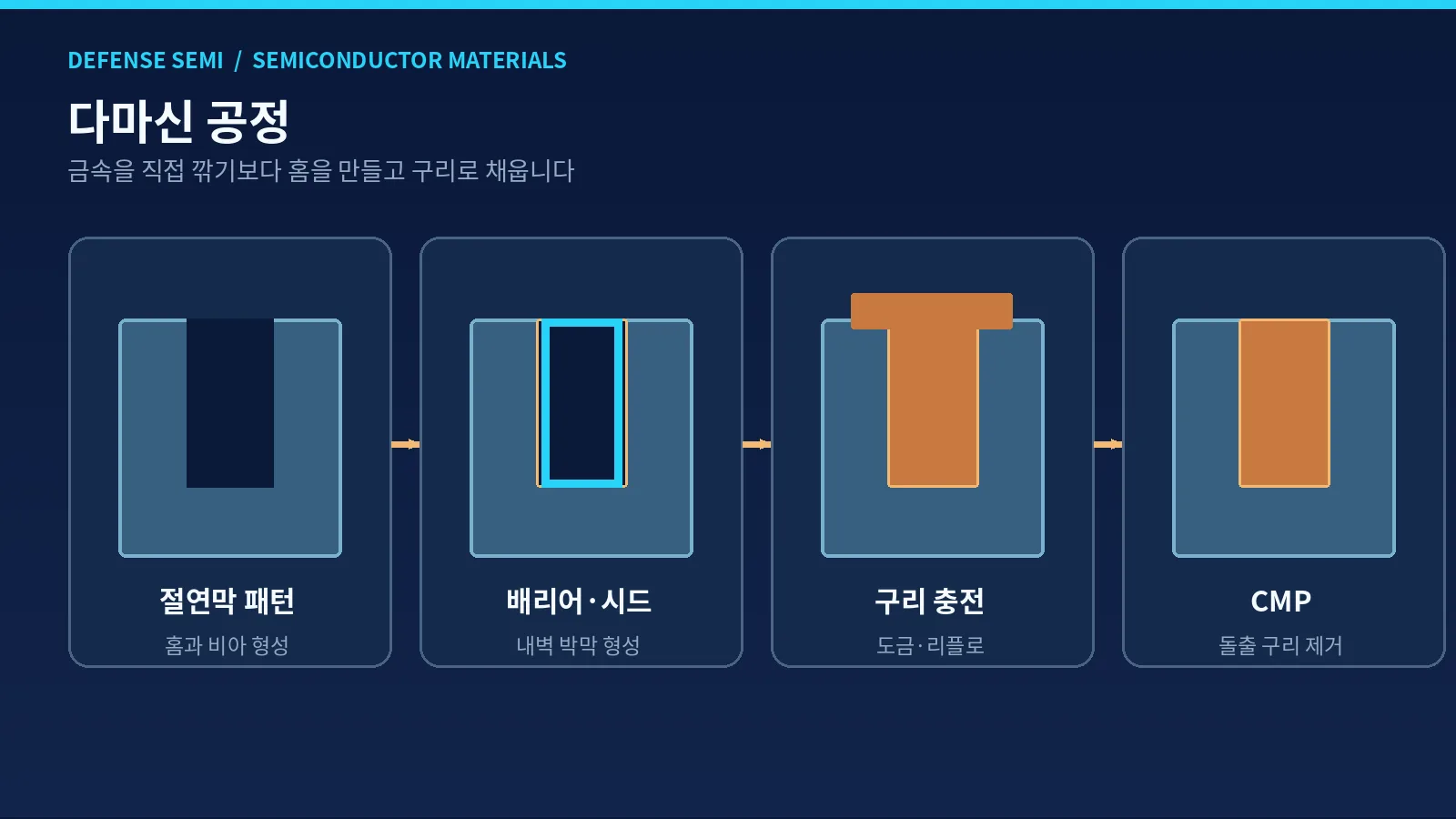

다마신 공정은 구리 배선을 어떻게 만들까?

구리는 알루미늄과 달리 미세한 선 모양으로 직접 식각하는 공정이 까다롭습니다. 그래서 보통 절연막에 홈과 비아 공간을 먼저 만든 다음, 그 공간을 구리로 채우는 다마신(Damascene) 방식을 사용합니다.

대표적인 듀얼 다마신은 배선 홈과 비아를 연결해 가공하는 방식입니다. 절연막 패터닝, 배리어·시드층 형성, 금속 충전, CMP 평탄화가 이어지며, 세부 순서와 충전 방법은 공정 세대에 따라 달라질 수 있습니다.

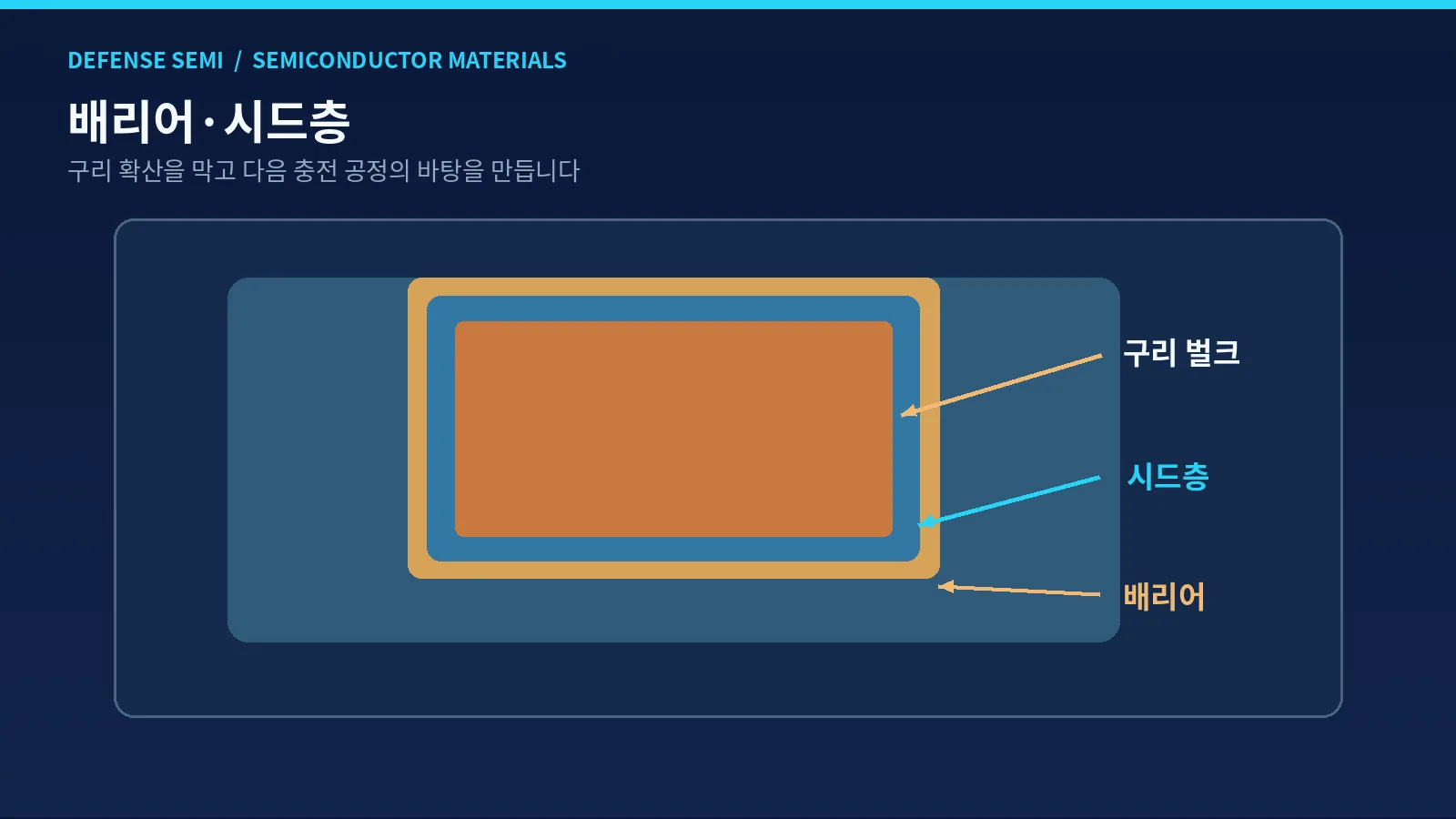

배리어막과 시드층은 왜 필요할까?

구리는 전기를 잘 전달하지만 절연막으로 확산되면 누설전류와 신뢰성 문제가 생길 수 있습니다. 그래서 배선 홈의 벽면에는 구리 이동을 막기 위한 확산 방지막을 마련합니다. 대표적으로 탄탈럼계 재료가 사용돼 왔습니다.

시드층은 이어지는 구리 충전이 잘 시작되도록 돕는 얇은 바탕층입니다. 다만 배선이 극도로 좁아지면 배리어와 시드층 자체가 공간을 차지해 구리의 유효 단면적을 줄입니다. 얇고 안정적인 계면 기술이 중요한 이유입니다.

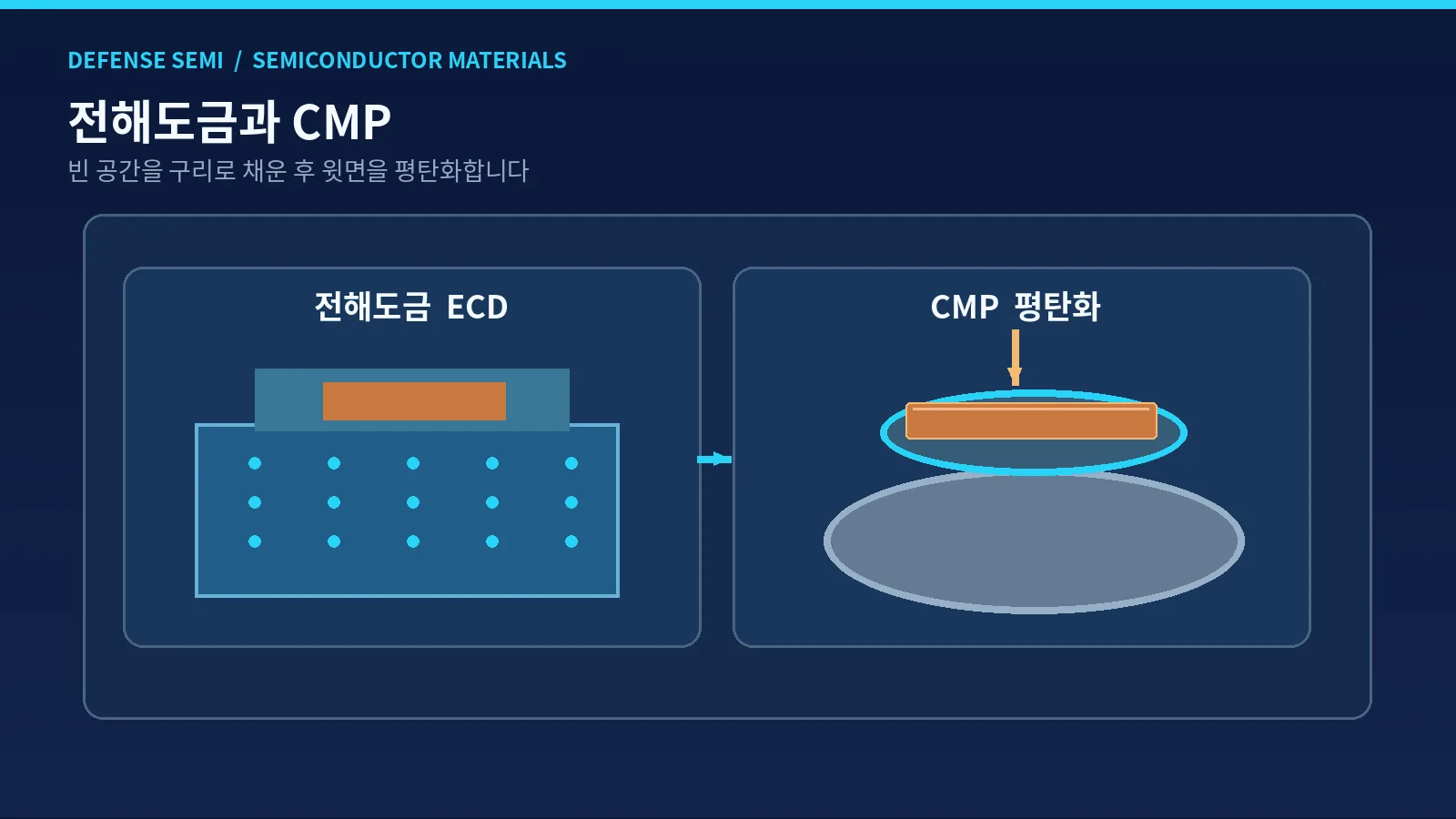

도금·스퍼터링·CMP는 어떻게 이어질까?

배리어와 시드층은 물리적 기상증착(PVD) 등의 방법으로 형성할 수 있습니다. 이후 전해도금(ECD)은 미세한 홈과 비아를 구리로 채우는 대표 기술입니다. 빈 공간 없이 충전하고 입자 오염을 줄이는 것이 중요합니다.

도금 이후 표면에 남는 구리는 CMP로 제거해 평평하게 만듭니다. 단, 극미세 공정에서는 전통적인 전해도금 대신 구리 리플로 등 다른 충전 기술이 적용되기도 하므로 모든 칩을 같은 공정으로 설명해서는 안 됩니다.

구리 배선 불량은 어떤 문제를 일으킬까?

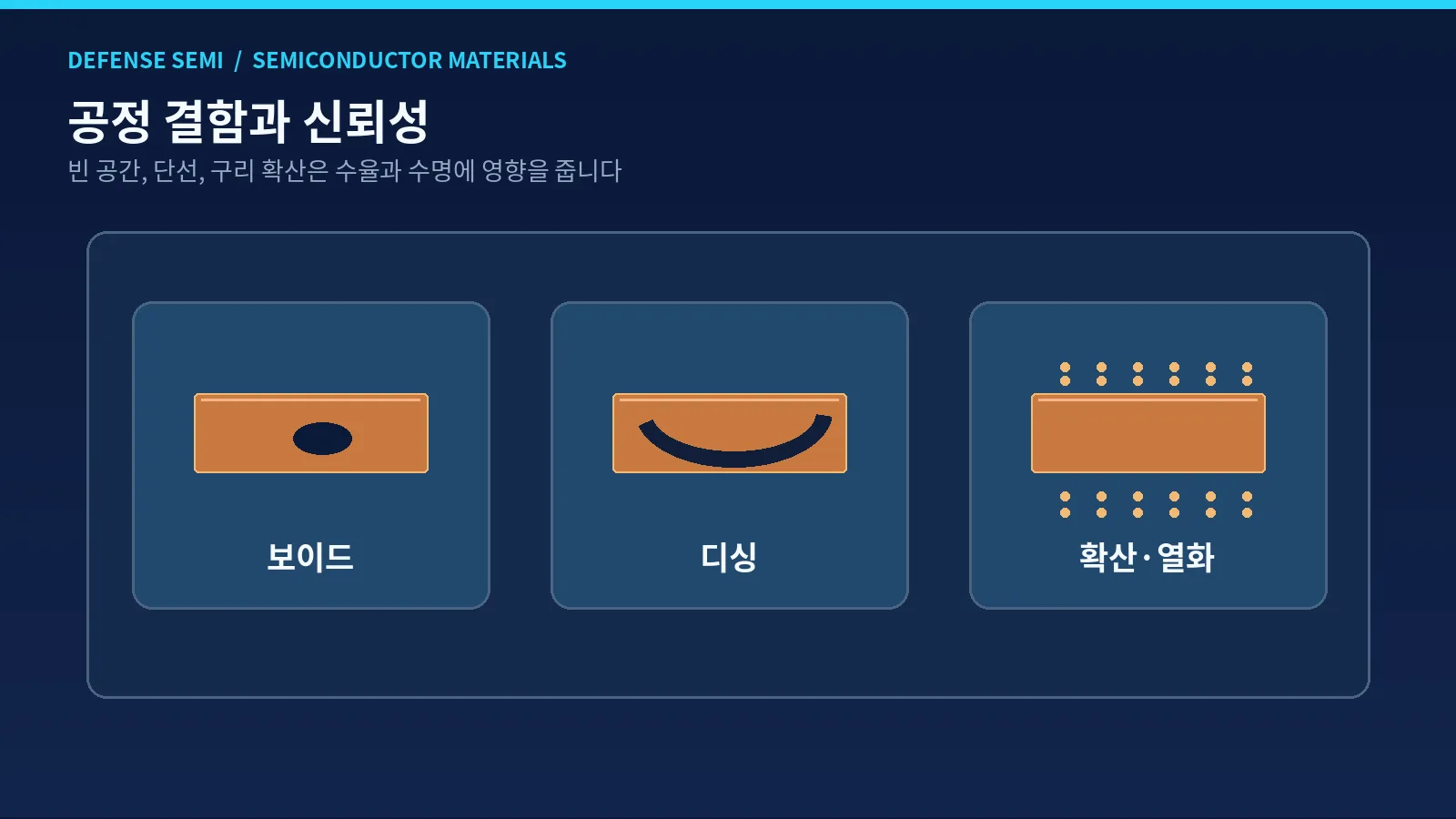

배선 안에 빈 공간이 생기는 보이드, CMP로 금속이 과하게 깎이는 디싱, 표면의 스크래치나 입자 오염은 배선 저항과 수율에 영향을 줍니다. 인접한 배선이 서로 닿거나 끊어지면 전기적 불량으로 연결될 수도 있습니다.

장기간 높은 전류가 흐를 때 원자가 이동하는 일렉트로마이그레이션도 주요 신뢰성 과제입니다. 따라서 재료 순도뿐 아니라 배리어 성능, 계면 상태, 충전 품질, 검사와 열·전류 조건을 함께 평가해야 합니다.

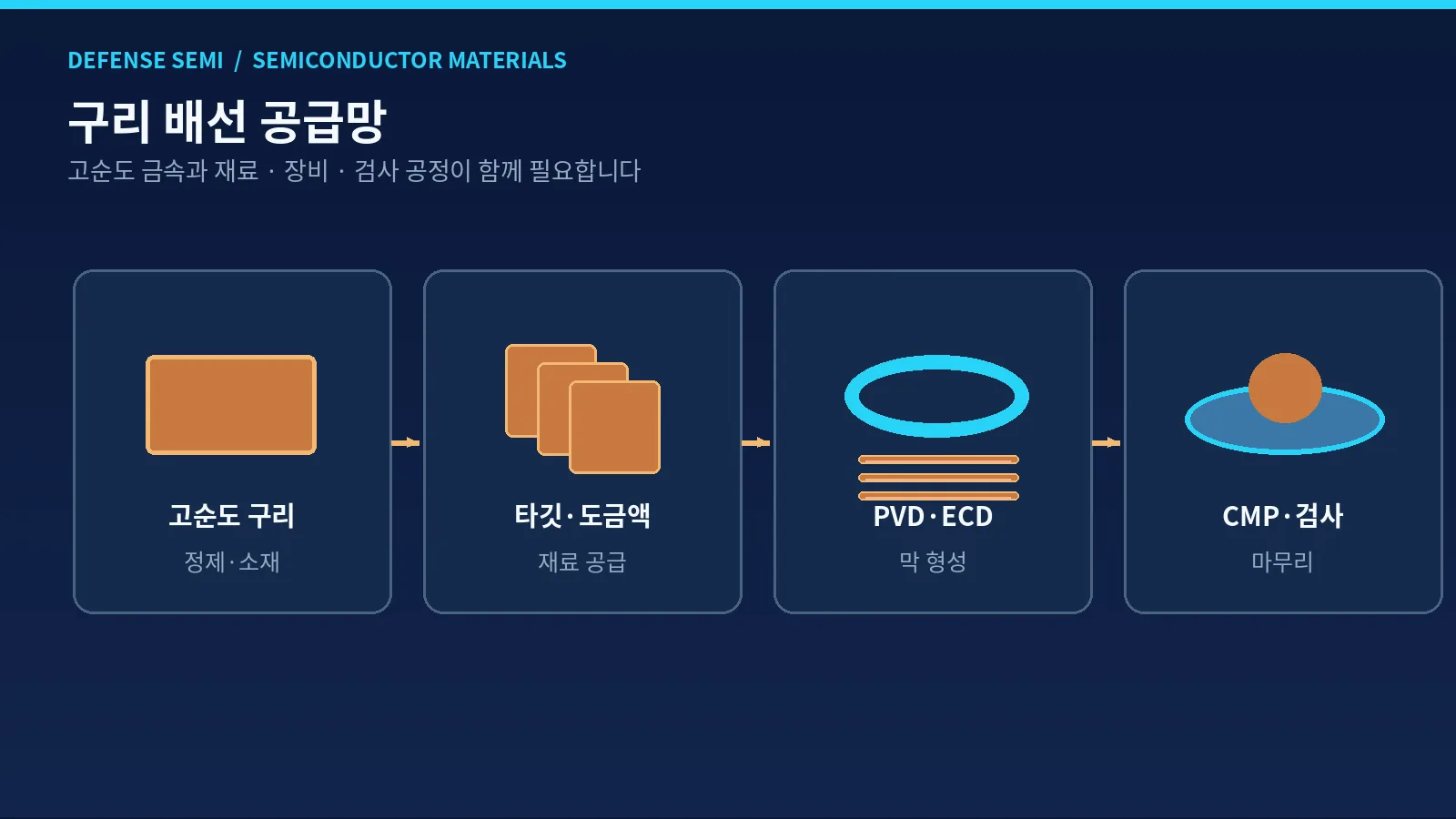

구리 배선 소재의 공급망은 어떻게 구성될까?

구리 배선 산업은 고순도 구리 정제, 스퍼터링 타깃, 배리어·라이너용 소재, 도금액과 첨가제, CMP 슬러리, 세정액으로 이어집니다. 이 재료들은 PVD·CVD·ALD 장비, 도금 장비, CMP 장비, 계측·검사 장비와 결합됩니다.

기업의 경쟁력은 특정 금속을 공급하는 데서만 나오지 않습니다. 고객 공정에 맞춰 입자·불순물·표면 상태를 관리하고, 수율과 반복성을 확보하는 능력이 중요합니다. 소부장 공급망을 분석할 때 재료와 장비를 함께 봐야 하는 이유입니다.

AI 반도체와 HBM에서 구리 배선이 중요한가?

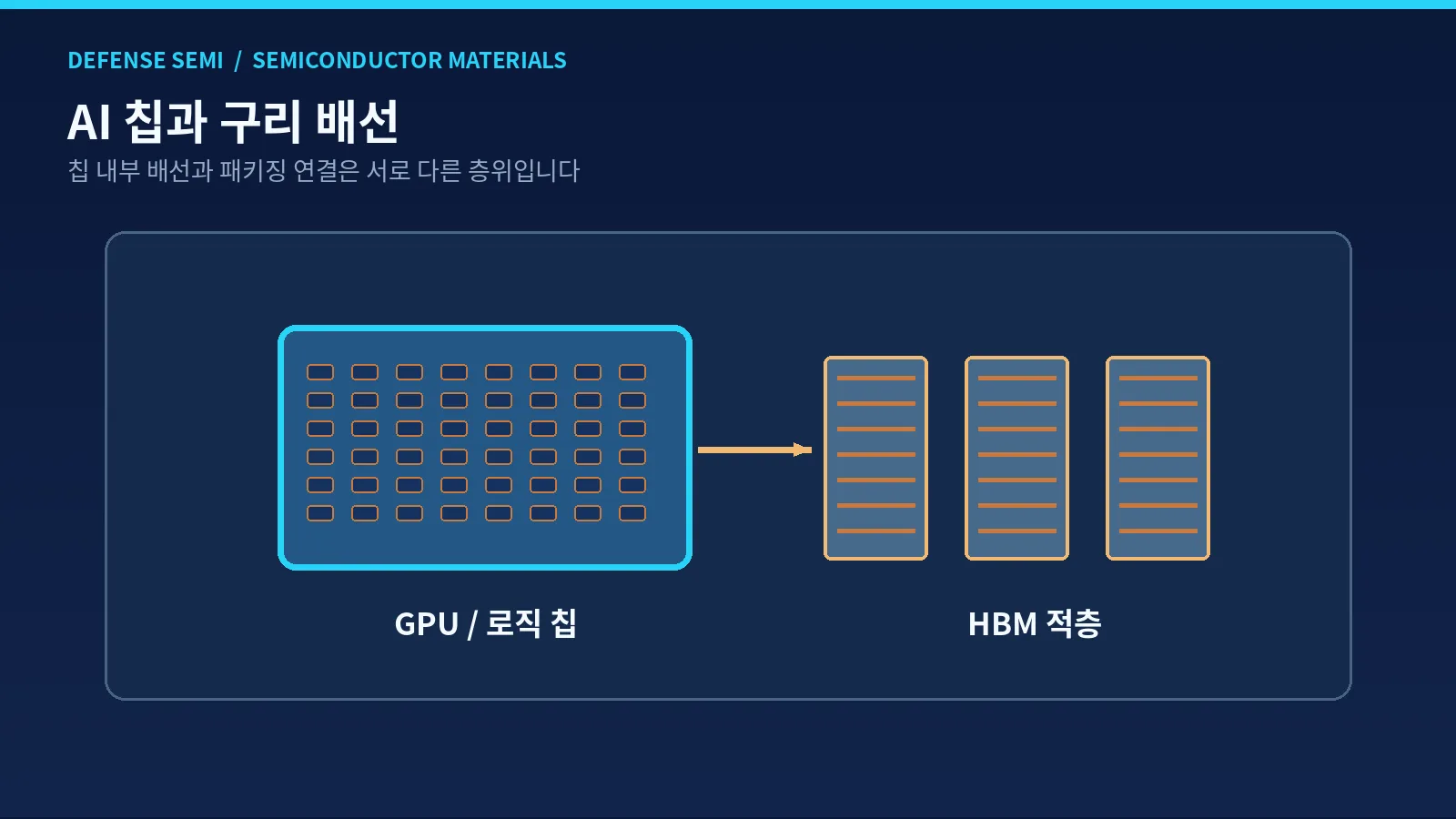

AI GPU와 서버 CPU처럼 회로 규모가 큰 칩에서는 내부 연결망의 저항과 신호 지연이 성능·전력에 영향을 줍니다. 트랜지스터 성능이 높아져도 배선이 병목이 되면 실제 연산 효율은 제한될 수 있습니다.

HBM에도 메모리 셀 주변 배선과 칩 간 연결 구조가 존재하지만, 칩 내부 BEOL 구리 배선과 TSV·패키지 연결은 구분해야 합니다. 각각의 구조와 제조 공정이 다르기 때문에 “HBM은 모두 같은 구리 배선 기술로 만든다”는 설명은 정확하지 않습니다.

DEFENSE SEMI Insight

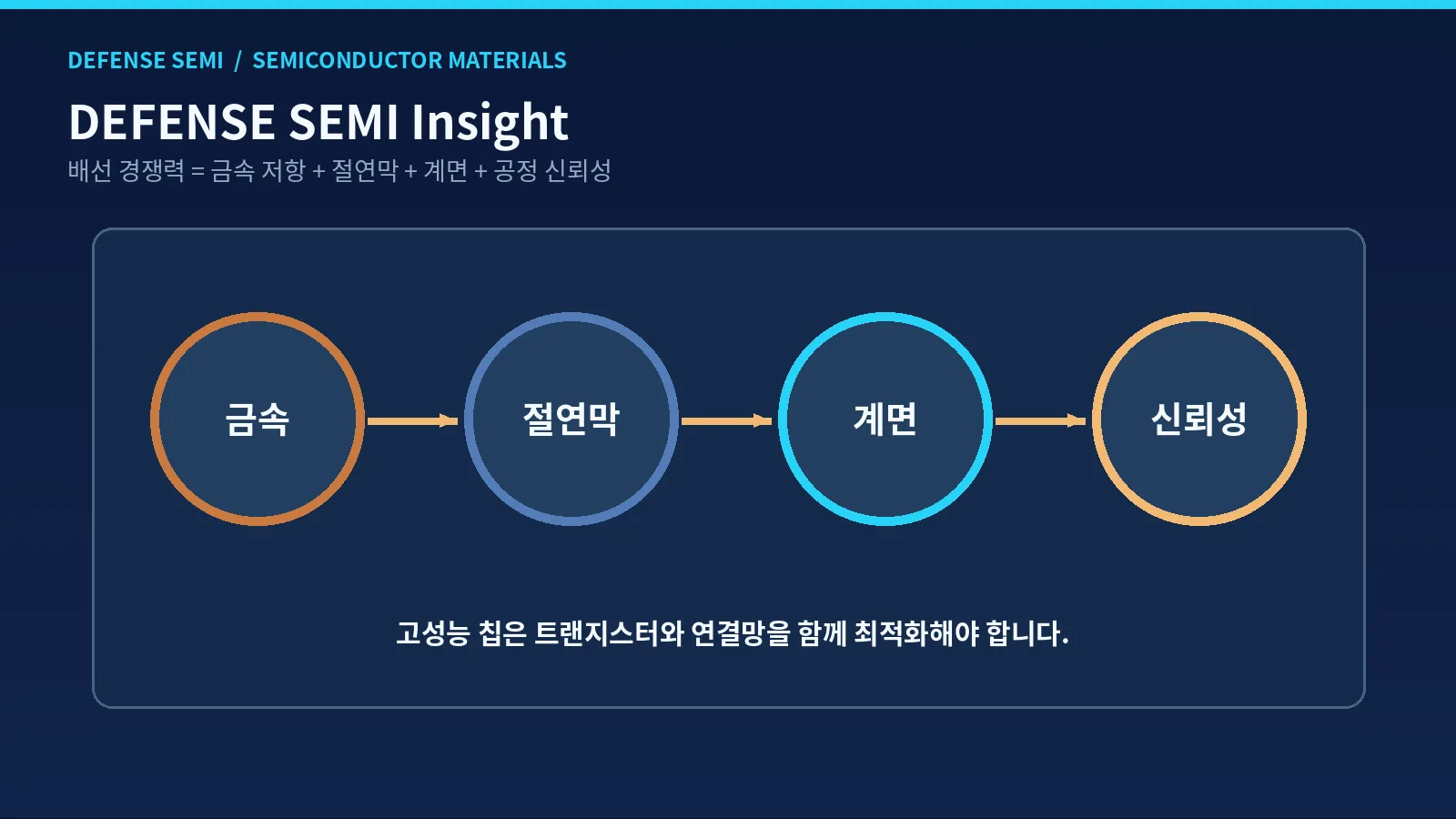

구리 배선은 눈에 잘 보이지 않지만 반도체의 속도와 전력 효율을 결정하는 중요한 인프라입니다. 미세공정이 진화할수록 “더 가는 구리선”만으로 문제를 해결하기 어려워집니다. 배리어 두께, Low-K 내구성, 비아 저항, 배선 충전과 CMP를 함께 최적화해야 합니다.

DEFENSE SEMI는 구리 배선 경쟁을 소재 단품의 경쟁보다 공정 통합 역량의 경쟁으로 봅니다. 구리의 사용 범위를 넓히는 혁신과 함께 루테늄 같은 대체 금속도 연구되고 있습니다. 따라서 공급망 분석의 핵심은 누가 더 많은 구리를 공급하는가보다 누가 더 신뢰성 높은 연결 구조를 만들 수 있는가에 있습니다.

FAQ

Q1. 구리 배선 소재는 구리 금속만 뜻하나요?

좁게는 구리 도체를 뜻하지만, 실무에서는 배리어막·시드층·Low-K 절연막·도금액·CMP 재료까지 함께 살펴야 공정 전체를 이해할 수 있습니다.

Q2. 구리 배선과 외부 구리 케이블은 같은 것인가요?

아닙니다. 여기서 구리 배선은 반도체 칩 내부의 미세 금속 연결망입니다. 기판 배선이나 패키지 접속, 외부 케이블과는 크기와 구조 및 제조 방식이 다릅니다.

Q3. 첨단 반도체도 모두 구리 배선만 사용하나요?

아닙니다. 구리는 여전히 중요한 배선 재료지만 극미세 구간에서는 코발트·루테늄 등 대체 금속과 새로운 배선 구조가 연구·적용되고 있습니다.
